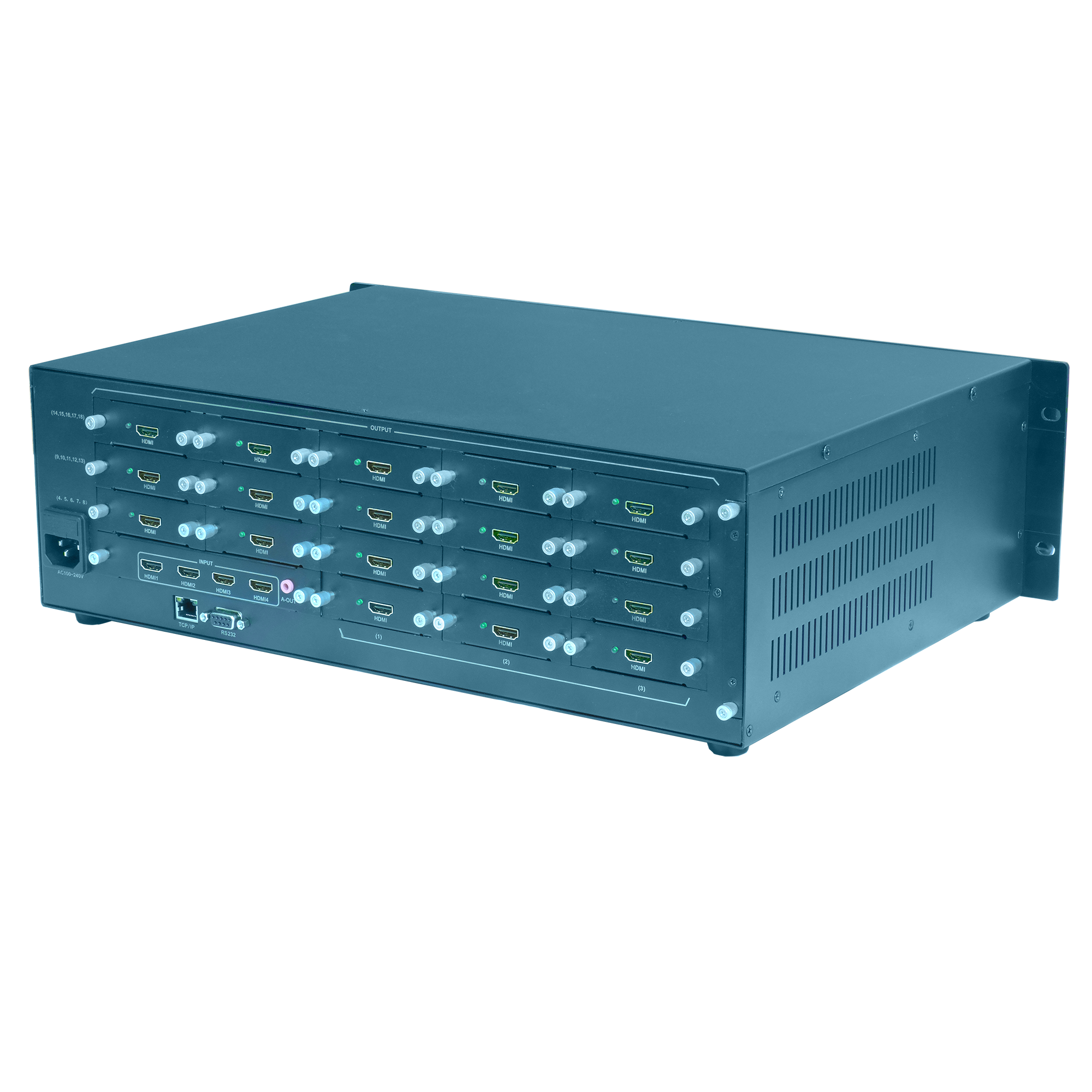

TK-UD04系列4K竖屏拼接器（插卡式）
- 支持4路HDMI输入，2路HDMI2.0，2路HDMI1.4，最高支持4K60HZ，向下兼容；
- 最多支持16路输出，输出分辨率支持1024768@60HZ，1280800@60HZ，1280720@60HZ，19201080@60HZ，1920*1200@60HZ（拼接），输出分辨率可切换；
- 拼接模式支持自定义常规MxN拼接；
- 支持任一显示单元图像180度旋转功能，支持上层液晶屏倒放；
- 支持整体输入画面90、180、270度；
- 边缘屏蔽功能，拼接模式支持水平垂直拼缝调节；
- 矩阵模式支持无缝切换功能；
- 矩阵模式支持任意一输出4画面分割显示；
- 支持遥控、RS232、TCP-IP（定制）、机箱按键控制；
- 标准2U、3U机箱，可直接上标准机柜；
产品简介
TK-UD04XY 4K 矩阵拼接一体化处理器，集4K 拼接器与矩阵切换器功能于一体，一机两用。设备配备 4 路 4K HDMI 输入、最大 16 路 HDMI 输出，既是 16 路 4K 拼接设备，也是 4 进 16 出专业矩阵切换器。
拼接模式支持 MxN 任意拼接布局，4 路输入信号可自由调度，所有画面均可上屏拼接，音视频同步输出。矩阵模式具备无缝切换能力，切换画面无黑屏、响应迅速，同时搭载 4 画面预监功能，可单屏同时预览 4 路输入信号。
产品采用模块化插卡架构，输出通道支持 2~16 路灵活定制，可按需加装输出卡扩展规格。凭借强大的综合性能，广泛应用于视频监控、大屏拼接、展厅展示、指挥控制中心等各类场景。
4K60HZ竖屏拼接功能
TK-UD04xy系列输入端可以对信号进行90、180度、270度旋转，实现4K竖屏拼接。16拼接及以内的任意竖屏拼接模式，支持蓝光、安卓、window电脑等任何格式的输入信号源；
4进多出无缝矩阵功能
专业级无缝秒切，切换完全不黑屏、不卡顿，通过控制软件实现4进多出任意切换，并且实现任意显示单元4分屏显示。常用配置可定制4进8出、4进9出、4进12出、4进16出。
常规拼接功能
应用于4K60HZ输入信号拼接，支持2路4K60HZ和2路4K30HZ输入，支持4路信号切换显示功能；

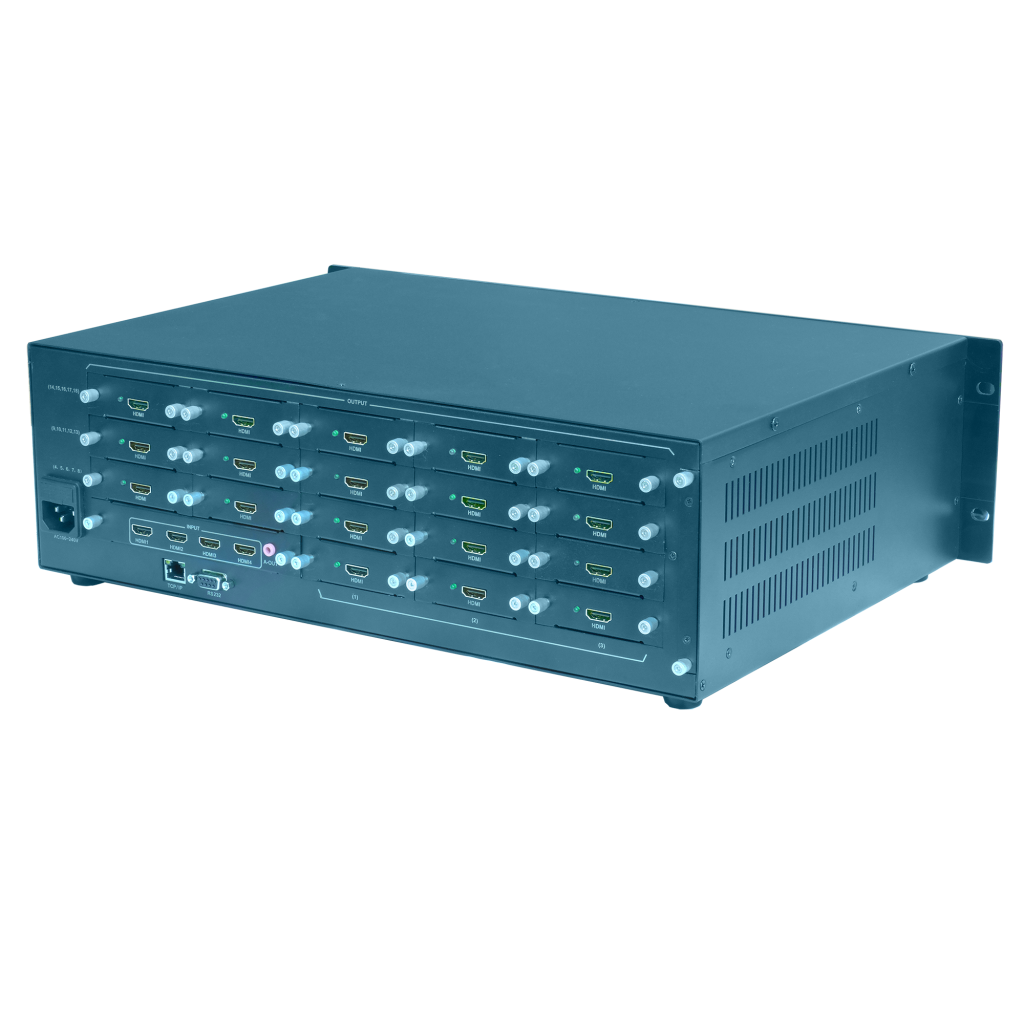

插卡设计

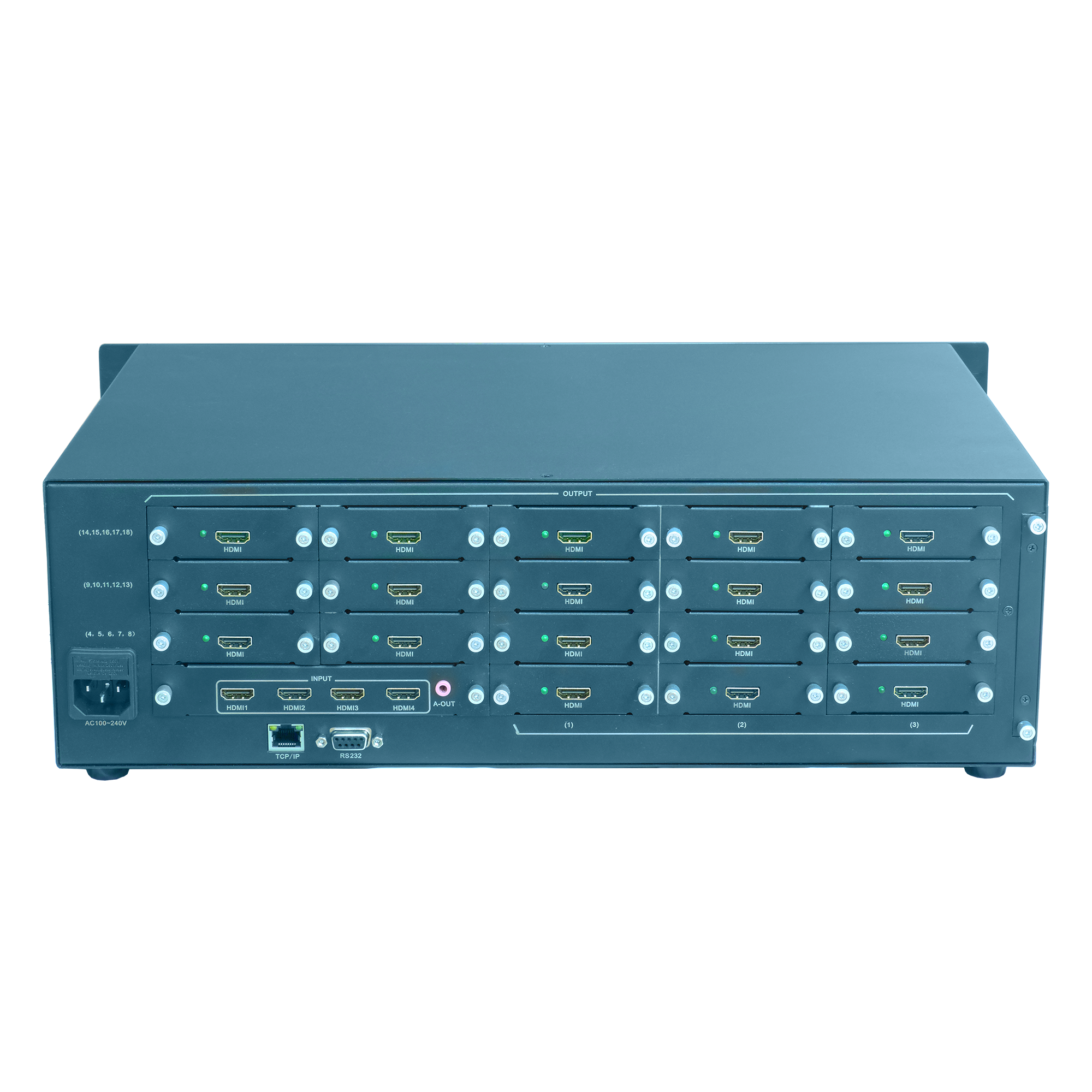

采用插卡设计，单卡单路。输入标配4路HDMI信号，输出支持定制2至16路HDMI输出。
图像180度旋转功能
与普通拼接产品相比，TK-UD4P具有针对每单个显示单元180度镜像翻转功能。用户在使用普通液晶电视拼接时，对上一排液晶电视翻转180度，从而大幅度降低液晶拼接缝隙，减少图像因边缝过大引起的失真。
边缘屏蔽功能
所有拼接显示单元都有一定物理边框缝隙，在无边缘屏蔽功能处理情况下，图像会出现视觉上拉扯开的现象，感觉很不自然；经过边缘屏蔽处理的图像无变形、拉伸，视觉更自然逼真。
控制方式
支持多种控制方式：
- 红外遥控；

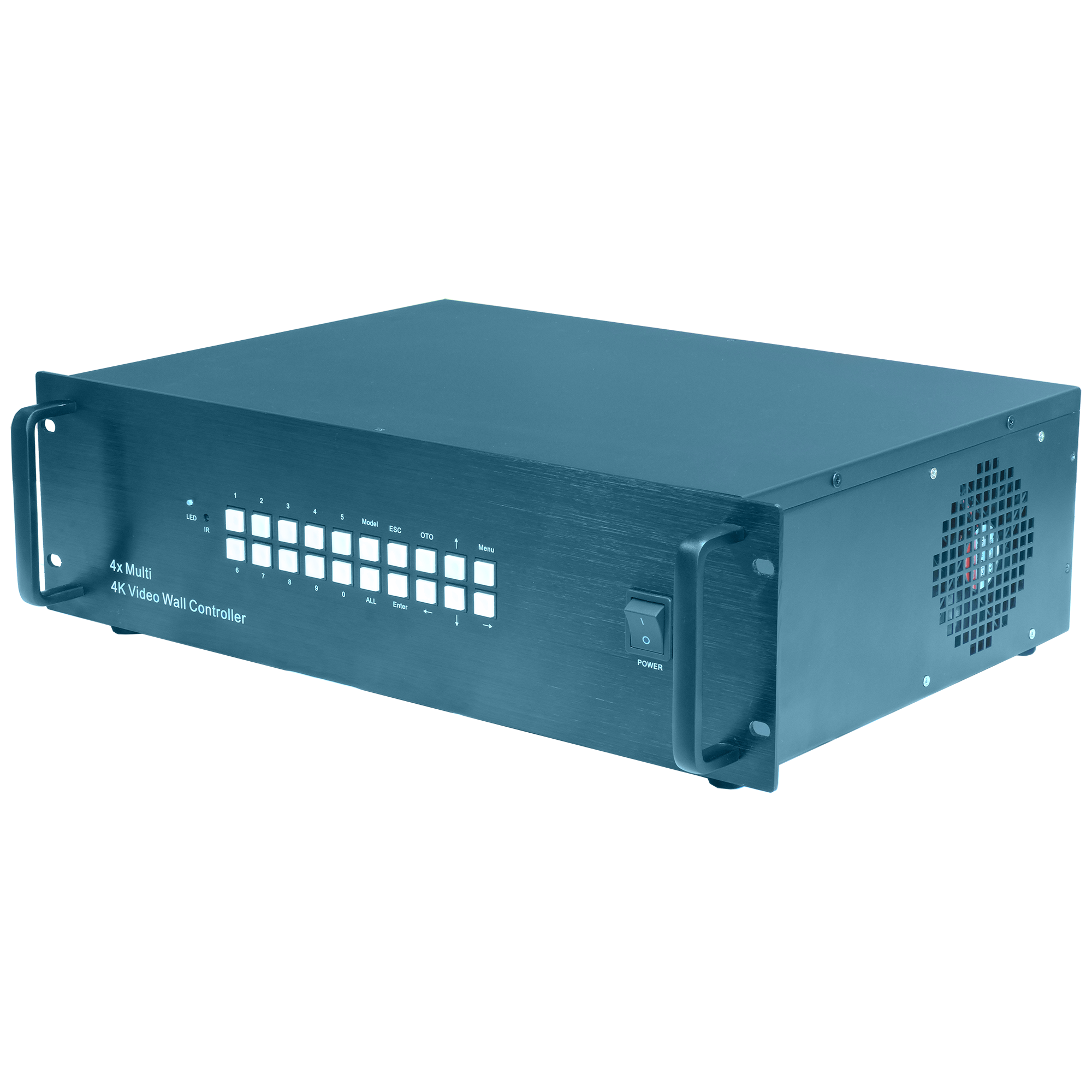

- 机箱按键；
- 控制软件通过RS-232控制；
- 定制TCP/IP网络控制；
- 中控控制；
技术参数
| 名称 | 规格 |
| 信号输入 | |
| 输入接口 | 4路HDMI输入 |
| 分辨率 | HDMI支持最大分辨率3840*2160@60HZ，向下兼容； |
| 输出 | |
| 输出接口 | 可定制2至16个HDMI口输出，支持音、视频同步输出； 1个3.5mm音频左、右声道立体声，用于接立体声音响； |
| 输出分辨率 | 1024*768@60HZ，1280*800@60HZ，1280*720@60HZ，1920*1080@60HZ，1920*1200@60HZ，分辨率可切换； |
| 色彩深度 | 24bit,1677万色 |
| 控制方式 | 机箱按键、遥控器、RS232、TCP-IP； |
| 输入电压 | 100至240V交流电压； |
| 显示模式 | 定制2×2,3×3,4×4,3×4,2×3,2×4,2×5,2×6、等 |
| 产品尺寸（3U） | 440mm(长)x310mm(宽)x133mm(高) |
| 产品净重 | 7.5KG |
| 功耗 | 最大70W |
