TK-M系列 4K60HZ画面拼接器
- 真4K60HZ输入，支持RGB格式和YcBcR 4:4:4格式；
- 支持1路DP1.2和1路HDMI2.0输入，支持4K:@60HZ分辨率，向下兼容；
- 可自定义超大、等比例分辨率，图像不变形、不拉伸显示；
- 支持定制2至16画面拼接；
- 支持多种点对点拼接模式和点对点分辨率；
- 支持颜色饱和度调节；
- 支持图像180度翻转、边缘屏蔽功能、软件地址设置；
- 支持红外遥控、机箱按键、RS-232控制；
- 支持电脑、安卓、蓝光DVD等各种信号源输入；
- 工程级设计及生产标准，可24小时x365天不间断工作；
产品简介
TK-M系列是一款功能强大的4K@60HZ画面拼接器，支持2至16画面任意拼接模式，任何模式均支持真正的4K@60HZ输入。
同时具备多屏宝的功能，多种拼接模式支持完全点对点分辨率输入，信号完全无损；
信号源不局限于电脑，可以同时支持安卓播放盒、蓝光DVD、PS2游戏机等任何DP和HDMI输出的信号源。
真4K60HZ输入
采用进口芯片，真 4K60 输入原生超清画质 ，60 帧丝滑流畅，动态不拖影、低延迟更真实。
同时具备多屏宝与4K60HZ拼接器功能
- 用于4K60HZ拼接-不局限于电脑信号输入，同时也支持安卓播放盒、蓝光DVD等各种信号源；
- 支持多种拼接模式点对点分辨率输入，图像不变形、不拉伸、像素无损；
- 支持1路DP1.2和1路HDMI2.0输入，信号可切换显示，同时支持自动识别并切换信号源；
点对点拼接模式
多种拼接模式支持多种点对点显示模式，如下3×3拼接，DP接口可支持5760×3240@30HZ点对点信号输入；
拼接模式
支持16拼接及16拼接以内任意拼接模式。
输出分辨率
设备支持多种输出分辨率可选，确保兼容不同类型的显示终端，如液晶屏、投影机等，满足不同应用场景的需求。
- 1024 × 768（XGA）
- 1280 × 720（HD 720P）
- 1280 × 800（WXGA）
- 1600 × 900（HD+）
- 1920 × 1080（Full HD 1080P）
- 1920 × 1200（WUXGA）
图像180度旋转功能
与普通拼接产品相比，TK-UD4P具有针对每单个显示单元180度镜像翻转功能。用户在使用普通液晶电视拼接时，对上一排液晶电视翻转180度，从而大幅度降低液晶拼接缝隙，减少图像因边缝过大引起的失真。
边缘屏蔽功能
所有拼接显示单元都有一定物理边框缝隙，在无边缘屏蔽功能处理情况下，图像会出现视觉上拉扯开的现象，感觉很不自然；经过边缘屏蔽处理的图像无变形、拉伸，视觉更自然逼真
软件地址可调
设定拼接器输出软件地址，即使在拼接器输出序号与液晶屏序号不一至情况下，也可以通过更改软件地址使每个单元图像可以正确显示。也可以通过修改软件地址使拼接器更少的输出接口完成个性化的拼接模式。
色饱和度调整
独有的色饱和度调整，用户根据个人偏好去调整颜色饱和度，最低可调至黑白颜色。
控制方式
支持多种控制方式：
- 红外遥控；
- 机箱按键；
- 控制软件通过RS-232控制；
- 中控控制；
音频输出
产品支持1路3.5mm独立音频输出，且每个HDMI输出均支持内嵌音频，音视频同步输出。
机箱规格
点对点和自定义等比分辨率输入
DP和HDMI信号的任意拼接模式均支持标准的3840×2160@60HZ分辨率和刷新率输入。部分拼接模式支持完全点对点分辨率输入，任何模式都可以实现等比分辨率的自定义，实现拼接画面不变形、不拉伸显示。
- HDMI信号横向最大支持分辨率4096，纵向分辨率最大3982，可以在此分辨率范围内进行自定认分辨率实现等比例显示；
- 相比HDMI输入，DP信号可以支持更多的点对点分辨率，以及自定义更大的等比例分辨率，以下是一些模式所支持的点对点或等比例分辨率：
| 拼接模式 | 支持的点对点/等比例分辨率 | 完全点对点打 ✓ |
|---|---|---|
| 1×2 | 3840×1080/1200@60HZ | ✓（HDMI同时支持） |
| 1×3 | 5760×1080/1200@60HZ | ✓ |
| 1×4 | 5440×765@60HZ | |
| 1×5 | 5040×567@60HZ | |
| 1×6 | 4896×459@60HZ | |
| 1×7 | 4704×378@60HZ | |
| 1×8 | 4608×324@60HZ | |
| 2×1 | 1920×2160/2400@60HZ | ✓（HDMI同时支持） |
| 2×2 | 3840×2160@60HZ | ✓（HDMI同时支持） |
| 2×3 | 5760×2160@30HZ | ✓ |
| 2×4 | 5440×1530@30HZ | |
| 2×5 | 5040×1134@60HZ | |
| 2×6 | 4896×918@60HZ | |
| 2×7 | 4704×756@60HZ | |
| 2×8 | 4608×648@60HZ | |
| 3×1 | 1920×3240/3600@60HZ | ✓（HDMI同时支持） |
| 3×2 | 3840×3240@30HZ | ✓（HDMI同时支持） |
| 3×3 | 5760×3240@30HZ | ✓ |
| 3×4 | 5440×2295@30HZ | |
| 3×5 | 5040×1701@30HZ | |
| 4×1 | 1760×3960@30HZ | |
| 4×2 | 2880×3240@30HZ | |
| 4×3 | 4320×3240@30HZ | |
| 4×4 | 5440×3060 | |
| 5×1 | 1152×3240@60HZ | |
| 5×2 | 2304×3240@30HZ | |
| 5×3 | 3456×3240@30HZ | |
| 6×1 | 1168×3942@30HZ | |
| 6×2 | 1920×3240@60HZ | |
| 7×1 | 1008×3969@60HZ | |
| 8×1 | 880×3960@60HZ |
技术参数
| 名称 | 规格 |
| 信号输入 | |
| 输入接口 | 1路HDMI2.0输入、1路DP1.2输入 |
| DP输入分辨率 | 3840×2160@60HZ、5760×3240@30HZ、1920×3240@60HZ等，可向下兼容和自定义分辨率； |
| HDMI输入分辨率 | 支持3840×2160@60HZ、3840×3240@30HZ,1920×3240@60HZ,可向下兼容和自定义分辨率； |
| 输出 | |

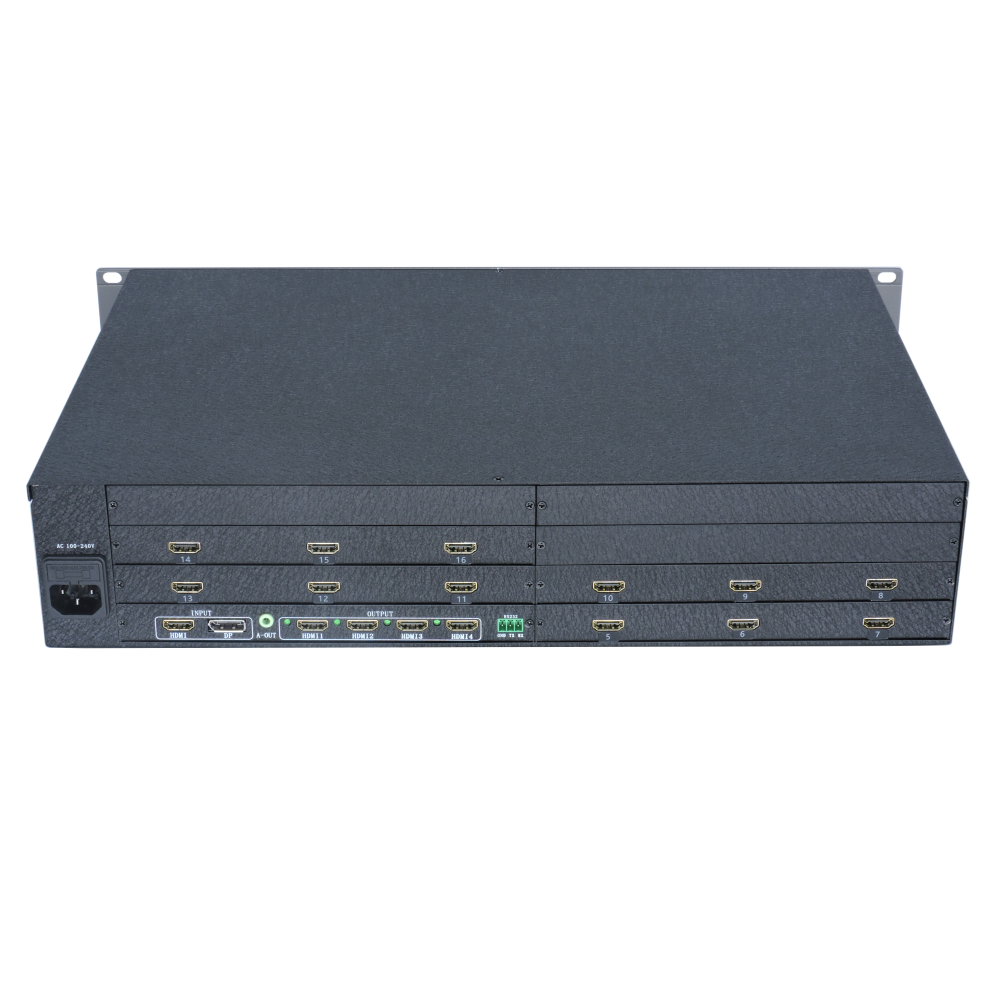

| 输出接口 | 2至16个HDMI口输出，支持音、视频同步输出； 1个3.5mm音频左、右声道立体声，用于接立体声音响； |
| 输出分辨率 | 1024*768@60HZ，1280*800@60HZ，1280*720@60HZ，1920*1080@60HZ，1600×900@60HZ,1920*1200@60HZ，分辨率可切换； |
| 色彩深度 | 24bit,1677万色 |
| 控制方式 | 机箱按键、遥控器、RS232； |
| 输入电压 | 小机箱DC12V；1U和2U机箱AC110-220V； |
| 显示模式 | 16拼接以内的任意模式(1×16和16×1除外) |
| 机箱尺寸、重量、功率 | |

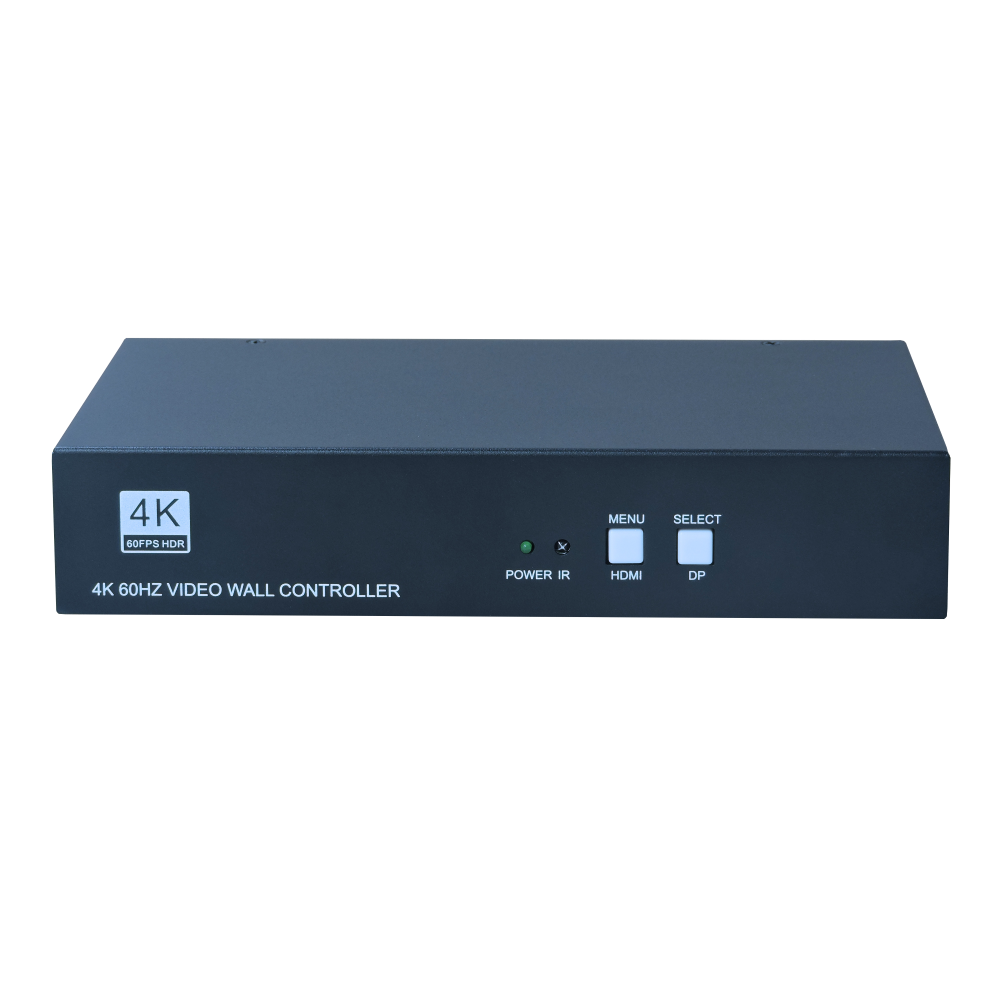

| 小机箱（2至6拼接） | 机器尺寸：302mm(长)x152mm(宽)x40mm(高)，重量：1.3KG |
| 包装尺寸：400mm(长)x250mm(宽)x95mm(高)，重量：1.7KG | |

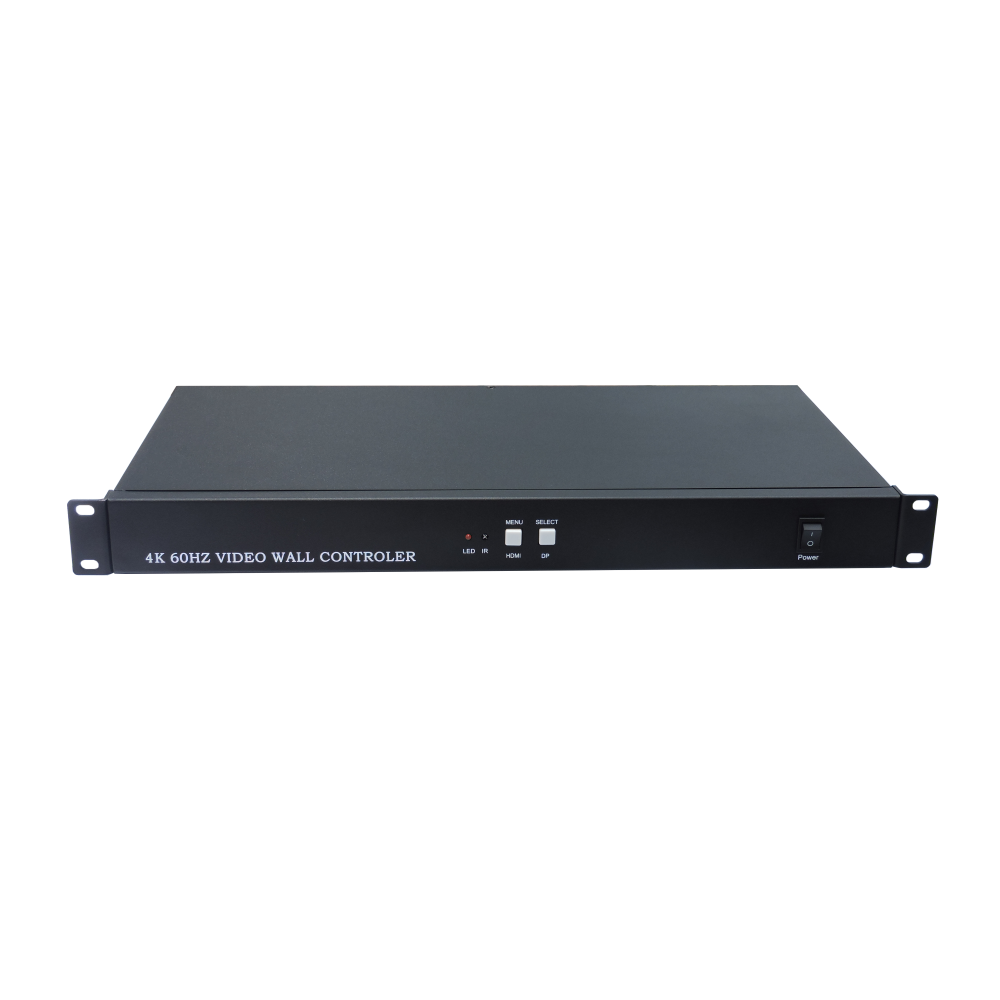

| 1U机箱（7至12拼接） | 机器尺寸：440mm(长)x243mm(宽)x45mm(高)，重量：3.4KG |
| 包装尺寸：565mm（长）x350mm（宽）x140（高）重量：4.3KG | |

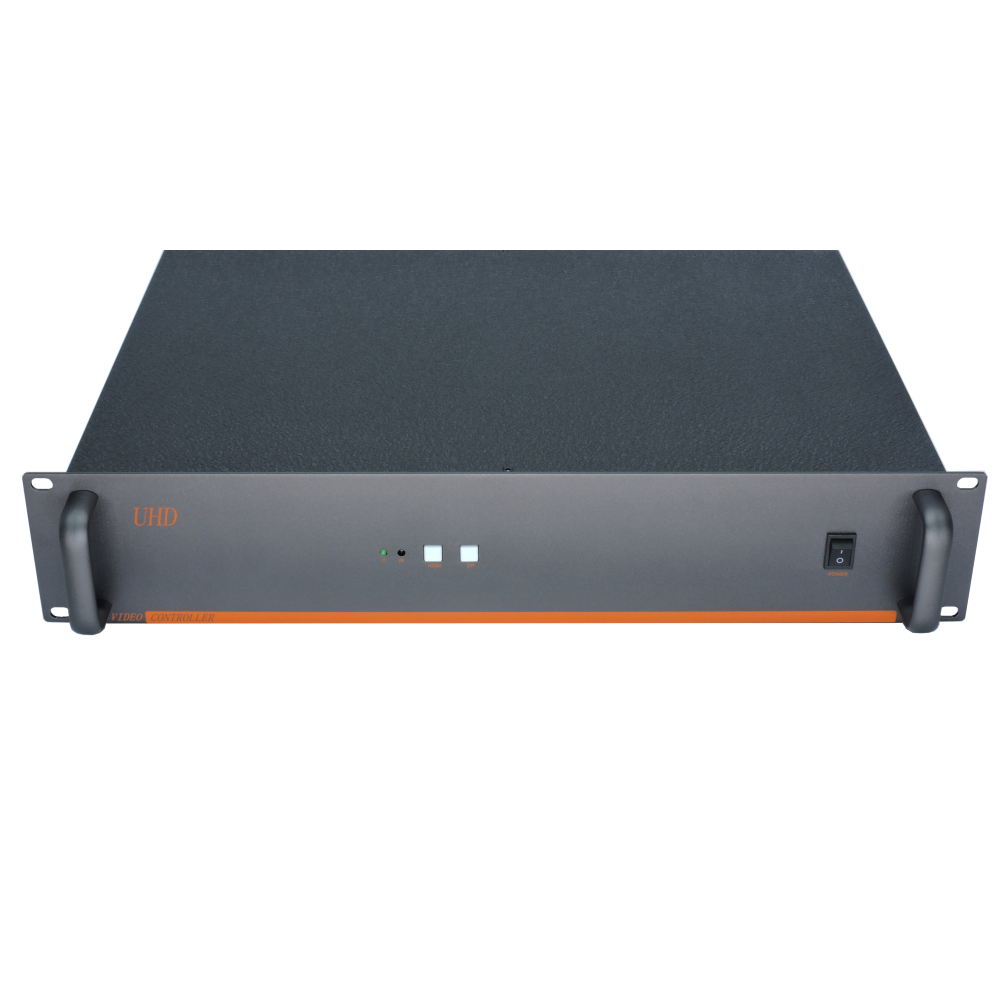

| 2U机箱（13至16拼接） | 机器尺寸：440mm(长)x310mm(宽)x88mm(高)，重量：5.5KG |
| 包装尺寸：565mm（长）x400mm（宽）x180（高）重量：7.3KG | |
