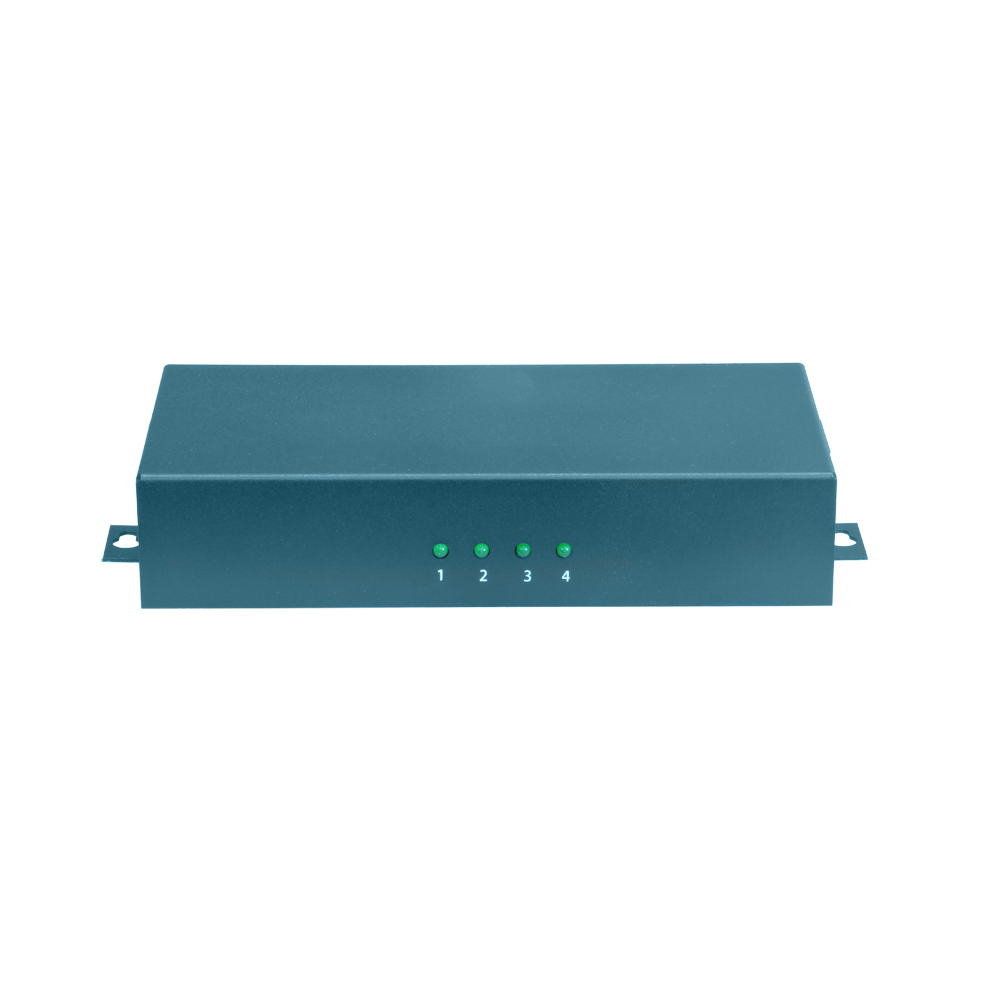

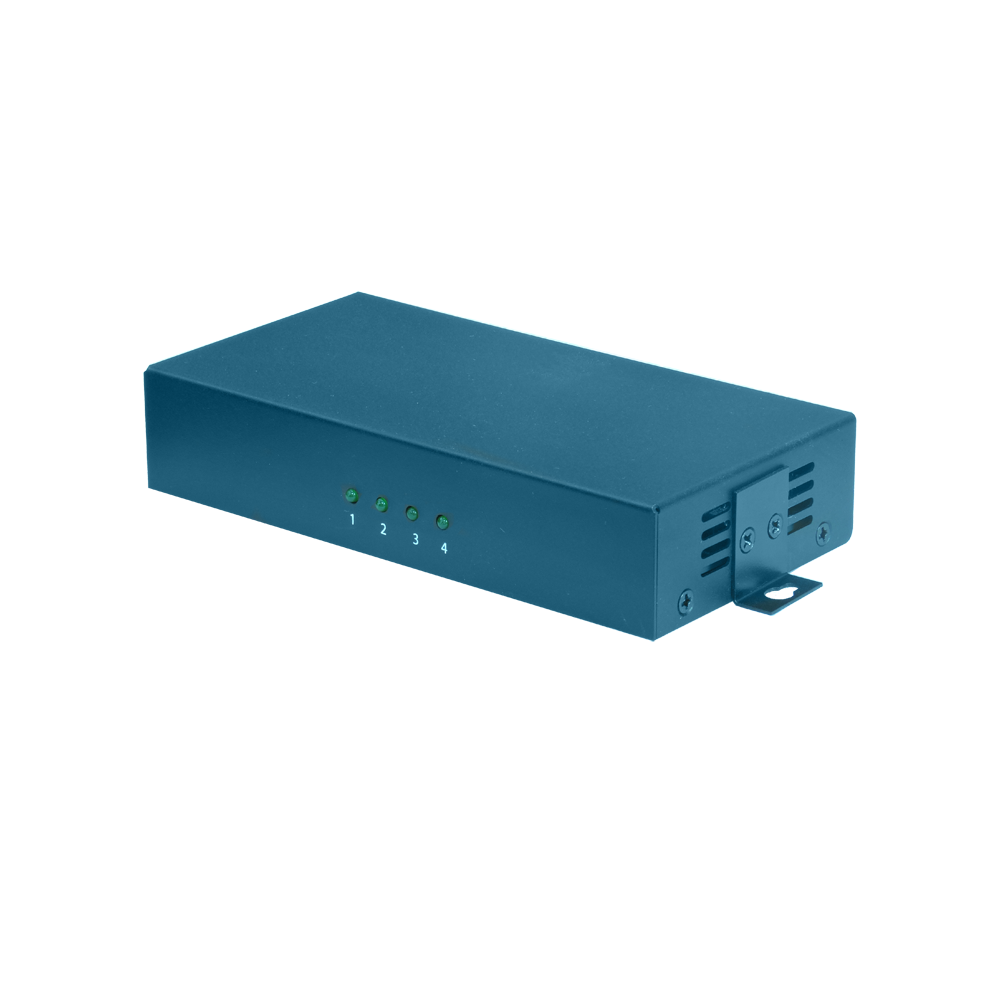

TK-VM04 4口KVM切换器-串口控制

产品概述

TK-KVM04 USB同步器也叫键盘鼠标共享器，产品主要功能是将一套鼠标、键盘切换至不同的PC对该台电脑进行控制，也可以同时控制4台电脑主机。产品兼具串口控制功能，可以通过不同的键盘热键组合使串口发出不同的指令，用于控制某些特定设备；同时设备也可以接收串口指令，完成键盘鼠标切换至指定的PC、鼠标在4台电脑显示器间穿越、鼠标同步控制的功能…。

产品因其操作简便，并且大大的减少了键盘使用空间，因此在工程、办工、游戏、自动化设备等各个领域都得到广泛的使用。

KVM功能

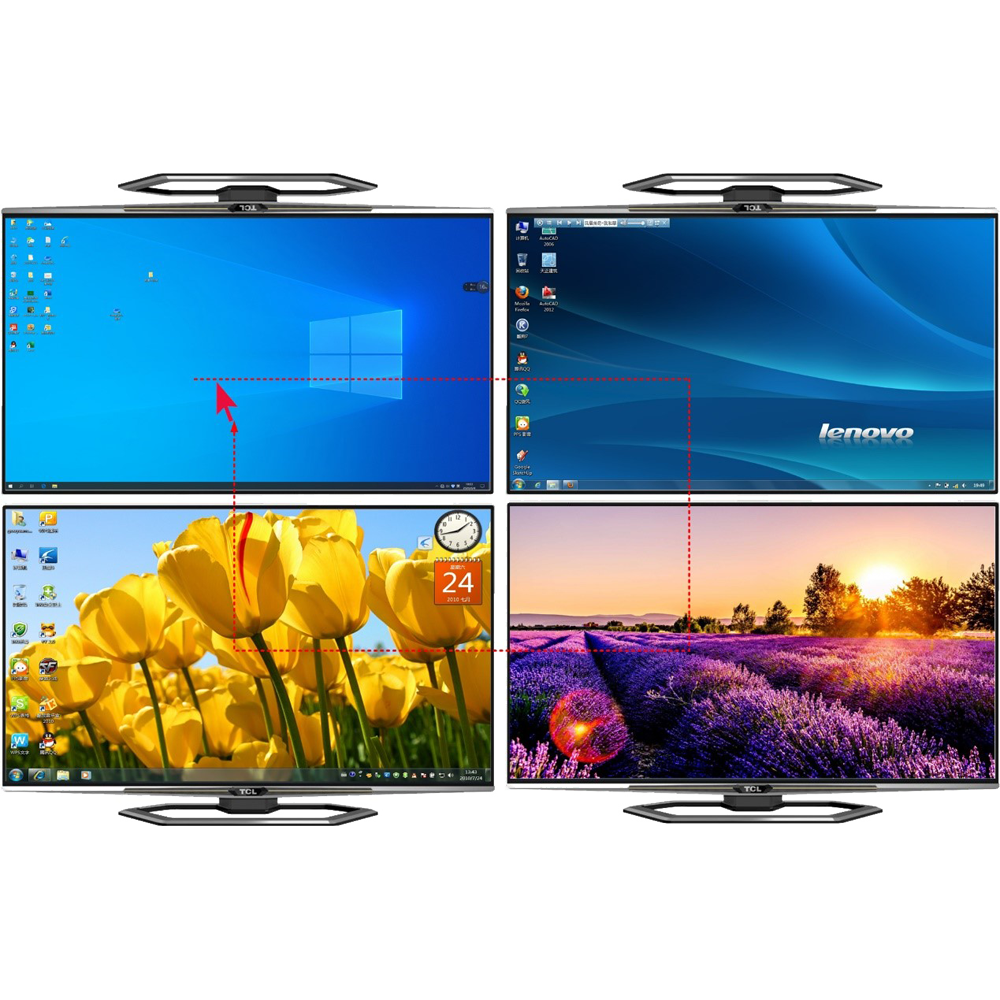

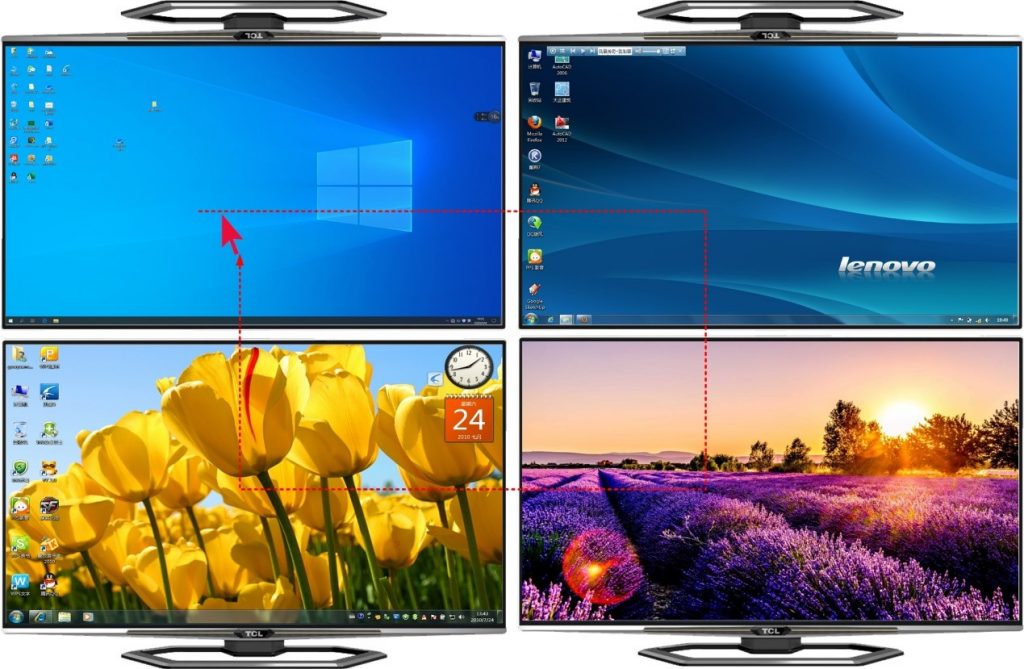

通过键盘热键功能，使键盘鼠标切换至任何一台电脑主机并且控制当台电脑主机；同时鼠标也可以在4台显示器间任意穿越，键盘跟随鼠标且控制鼠标所在显示器的主机。

支持串口指令控制

通过电脑键盘热键组合，可使设备发出不能串口指令，以控制不同类型设备，相当于一台迷你简易中控功能；同时设备也支持接收串口指令，使键盘、鼠标切换至不同的电脑主机并对主机进行操作，该功能应用于一些特定场所。

常用指令

通过键盘热键操作时，串口发出指令及键盘鼠标所在位置，如下

键盘 *+1，USB板发出代码：  05 30 43 67 0a   (键鼠切到左上角屏幕)

键盘 *+2，USB板发出代码：  05 31 38 67 0a   (键鼠切到右上角屏幕)

键盘 *+3，USB板发出代码：  05 35 45 67 0a   (键鼠切到左下角屏幕)

键盘 *+4，USB板发出代码：  05 30 38 67 0a    (键鼠切到右下角屏幕)

键盘 *+0，USB板发出代码：  05 33 30 67 0a    （鼠标在穿越状态）

键盘 *+5，USB板发出代码：  05 33 35 67 0a

键盘 *+6，USB板发出代码：  05 33 36 67 0a

键盘 *+7，USB板发出代码：  05 33 37 67 0a

键盘 *+8，USB板发出代码：  05 33 38 67 0a

键盘 *+9，USB板发出代码：  05 33 39 67 0a

键盘 *+F1，USB板发出代码： 05 35 31 67 0a

键盘 *+F2，USB板发出代码： 05 32 32 67 0a

键盘 *+F3，USB板发出代码： 05 32 33 67 0a

键盘 *+F4，USB板发出代码： 05 32 34 67 0a

• 接收到外部指令所处状态，如下

USB接收代码  05 35 31 67 0a         USB键鼠在第左上角屏（第1屏）；

USB接收代码  05 32 32 67 0a         USB键鼠在第右上角屏（第2屏）；

USB接收代码  05 32 33 67 0a         USB键鼠在第左下角屏（第3屏）；

USB接收代码  05 32 34 67 0a         USB键鼠在第右下角屏（第4屏）

USB接收代码  05 33 31 67 0a         USB为穿越状态

USB接收代码  05 33 32 67 0a         USB为同屏状态（4个同时移动）

产品参数

名称	规格
输入

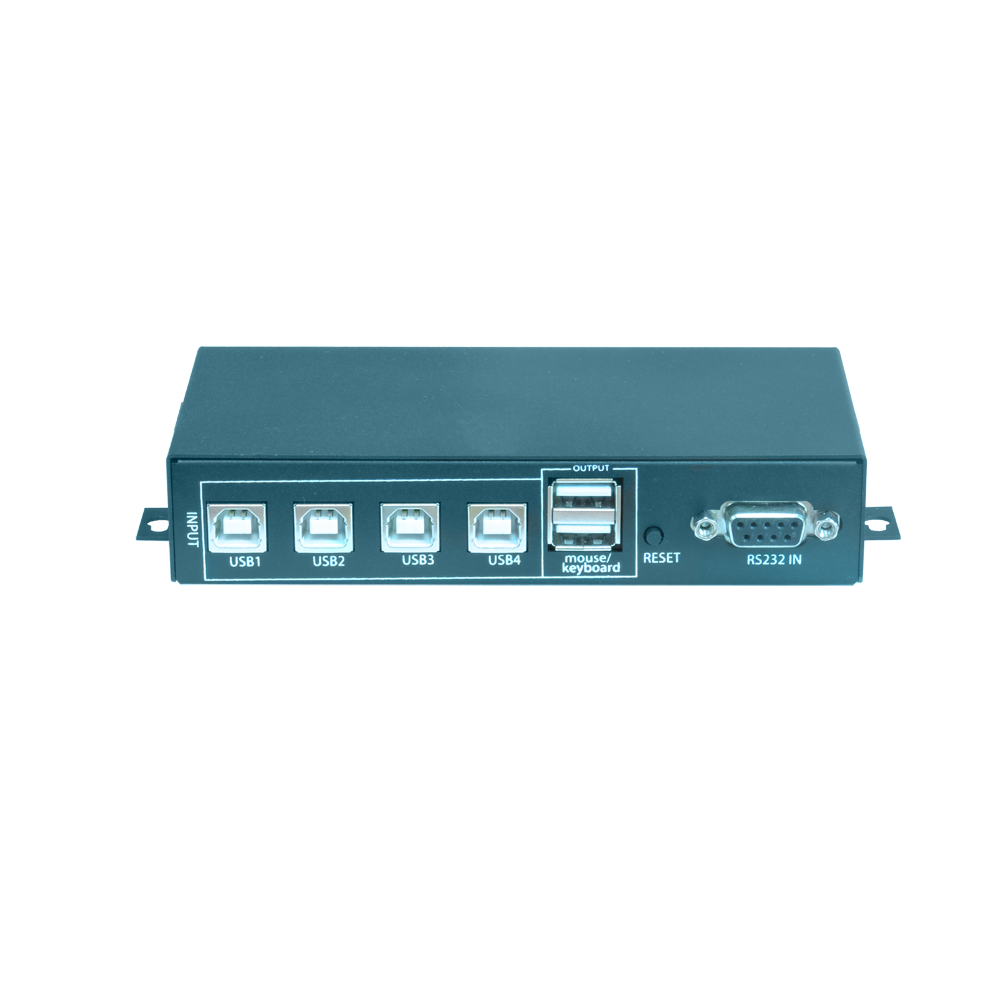

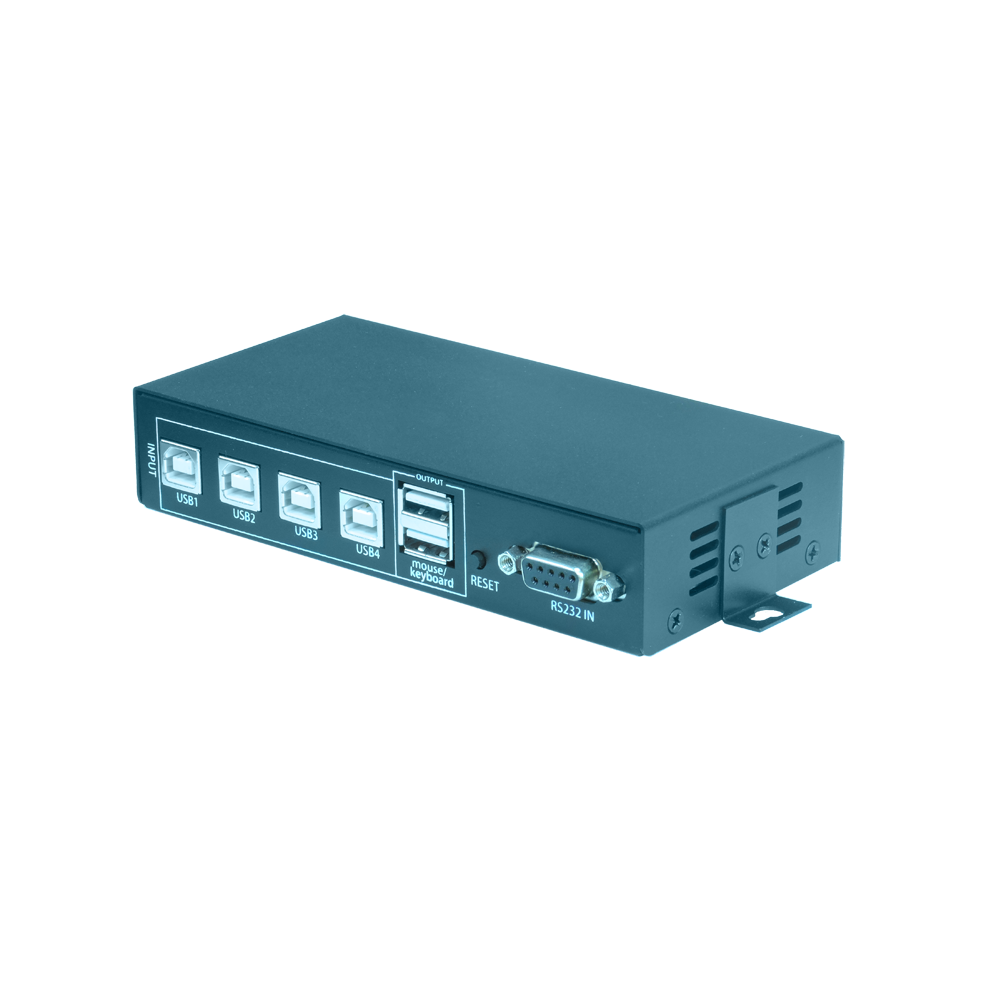

输入接口	4路USB
输出
输出接口	2路USB输出接鼠标键盘
控制方式	键盘鼠标热键、RS232串口
产品尺寸	142mm(长)x 71mm(高x29mm(深）
功耗	小于1W
