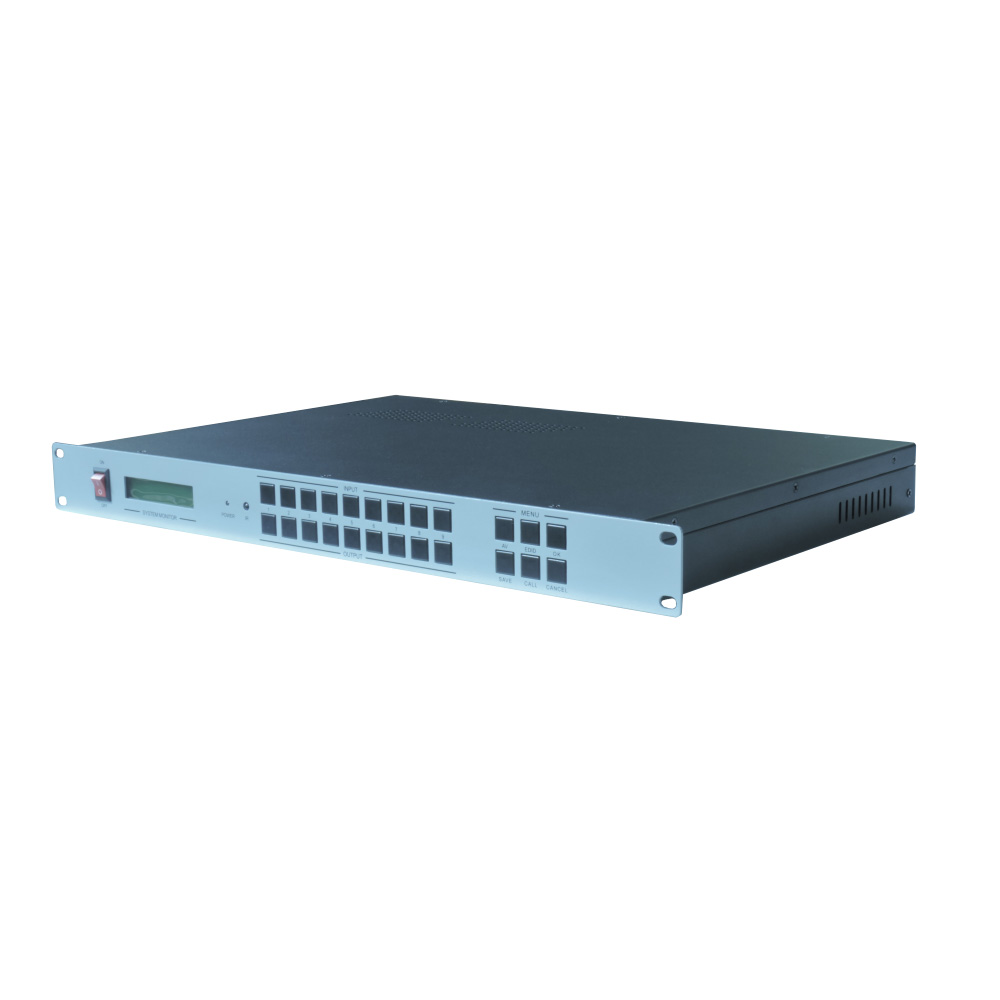

HDMI99 9进9出一体拼接矩阵
- 采用一体式的结构设计方案，标配9路HDMI输入和9路HDMI输出；
- 输出兼容LED屏和LCD屏,可自定义输出分辨率；
- 同时兼容矩阵功能和拼接功能；
- HDMI输出信号支持无缝切换功能，模拟音频切换功能；
- 多种分辨率可选输出，最高支持1920×1200@60HZ;
- 支持画中画、开窗、叠加漫游，开窗功能；
- 支持叠加字幕功能；
- EDID编辑功能，可以编辑EDID写入输入端，大大提高矩阵兼容性；
- 持情景保存调用功能，具有掉电记忆功能，带有断电现场保护功能；

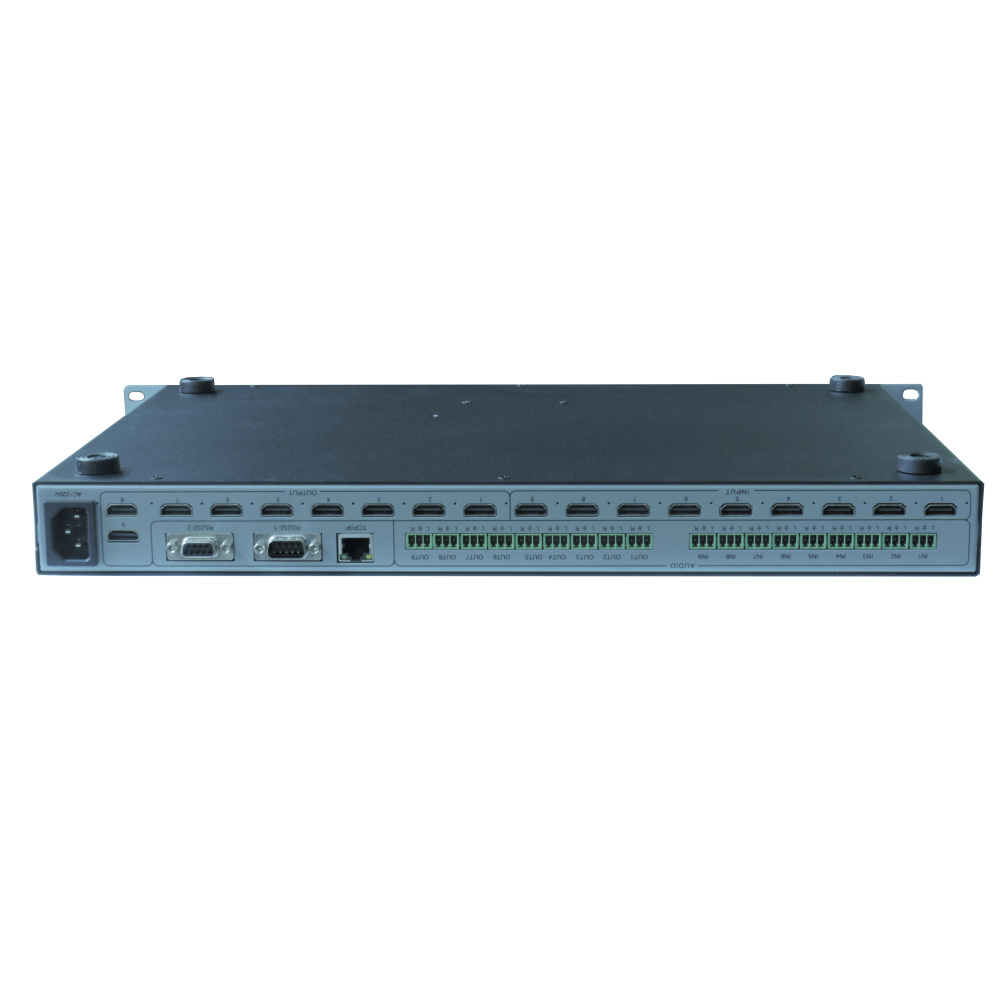

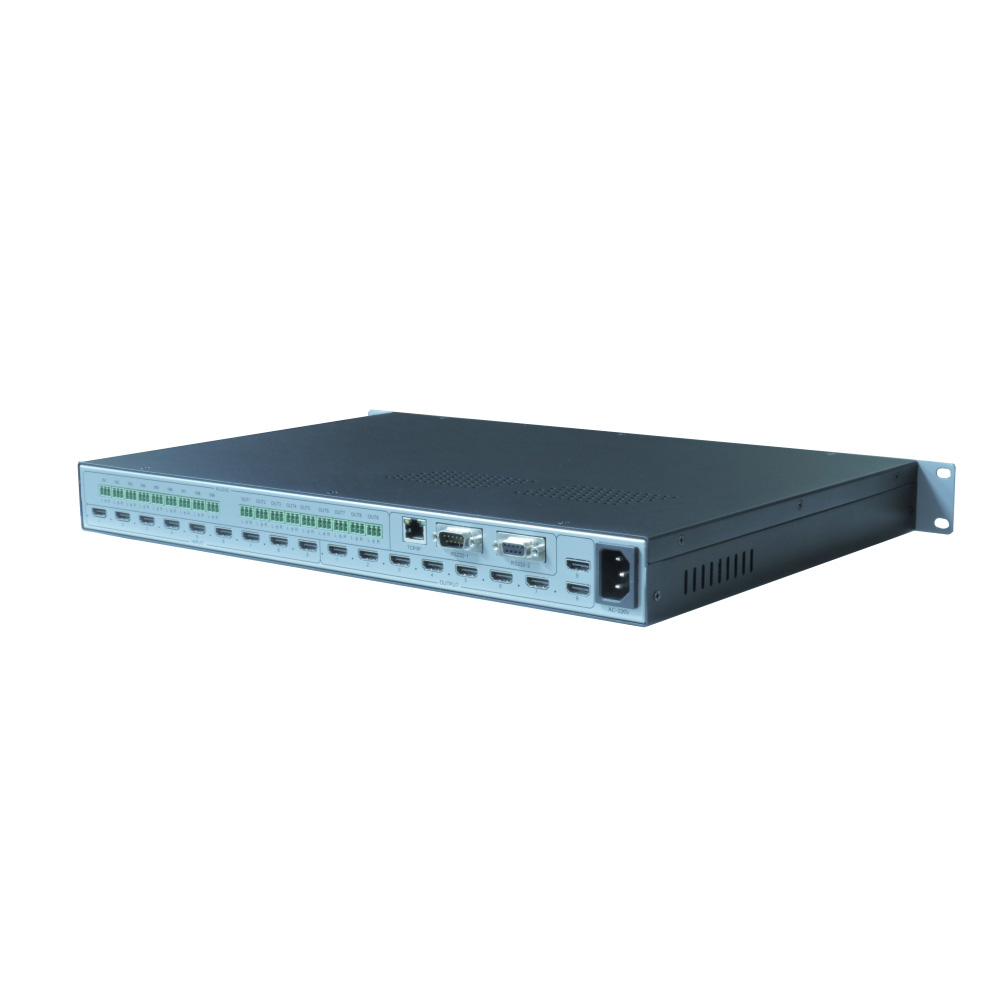

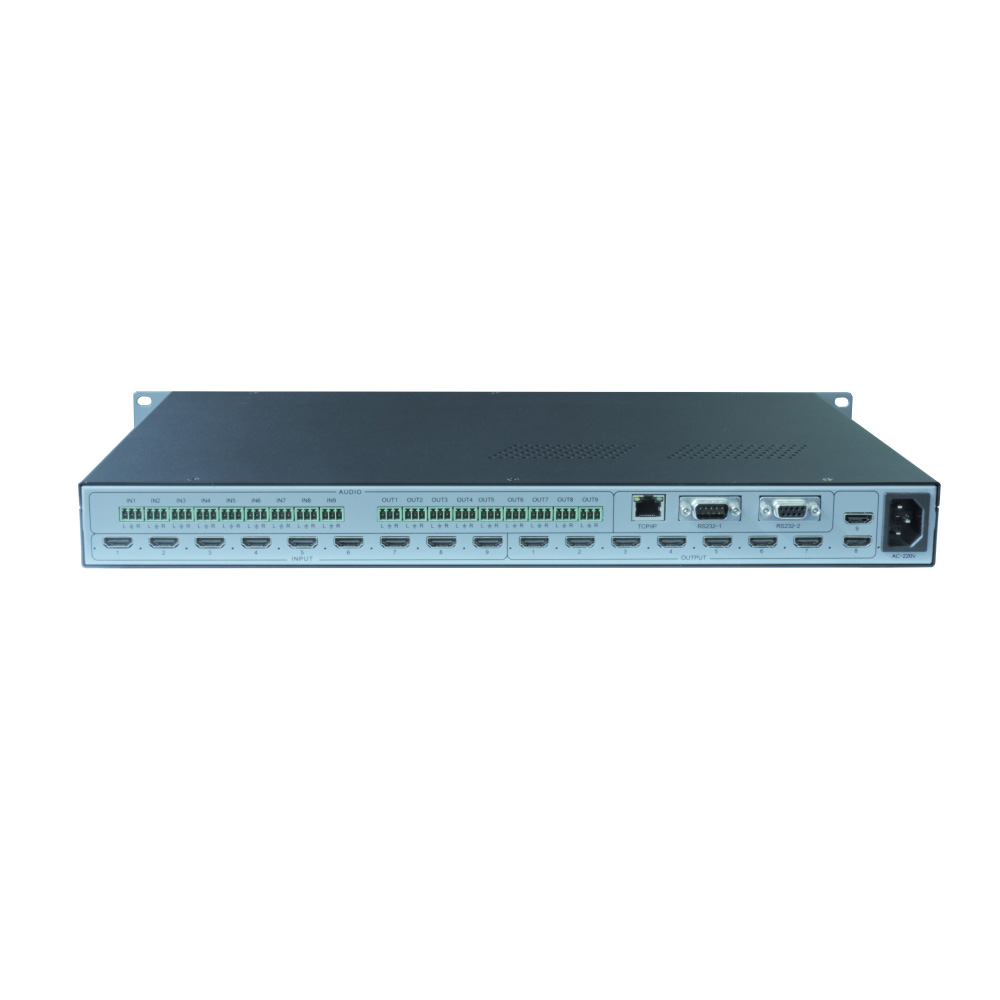

- 标配机箱按键、RS-232串口、中控控制， TCP-IP控制；
- 标准1U机箱，可以上机柜；
产品概述
HDMI99是一款9进9出的9×9 HDMI高清无缝拼接矩阵切换器，支持LED屏和LCD屏矩阵切换功能。产品支持九路HDMI信号输入和支持九路HDMI信号输出，最高分辨率支持1920×1200@60hz。产品还支持9路模拟音频输入和9路模拟音频输出，可以实现任意输入输出信号的随意切换，音频切换。
9×9 HDM矩阵可以实现将任意屏幕两两拼接或者多个屏幕进行拼接，并切换不同的信号源上墙，也可以整墙显示一个大画面，或者每个小屏幕显示一个画面，适用于9路以内的拼接墙。
产品支持常规矩阵无缝切换，还可以支持画中画，叠加字幕等等功能。
矩阵切换器拥有简易的控制方式，可以通过机箱按键、可视化控制软件、中控控制，通讯控制接口支持RS-232串口和TCP-IP。
矩阵功能
HDMI99拼接矩阵是一款功能强大的9×9无缝HDMI矩阵切换器。它可以实现九路以内的输入输出的随意切换，实现矩阵切换器的无缝切换功能。

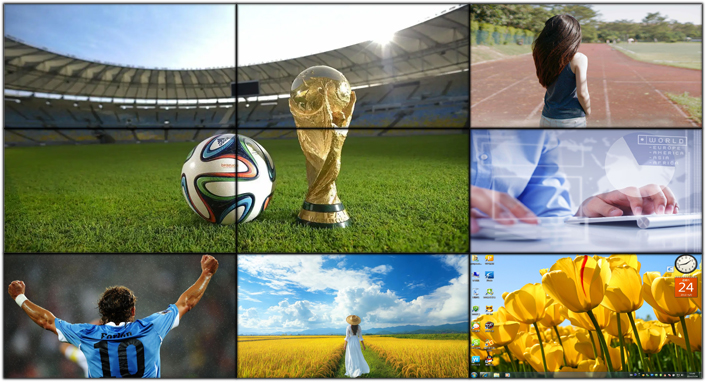

拼接功能
产品可以将整个拼接墙拼成一个画面，也可以任意几个屏拼成一个画面。

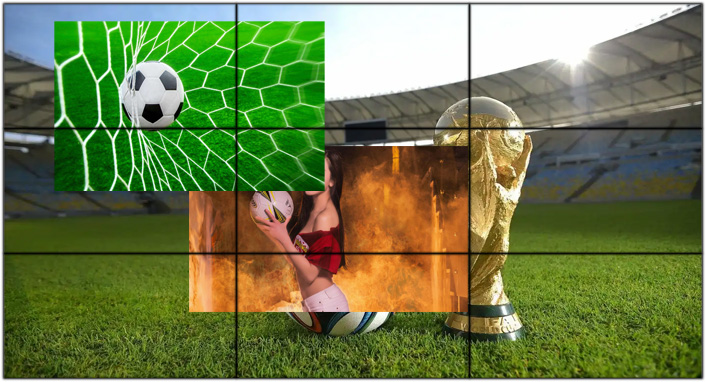

画中画功能
产品可以开几个窗口任意叠加拖动，窗口层级可调，3个信号以内可以任意位置叠加漫游。

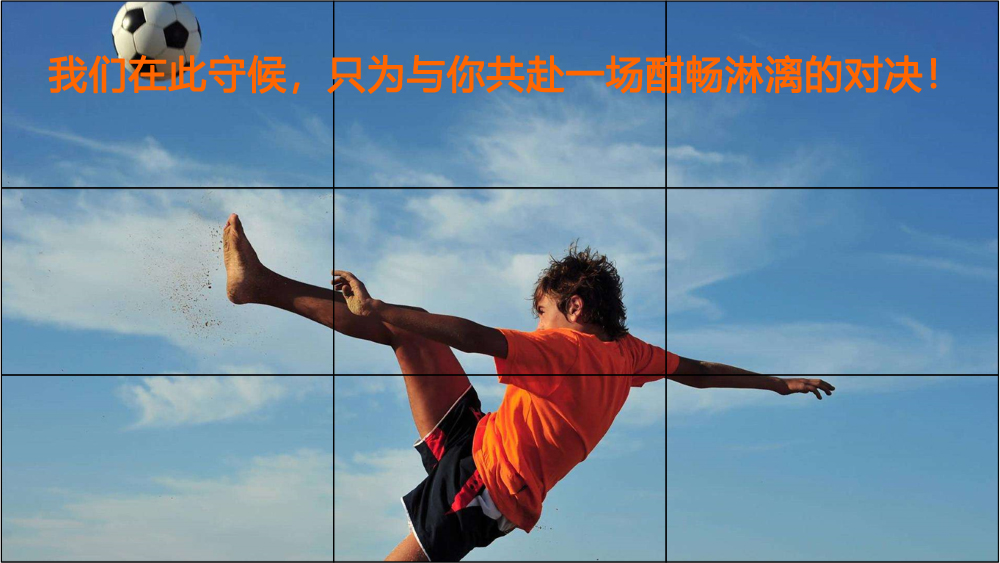

字幕功能
矩阵可以在大屏任意位置叠加一条字幕，每个信号源也可以单独叠加一条字幕，可以任意更换背景，颜色等等。
支持LCD和LED拼接切换功能
产品支持输出连接LCD屏和LED屏，兼容性更强，输出分辨率支持自定义。
情景保存功能
可以将当前情景保存下来，再通过控制软件或者机箱按键、调用。
EDID 编辑功能
矩阵切换器增加EDID写入功能，可以自定义EDID并写入输入端。
多种分辨率可选输出
输入分辨率支持1920*1200@60HZ，1920*1080@60HZ，向下兼容；输出分辨率支持1920×1080@60HZ/50HZ，1680×1050@60HZ，1600×900@60HZ，1440×900@60HZ，1360×768@60HZ，1280×1024@60HZ，1280×960@60HZ，1280×720@60HZ/50HZ，1920×1200@60HZ可选，输出分辨率可编辑；

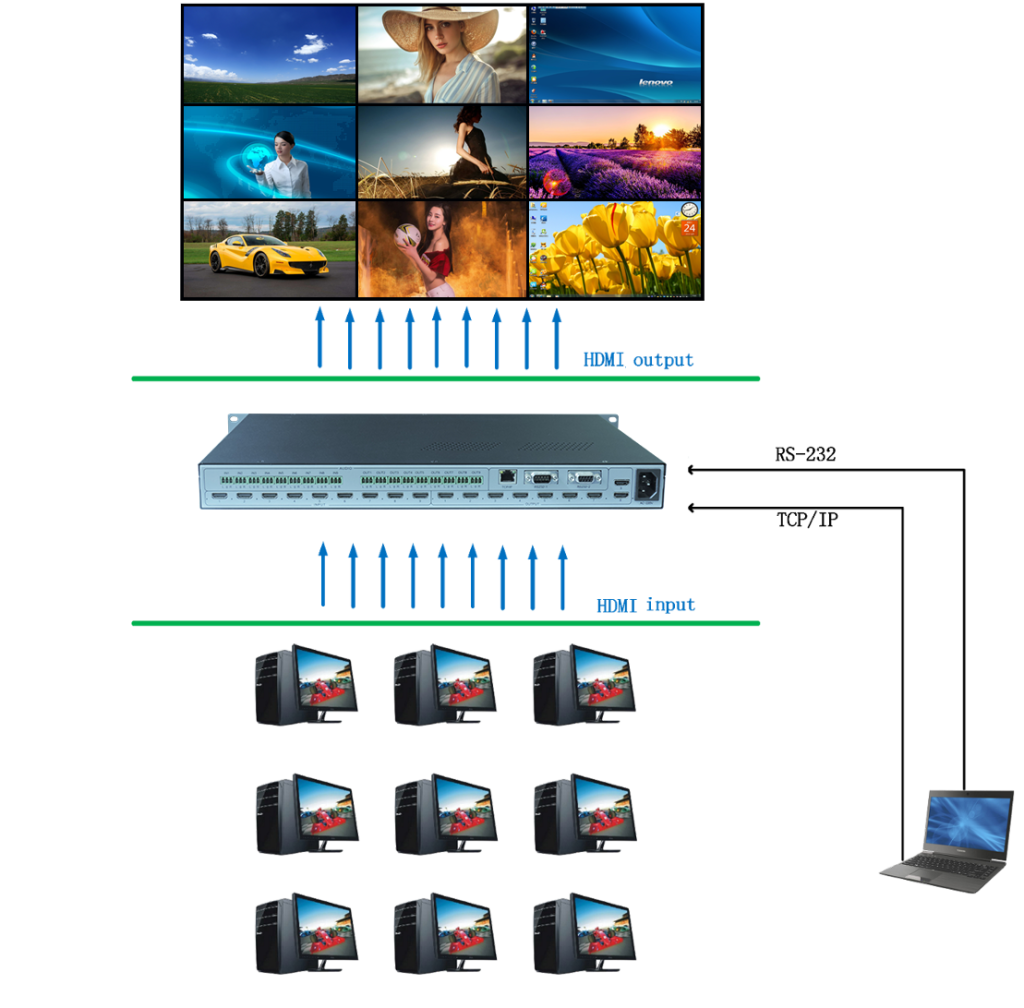

系统拓朴图
产品参数
| 型号 技术规格 | HDMI9x9 |
| 视频输入 | |
| 输入 | 九路HDMI输入、九路模拟音频输入 |
| 视频输出 | |
| 输出 | 九路HDMI输出，输出兼容DVI格式，支持LED和LCD屏幕、九路模拟音频输出 |
| 视频信号 | |
| 视频信号 | HDMI |
| 最大支持分辨率 | 输入分辨率支持1920*1200@60HZ，1920*1080@60HZ，向下兼容 输出分辨率支持1920×1080@60HZ/50HZ，1680×1050@60HZ，1600×900@60HZ，1440×900@60HZ，1360×768@60HZ，1280×1024@60HZ，1280×960@60HZ，1280×720@60HZ/50HZ，1920×1200@60HZ可选 |
| EDID管理 | 支持EDID编辑功能 |
| 音频信号 | |
| 数字音频 | 支持HDMI音频传输、模拟信号传输 |
| 控制部分 | |
| 串行控制口 | 9针母RS-232连接器 |
| 前面板控制 | 按钮 |
| IP控制协议 | 网络TCP/IP控制 |
| 常规 | |
| 电源 | AC~220V |
| 功耗 | 30W |
| 机箱尺寸、重量 | 482mm（长） x 300mm（宽） x 45mm （高）重量：3.5kg |
| 包装尺寸、重量 | 包装尺寸：520mm(长)x375mm(宽)x110mm(高)，重量：4.3KG |
