TK-MC集中供电信号格式转换器

产品概述

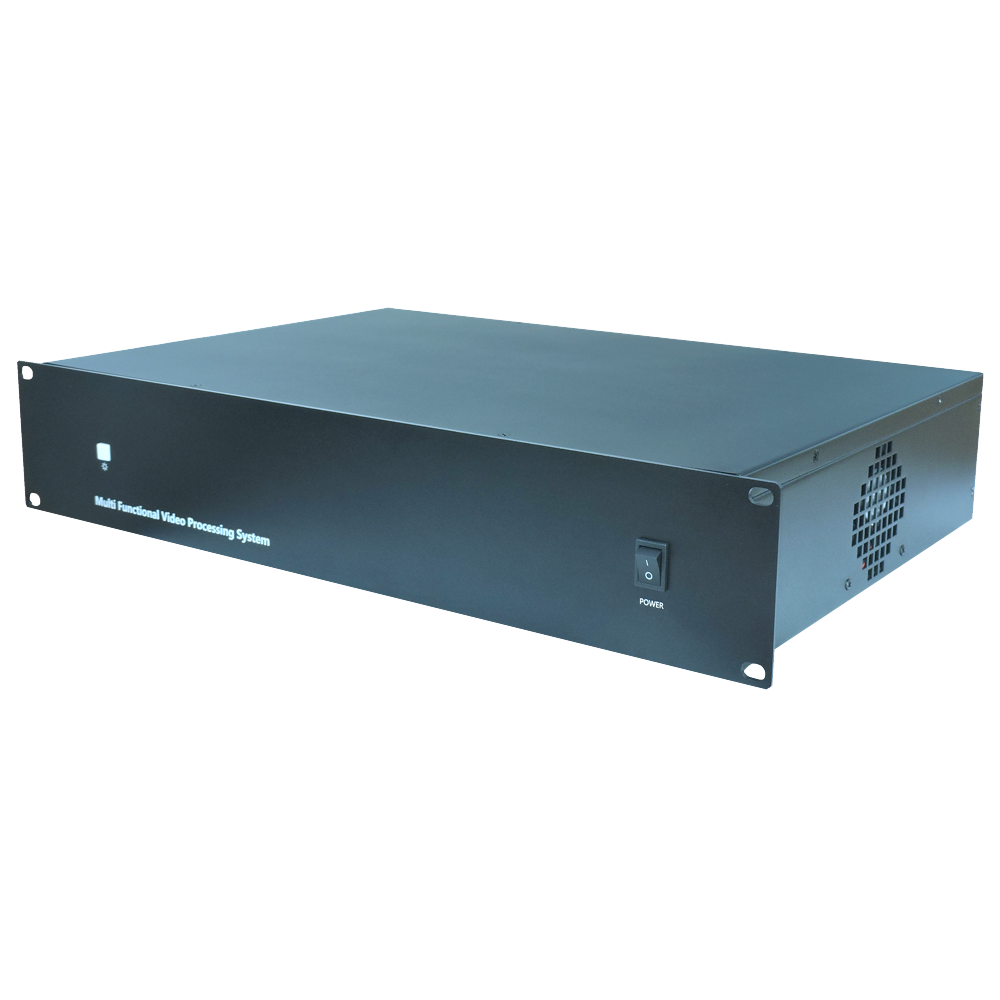

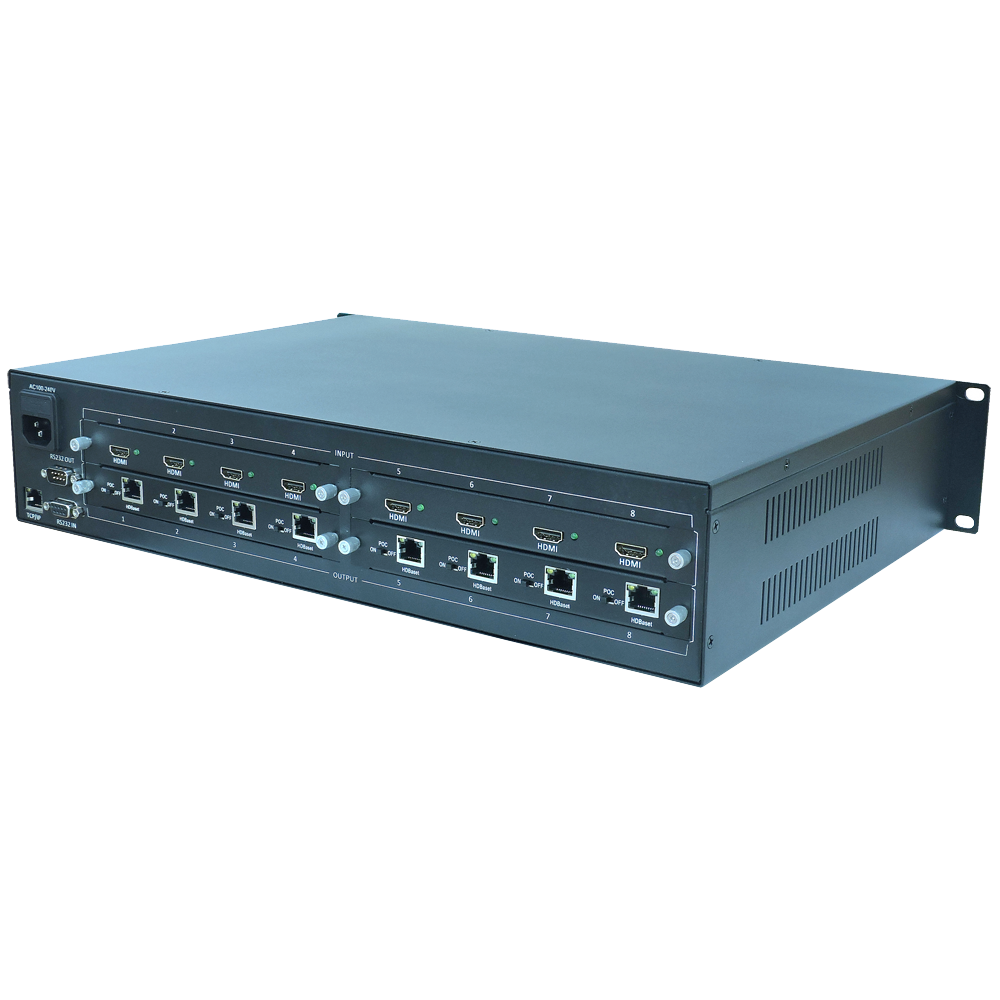

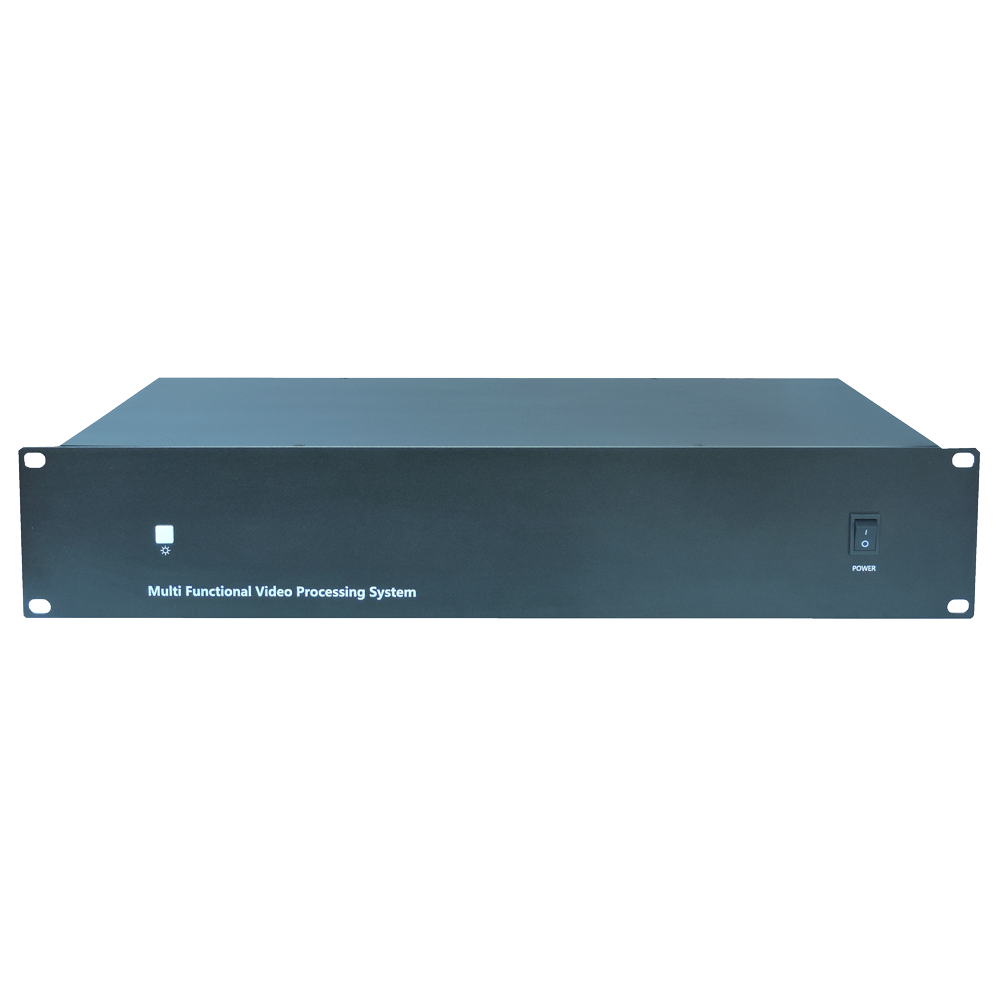

TK-MC系列为2U/3U标准机架式HDBaset多路信号转换传输设备，支持定制集中供电、多信号互转、多路延长集成，具备高集成、易部署、扩展性强的特点，核心优势如下：

• 集中集成、布线简洁：可整合2-16路HDBaset收发端至单台机箱，整机仅需90V-240V交流供电，无需大量适配器与排插，有效规整机柜、减少运维隐患。
• 多屏传输、适配广泛：支持定制点对点多屏输入卡，搭配HDBaset输出卡，通过网线可直接对接投影仪、HDBaset接收设备等终端，满足多屏投射、拼接显示需求。
• 多信号兼容互转：不止HDMI转HDBaset转换，支持多种音视频信号双向互转，同步实现多路信号集中供电，适配复杂现场信号传输场景。
• 模块化插卡、灵活选配：采用4路单卡模块化设计，可自由搭配各类输入、输出卡，按需组合多进多出方案，适配不同项目信号转换需求。
• 标准机架、规格丰富：工业标准机柜设计，安装稳固耐用；2U机箱最大支持8进8出，3U机箱最大支持16进16出，覆盖大小场景使用需求。

输入模块

支持HDMI、DVI、HDBaseT、8K多屏宝、VGA、SDI；

输出模块

支持HDMI、带3.5mm音频的HDMI、DVI、HDBaseT、VGA；

信号转换

所有输入信号均可灵活转换为不同格式输出;

核心优势

• 单机箱+单电源，即可集成多种信号转换，避免机柜内多个转换器及电源适配器带来的安装与管理困扰。
• 采用无矩阵信号交换CPU模块设计，相比矩阵切换器大幅降低整体成本。
• 支持8K多屏宝输入→HDBaseT输出，可直接连接投影机HDBaseT接收端，实现超大分辨率拼接与信号转换。

应用于其它各种普通信号的互相转换

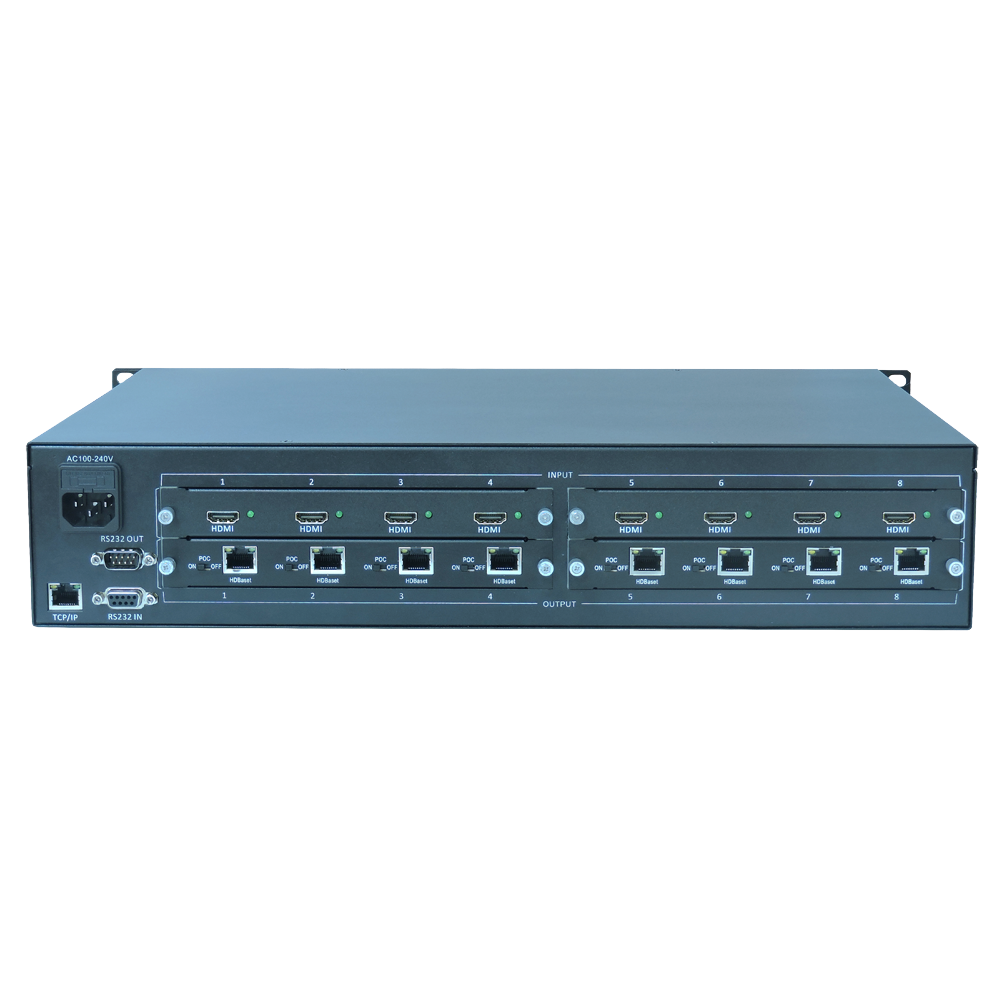

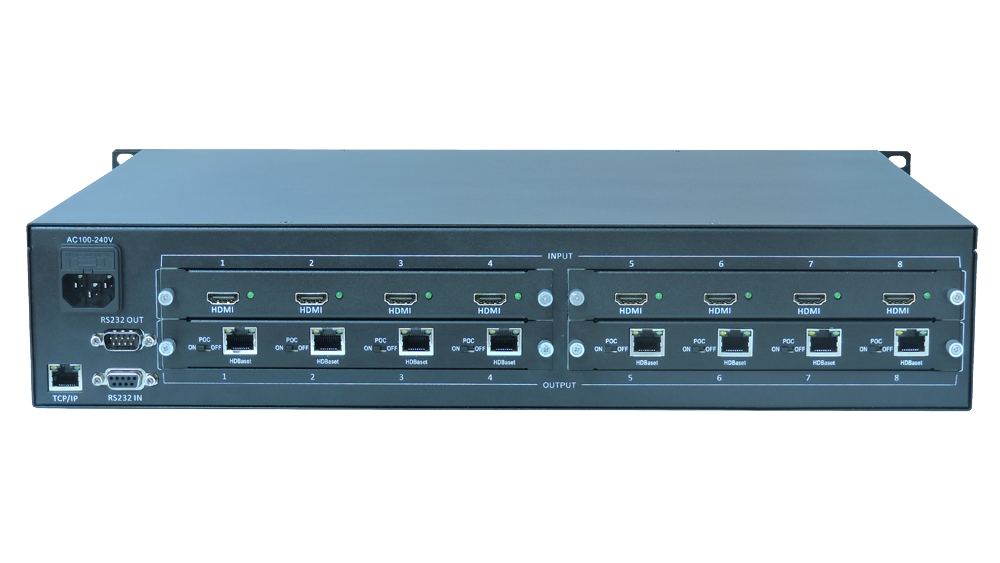

不同的输入模块可灵活转换为任意输出模块，实现多种信号格式的无缝对接。如下图所示：HDMI 转换为 HDBaseT

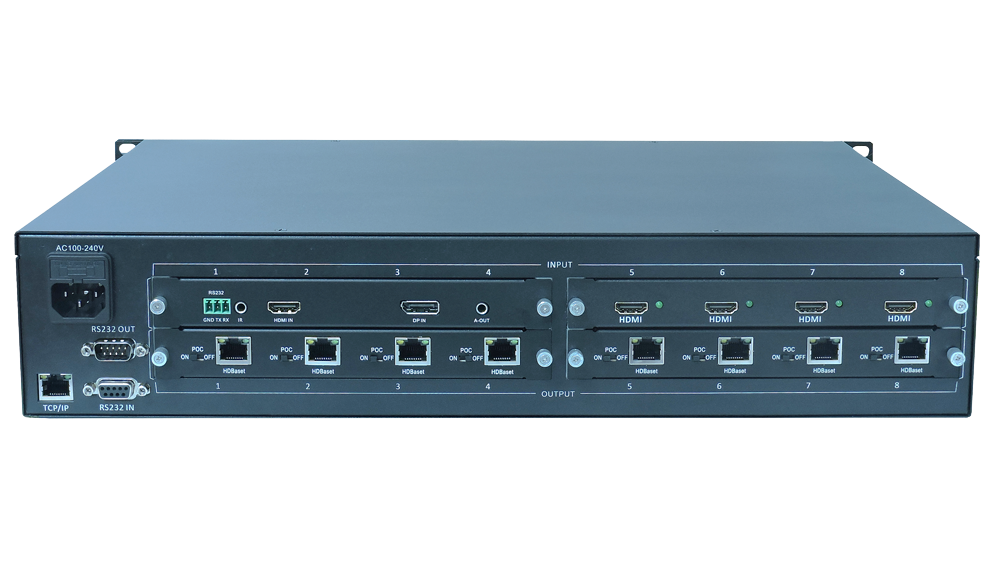

应用于多屏宝

通过内置多屏宝输入卡实现超大分辨率拼接后通过HDBaset发送端实现远距离传输连接带HDBaset接收端的显示单元，比如投影等显示单元。

技术参数

型号 技术规格	TK-MC0808	TK-MC1616
视频信号
输入卡类型	支持分辨率或功能
HDMI in输入卡	最大支持4K@30HZ，向下兼容
DVI in输入卡	最大支持1920X1200@60HZ,向下兼容
HDBaset输入卡	高清信号延长70米，4k@30HZ延长40米
TK-8K in输入卡	最大7680×1200@60HZ和1920×4320@60HZ输入，向下兼容对应模式分辨率，自带拼接
3G SDI in输入卡	最大1920×1200@60HZ,向下兼容
VGA输入卡	最大支持1920×1200@60HZ,向下兼容
输出卡类型	支持分辨率或功能
HDMI out输出卡	最大支持4K@30HZ，向下兼容
TK-S无缝输出卡	最大支持1920×1200@60,向下可选多种分辨率，带3.5mm独立音频输出，有缝切换可支持4K30hz
HDBaset 输出卡	高清信号延长70米，4k@30HZ延长40米
DVI out输出卡	最大支持1920X1200@60HZ,向下兼容
VGA out输出卡	最大支持1920×1200@60HZ,向下兼容
HDCP 管理	支持高带宽数码内容保护（HDCP）使用DVI1.0和HDMI1.4标准。
音频信号
数字音频	支持HDMI音频传输,HDMI TK-SL无缝输出卡支持3.5mm音频输出
常规
电源	100VAC ~ 240VAC, 50/60Hz
温度	-20 ~ +70℃
湿度	10% ~ 90%
功耗	25W	40W
机箱尺寸	长445x宽309x高88	长483x宽309x高133
产品重量	4.9Kg	6.75Kg
