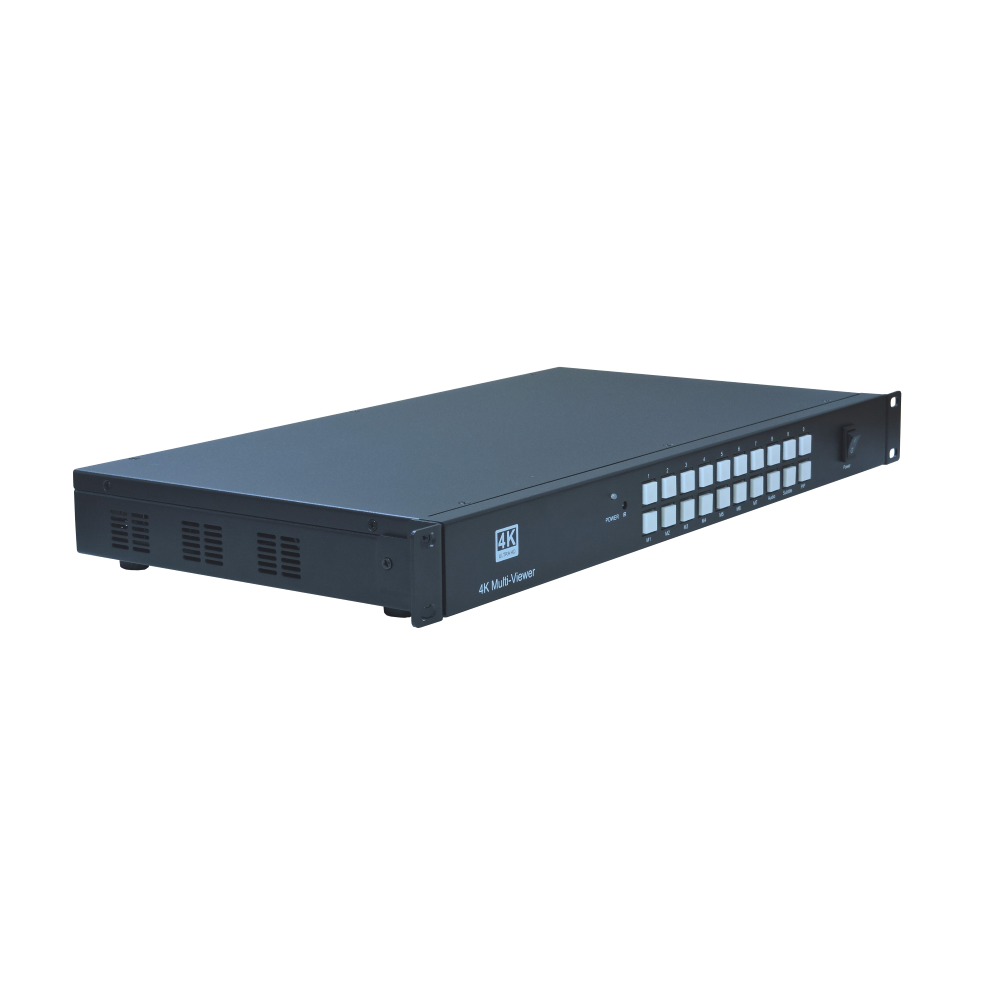

TK-MT91 KVM九画面分割器
- 支持1-8路1080P信号输入，第9路支持4K@30Hz HDMI信号，所有HDMI信号均内嵌音频。
- 1路HDMI输出，支持最高4K@60Hz信号，内嵌音频。
- 支持九分割、八分割、六分割、四分割及全屏模式。
- HDBaset信号延长功能，通过网线可将4K@30Hz信号延长100M，并同步输出双路HDMI信号；支持KVM远程控制。
- 任意窗口可开启画中画，支持自由调整大小和位置。
- 支持字幕自定义大小、位置及静止/滚动显示。
- 内置多种固定显示模式（不可自定义），支持模式保存及调用。
- 配备3.5mm音频接口，支持音频随画面切换，或在分割模式下单独切换音频。
- 支持遥控按键、键盘鼠标、RS232、WEB网页等多种控制方式。
- 可通过键盘热键切换画面模式，在九分割模式下鼠标可自由穿越窗口。
- 支持无黑屏切换，单画面及分割模式切换流畅无延迟。
产品概述
TK-MT91是一款高性能高清九画面分割器，可将9路HDMI信号转换为1路高清HDMI信号，集中显示在单个高清显示设备上。支持8路1080P输入+1路4K@30Hz输入，并具备KVM功能，可通过键盘快捷键一套键鼠控制8个信号。
TK-MT91支持鼠标穿越，在分割模式下，鼠标可自由跨窗口移动，实现无缝交互。此外，还具备无缝切换功能，确保音视频快速切换，提供流畅体验。兼容投影机、液晶显示器、DLP、等离子、全彩LED等多种高清显示设备。
此外，TK-MT91支持HDBaset信号延长，可通过网线连接HDBaset延长器R端，将4K@30Hz信号延长至100米，并同步输出双路HDMI信号。同时支持远程KVM控制，实现远端键鼠操作。
TK-MT91广泛应用于视频会议、教学、展览展示、金融证券等需要多信号同步显示的场景。
注：KVM、HDBaset延长模块为选配功能

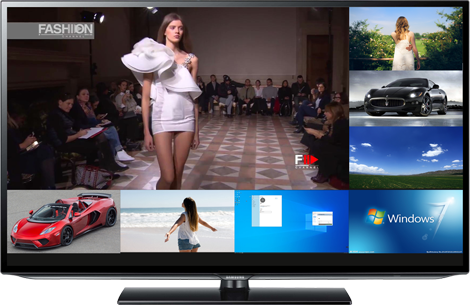

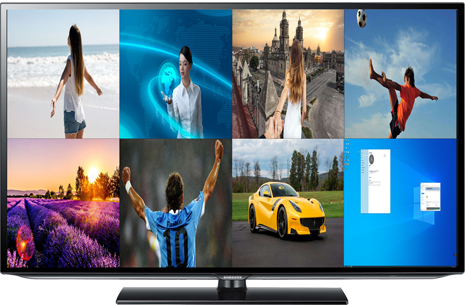

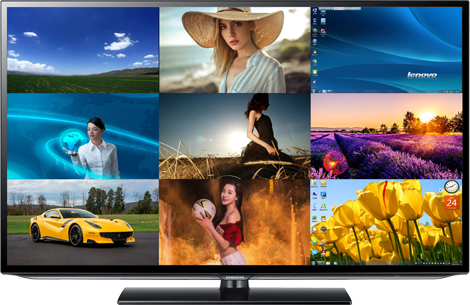

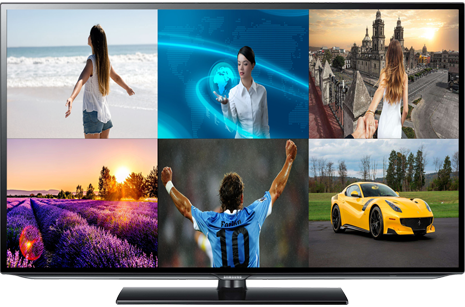

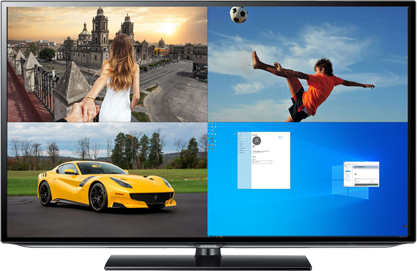

画面分割功能
支持多种分割模式可选，以下为几种常用模式：
所有分割模式
4K60HZ输出
TK-MT91超清九画面分割器支持9路HDMI信号输入,高清视频支持隔行和逐行输入。产品支持1-8路1080P，第9路4K@30hz的分辨率信号输入，并且向下兼容；所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的HDMI信号，最高输出分辨率支持4K60HZ，可选几种分辨率输出。

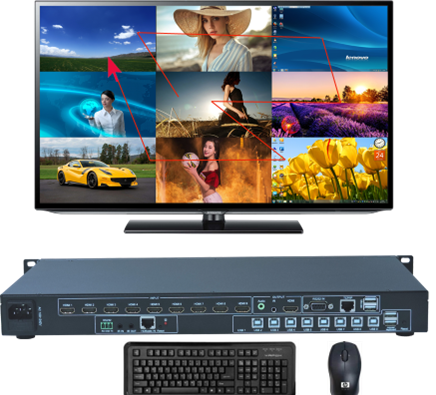

KVM功能
TK-MT91支持鼠标穿越功能的高清九画面分割器。在分割模式下，鼠标可在9个窗口间自由移动，同时键盘同步跟随，实现流畅无缝的跨窗口操作，同时也可以支持鼠标热键切换。
无缝切换功能
TK-MT91高清九画面分割器具有画面无缝切换功能，可以快速流畅的在各个画面进行无缝切换，满足客户的切换要求。
HDbaset信号延长功能（非标配）
分割器具有HDBaset信号延长功能，通过网线连接一台HDBaste延长器R端可以延长HDMI信号和kvm键鼠功能到远端，可以输出两路HDMI信号，键鼠可以操作电脑内容和切换画面模式，实现远端浏览和kvm控制功能。HDBaset功能还支持红外、RS232信号延长。

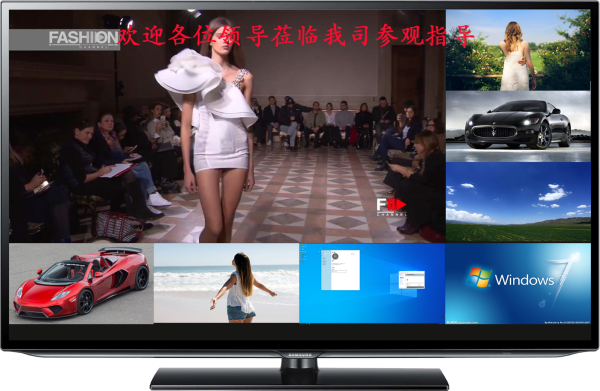

字幕叠加功能
分割器可以在任意位置叠加字幕，设置字幕左右移动方向，字幕颜色以及字幕背景。

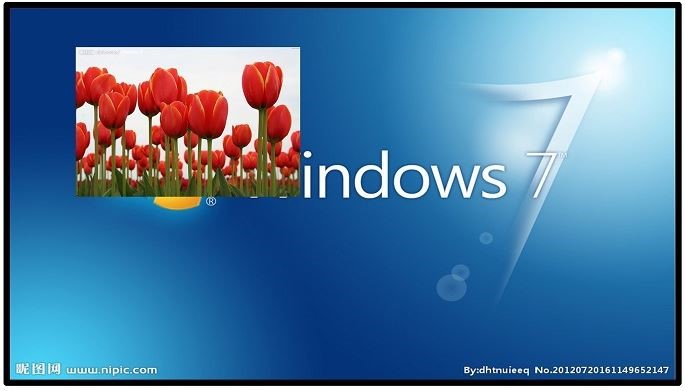

画中画模式
分割器可以打开任一信号源显示在任意位置，可以任意调节窗口大小。
音、视频切换功能
TK-MT91九画面分割器除显示视频信号外，同时也支持音频与图像同步切换，或分割模式下选择其中一画面相应音频播放，同时支持1路3.5mm独立音频口输出用于连接音响。
控制方式
九画面分割器支持机箱按键、遥控、RS232、WEB网页控制、键盘热键、鼠标控制。
技术参数
| 名称 | 规格 |
| HDMI输入 | |
| 输入接口 | 9路HDMI（内嵌音频）、8路USB输入 |
| 分辨率 | 1-8路支持1920*1080@60hz输入，第9路4K@30hz输入，向下兼容各种分辨率 |
| 输出 | |
| 输出接口 | 1路HDMI（内嵌音频）输出；2路USB输出接鼠标键盘或其它设备 1路3.5mm音频口输出 |
| 网口 | HDBaste网线延长、KVM键鼠延长功能； |
| 输出分辨率 | 3840*2160@60HZ,3840*2160@30HZ,2560*1600@60Hz，2560*1440@60Hz，1920*1080@60HZ,可选； |
| 输出刷新频率 | 60Hz |
| 控制方式 | 鼠标、键盘热键；遥控；RS232；机箱按键；WEB控制 |
| 电气特性 | 输入电压：100-220V交流电压 |
| 产品尺寸、重量 | 444mm(长)x44mm(高）x242mm(深）重量：2.6KG |
| 包装尺寸、重量 | 565mm（长）x350mm（宽）x140mm（高）（3.6kg） |
| 功耗 | 10W（不加选配功能）18w（加延长功能） |
