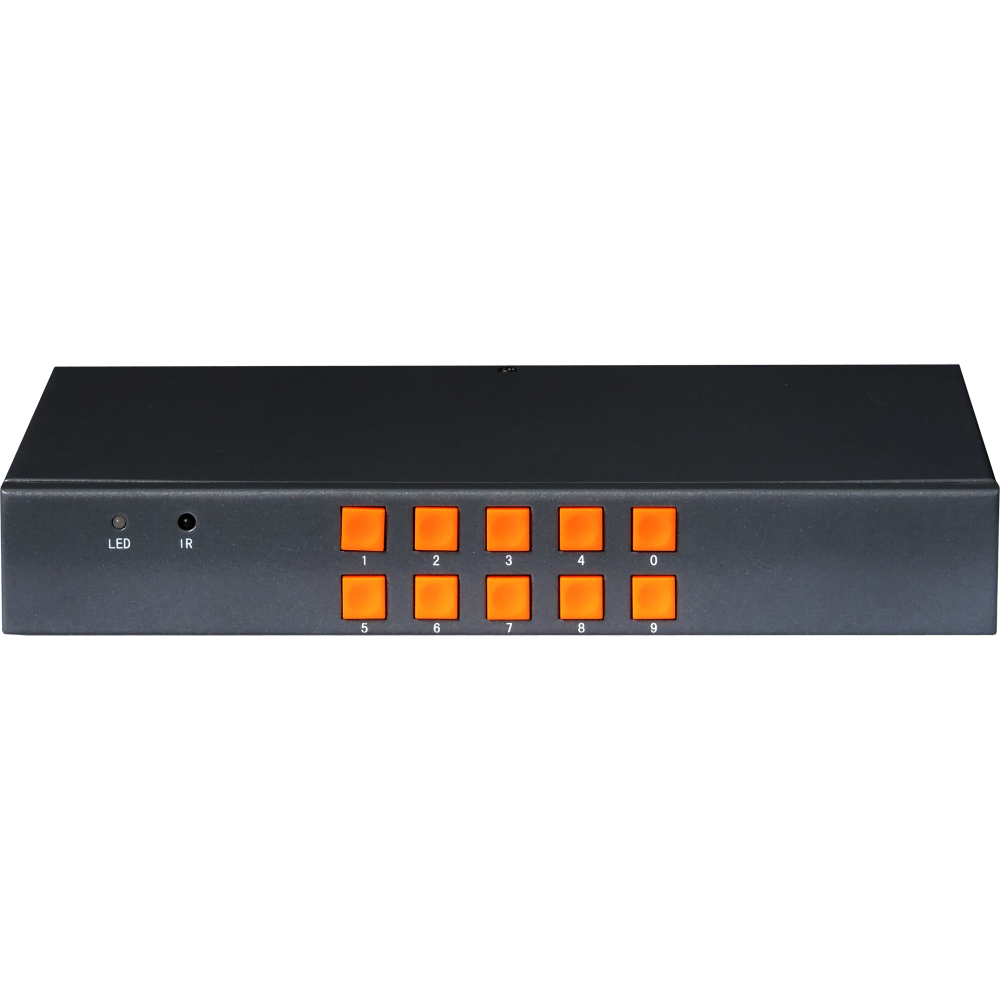

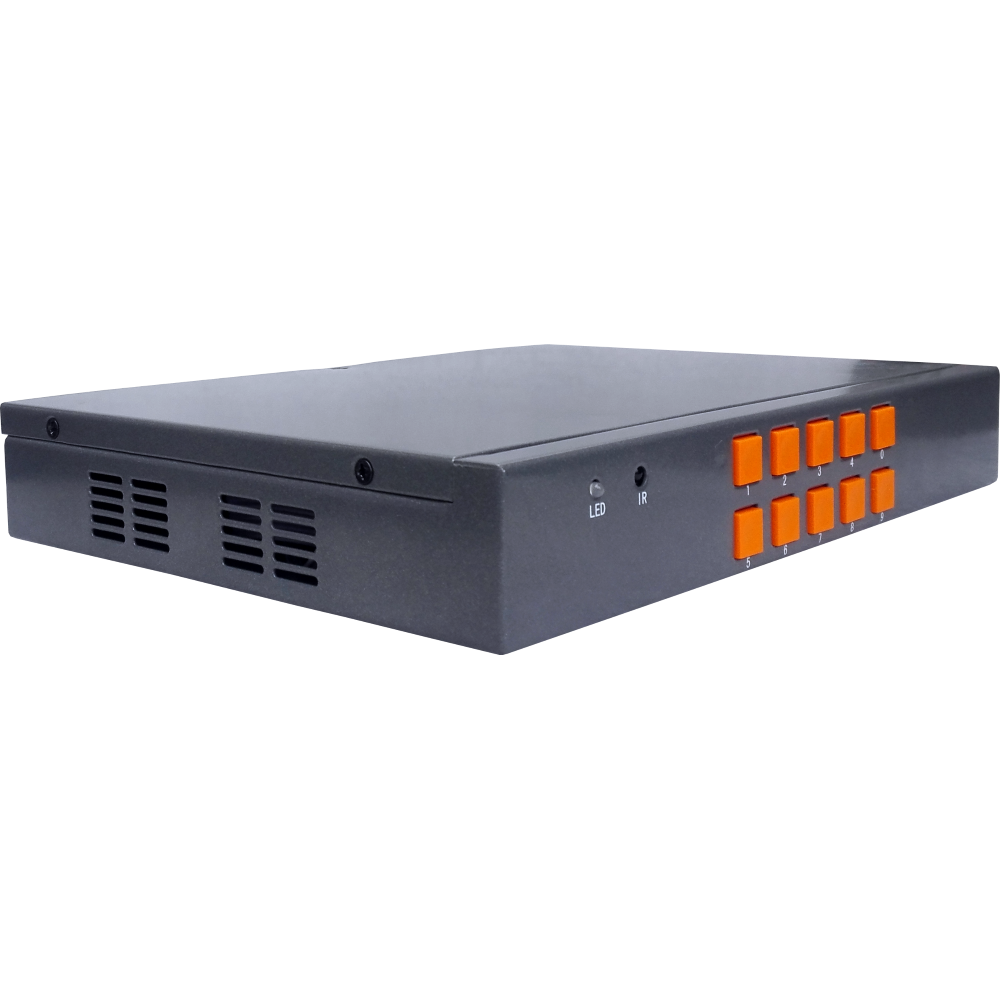

TK-FH21 VGA HDMI二画面分割器
  • 2路复合视频、2路VGA、2路HDMI(兼容DVI)总计6信号输入；
  • 支持1路VGA、1路HDMI信号同步输出，兼容DVI信号；
  • 支持最高1920*1080超高分辨率输入和输出，向下兼容各种分辨率；
  • 支持单个屏幕同时显示2个高清数字或模拟信号的画面；
  • 支持任意信号切换至全屏显示；
  • 支持画中画、画外画、开窗、叠加、漫游功能；
  • 支持画面截图功能，使二分割显示模式下图像不拉伸变形；
  • 支持机箱按键、遥控器、RS-232串口控制；
  • HDMI信号输入、输出支持音频功能（仅限HDMI接口音频）；
产品概述

TK-FH21高清画面分割器是一款高性能的图像处理器设备，主要功能是将输入至高清画面分割器的2路数字或者模拟信号转换成一路高清的HDMI和VGA信号，使2个模拟或高清数字信号同时显示在一个显示单元上，并且实现画面的切换等功能。TK-FH21高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。

自动截图不变形功能
上下二分屏不变形
左右分屏不变形
画中画、开窗、叠加漫游、任意布局功能

TK-FH21高清二画面分割器也支持开窗、叠加、漫游功能，即两个输入信号其中一个信号作为底画面，另外一个画面叠加到底画面上，并支持图像任意大小和任意位置，如图所示：

控制方式
  • 机箱按键；
  • 红外遥控；
  • RS-232串口控制；
  • 中控控制-开放控制代码，通过中控切换画面模式；
技术参数
名称规格
HDMI/DVI输入

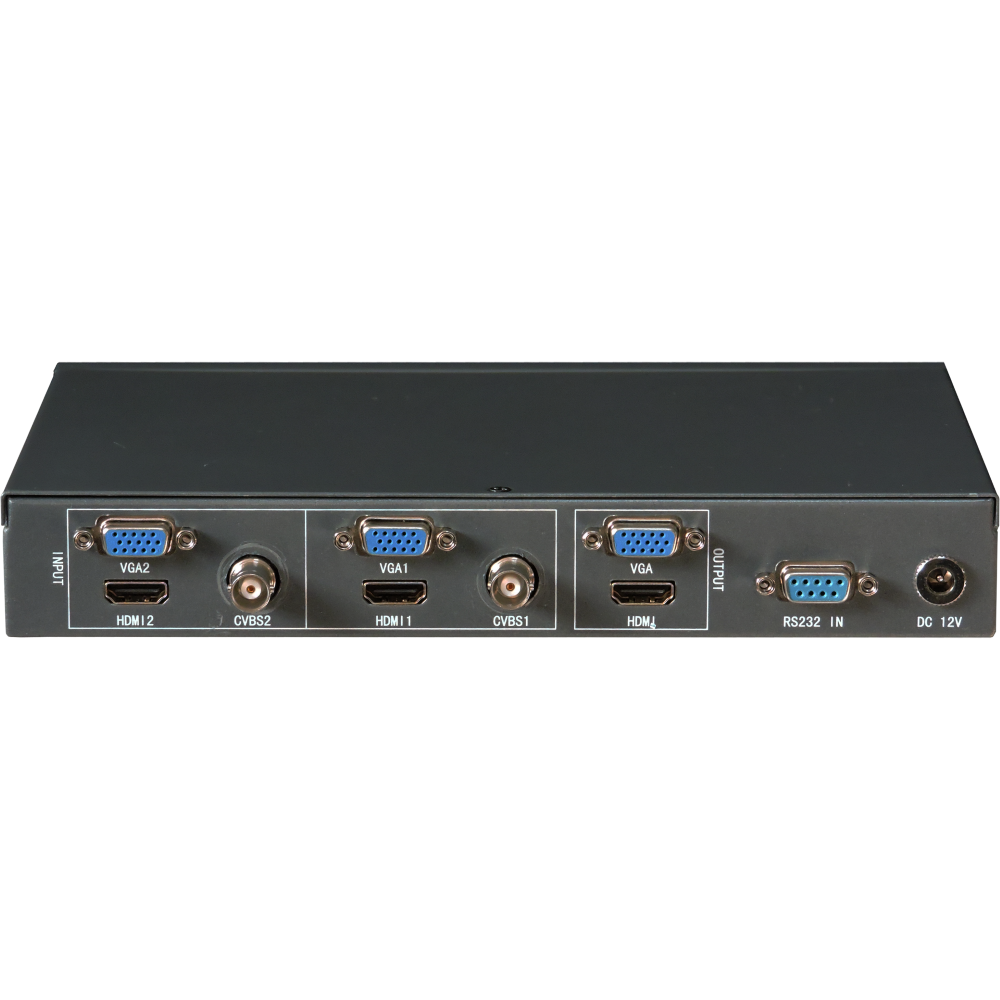

输入接口   2路CVBS、2路VGA、2路HDMI（HDMI输入可支持音频，兼容DVI)
分辨率支持480I~1080P输入，DVI信号支持640×480/60HZ 至 1920×1080/60HZ
色彩深度   24bit,1677万色
缩放和显示无限制
图像控制   移动、变形、亮度、对比度、色温；
输出
输出接口1路VGA、1路HDMI(HDMI输出支持音频，兼容DVI)
输出格式模拟和数字信号同时输出
输出分辨率640×480 至 1920×1080
输出刷新频率   60Hz
色彩深度   24bit,1677万色
控制端口遥控、机箱按键、中控
控制软件专业高清画面分割器控制软件
电气特性输入电压：直流12V
产品尺寸240mm(长）X 171mm(深）X 38mm（高）
功耗最大15W
