产品概述

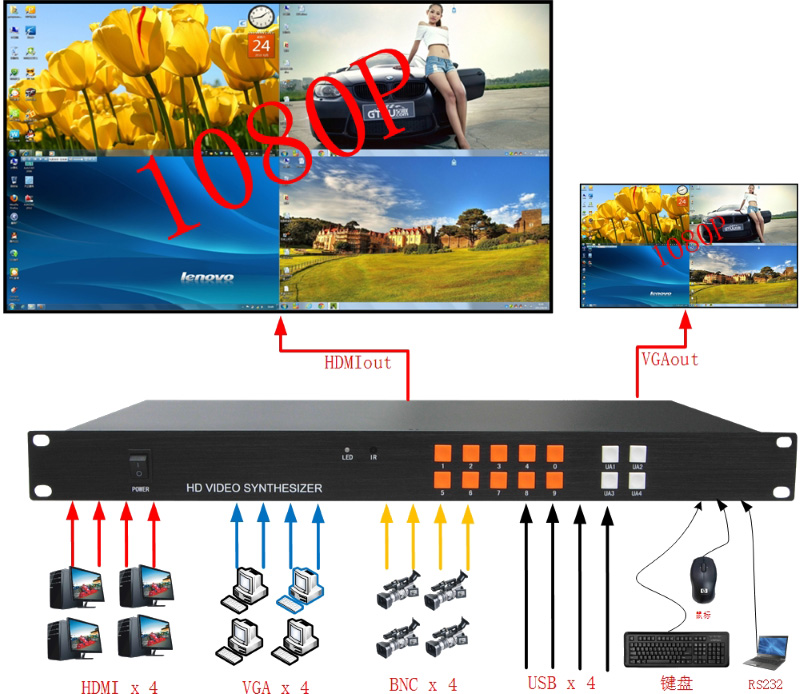

TK-FH41是一款高性能的高清四画面分割器，主要功能是将输入至高清画面分割器的4路BNC、VGA、HDMI信号转换成一路高清HDMI和VGA信号输出，使4个数字信号同时显示在一个高清显示单元上，并且实现HDMI信号和USB设备（如鼠标、键盘）的同步切换功能。TK-FH41高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。

任意大小、位置、叠加、布局

通过控制软件，可以实现个性化的显示模式，如画中画、画外画、窗口叠加、漫游、任意大小、位置等功能模式；

模式预案

通过控制软件实现多种自定义模式预案，可通过机箱按键、控制软件、遥控器、中控进行调用。

高清信号的输入输出

TK-FH41高清画面分割器支持4BNC、4路VGA、4路HDMI总共12路信号输入,高清视频支持隔行和逐行输入。产品支持1920*1080的分辨率信号输入，并且向下兼容；所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的HDMI信号，最高输出分辨率支持1920X1080，可以根据用户需求进行定制输出分辨率。

USB切换功能

TK-FH41分割器是市场上唯一一款内置USB切换功能的图像分割器，该功能完美解决了之前产品不能对视频图像和USB连接设备(如USB鼠标、键盘等)进行同步切换的问题。该产品功能将广泛应用于各种视频会议系统等场所，使用户在使用该产品时更便利、更高效、更节省显示设备并且节省更多的操作空间。

透明度调节

支持画中画上层画面透明度调节，透过上层画面可以看到底部画面；

软件控制

TK-FH41高清画面分割器标配可视化的界面绿色控制软件TK-FHsoftware.exe，打开即用，不需安装。通过控制软件可以完成画面分割器的全功能控制，如输入信号的切换、通过鼠标任意改变窗口位置及大小、快捷模式的存储和调用、自定义16种快捷模式进行快捷切换…

红外遥控器控制

通过红外遥控可以实现不启动控制电脑而实现10种快捷模式的调用；可以通过遥控选择每一通道输入信号源，以及对输出分辨率的调整。

按键控制

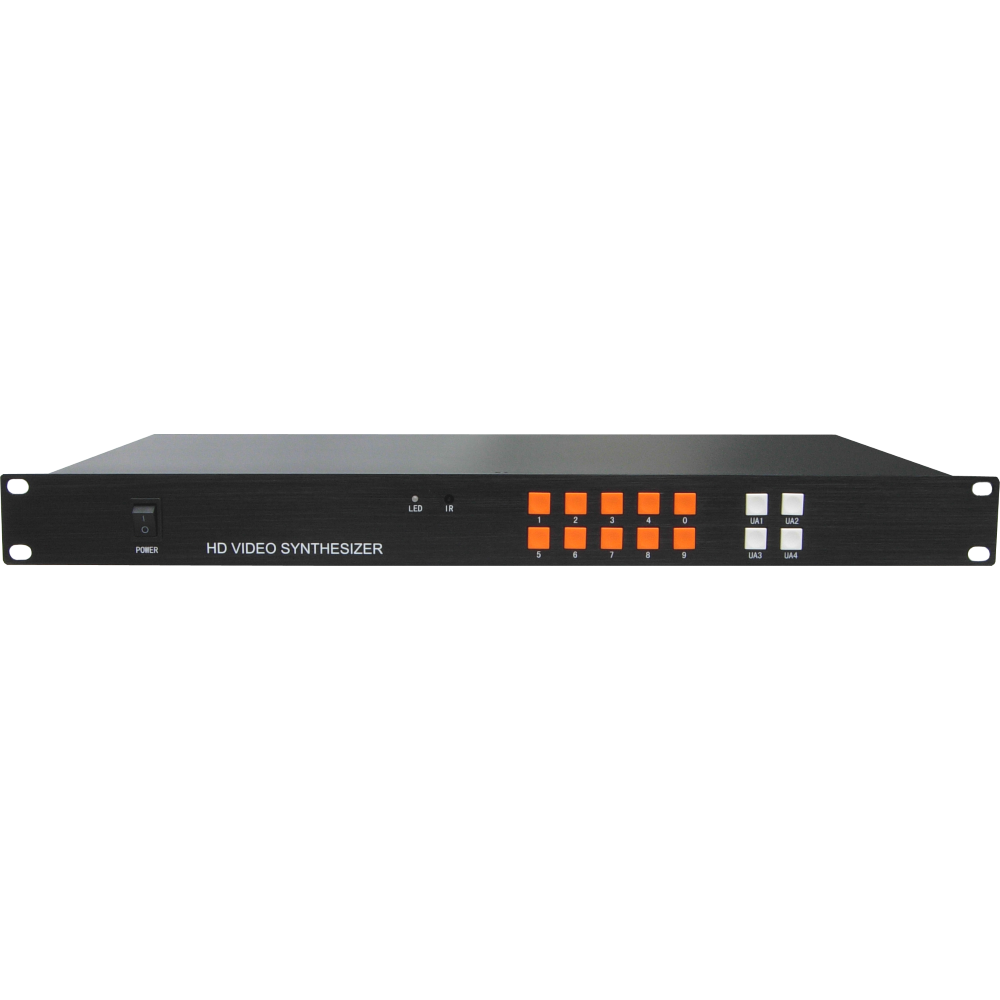

支持机箱按键控制，机箱前面框共14个快捷按键，可以实现10种与遥控相对应的快捷模式切换以及鼠标、键盘单独切换功能。

中控控制

TK-FH41产品开放了常用的控制代码，用户可根据需求把控制代码写入中控系统，使用中控进行集中控制；

四分割模式下USB切换功能

通过控制软件或者UA1、UA2、UA3、UA4按钮实现鼠、标键盘KVM分割功能，即通过一套鼠标、键盘在四画面分割模式下可以控制操作任意一台电脑主机。

全屏和USB同步切换

选择某个HDMI或者VGA信号全满显示时，USB视频信号也同时切换到与之绑定的这路图像下，通过USB鼠标、键盘可以对全屏显示图像相应的电脑主机进行操作；

技术参数

名称	规格
HDMI/DVI输入

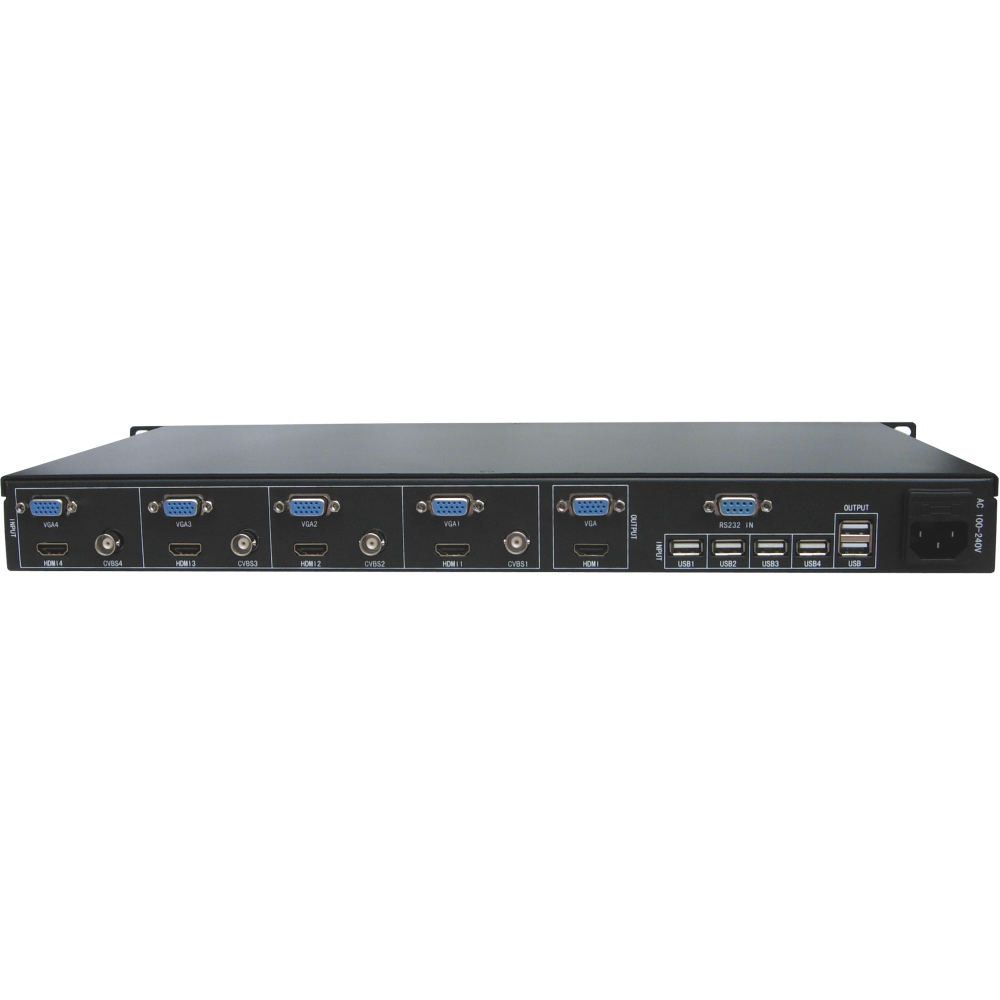

输入接口	4路BNC、4路VGA、4路HDMI（内嵌音频）、4路USB
分辨率	最大支持1920*1080，向下兼容各种分辨率
色彩深度	24bit,1677万色
缩放和显示	无限制
视频输入
识别方式	视频制式自动识别
图像控制	移动、变形、亮度、对比度、色温；
输出
输出接口	1路HDMI（内嵌音频）、1路VGA信号同步输出；2路USB输出接鼠标键盘或其它设备
输出分辨率	1920*1080/60HZ,可定制此分辨率以下；
输出刷新频率	60Hz
色彩深度	24bit,1677万色
控制方式	RS232 、机箱按键、遥控器；
控制软件	专业高清画面分割器控制软件
电气特性	输入电压：交流90～260V超宽电压
产品尺寸	442mm(长)x45mm(高）x242mm(深）
功耗	最大15W
