产品概述

TK-FH是一款高性能的高清系列画面分割器，主要功能是将输入至高清画面分割器的N路BNC、N路VGA、N路HDMI信号转换成一路高清HDMI和VGA信号输出，使N个数字信号同时显示在一个高清显示单元上，并且实现HDMI视频信号切换的功能。

该系列高清画面分割器采用插卡式结构，单机可以支持插入1至16张输入板卡，可以支持1至16画面分割，单机最多可以定制16画面分割器，最多同时显示16个数字/模拟信号。

画中画功能

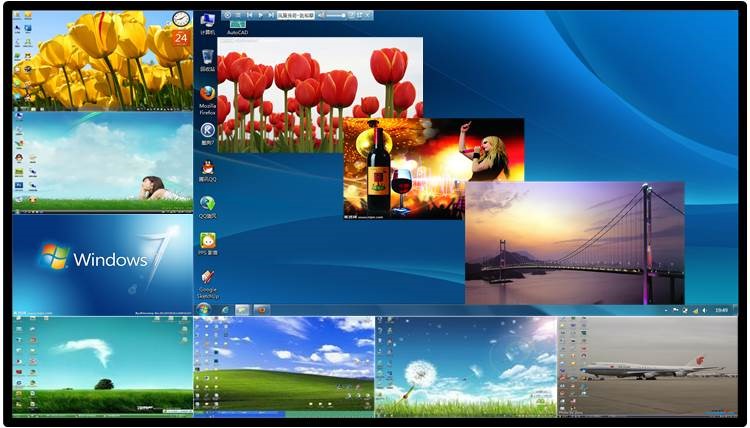

通过控制软件，用户可以随心所欲的去控制窗口大小、窗口位置、窗口排列方式，实现画中画、画外画、PIP、POP功能。用户可通根据自身需求设置多种显示模式，如下图为其中一种显示模式：

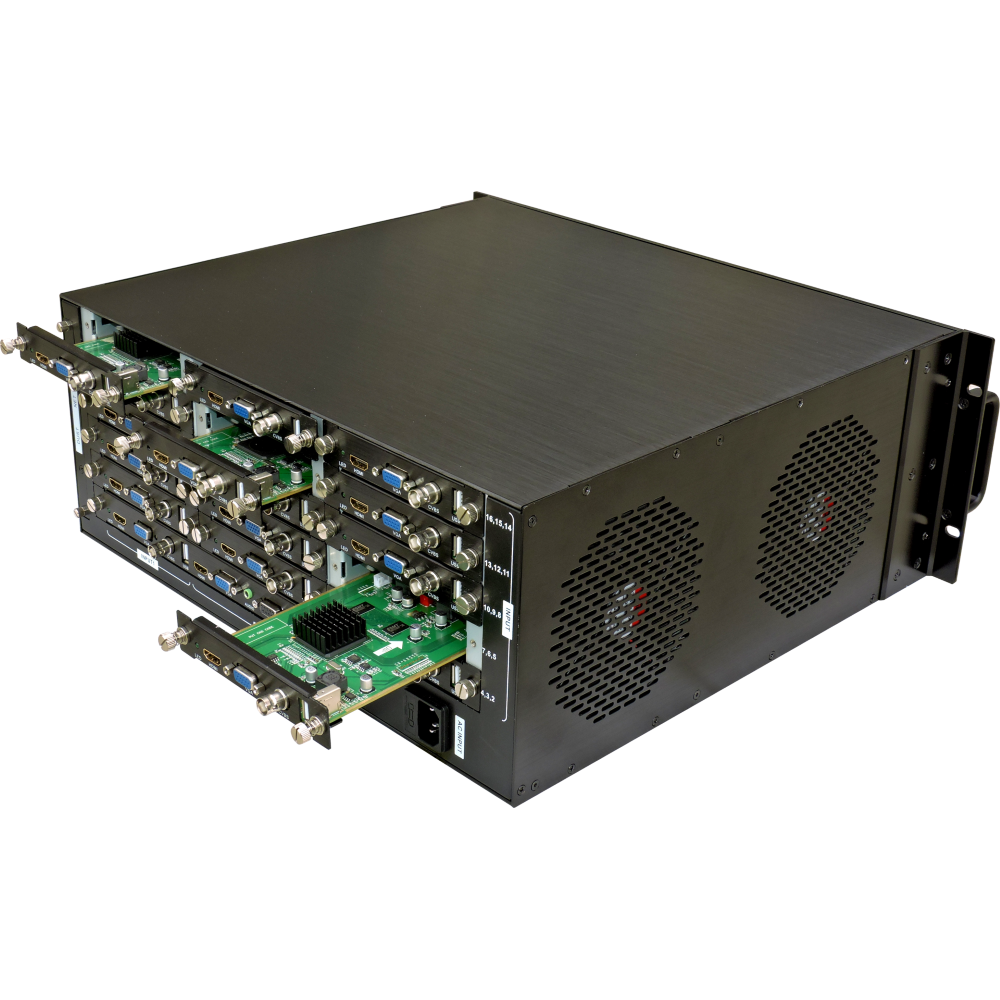

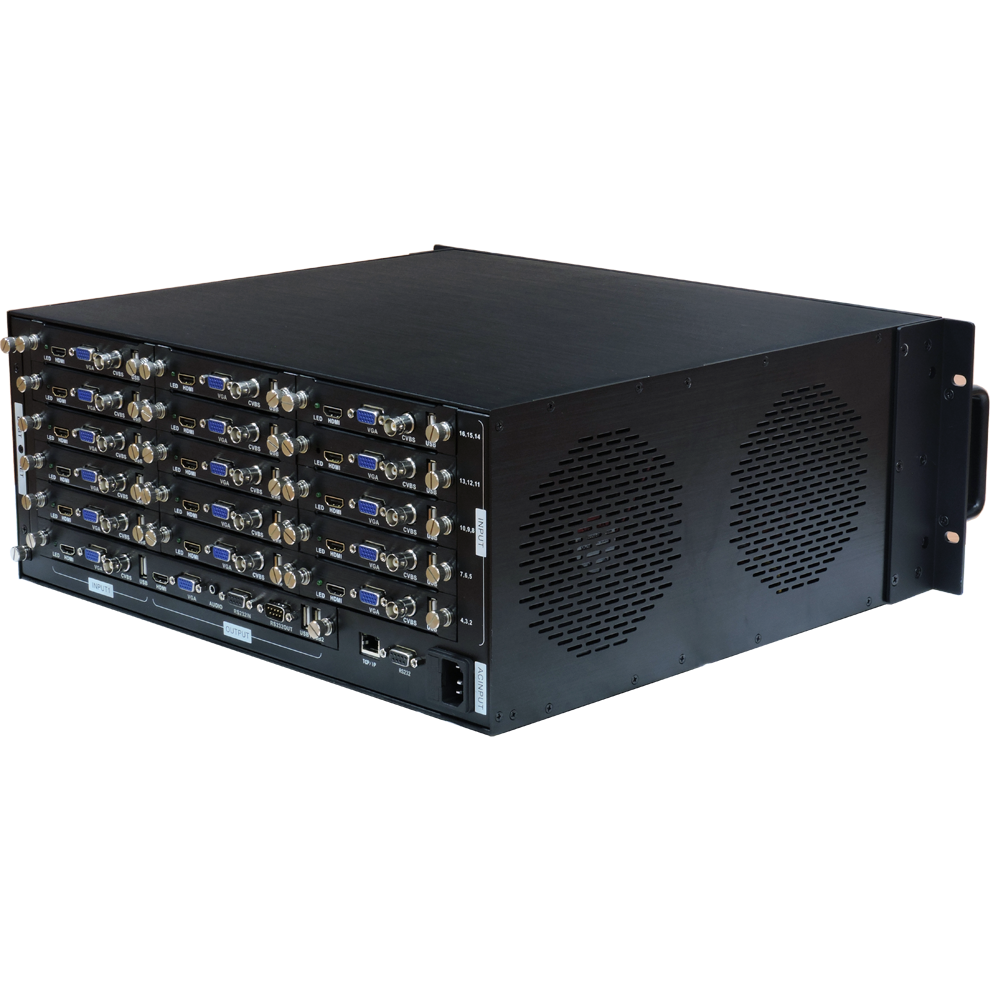

插卡式模块化设计

输入/输出板卡采用插卡式结构，用户可以很方便的增加或减少输入模块的数量，同时极大的方便了产品升级、维修及维护。插卡式机箱有着诸多的优势，比如：

√、产品升级更方便：

采用模块化插卡设计方案，只需要厂家提供输入模块，用户即可很方便的在现场对产品硬件进行升级，而不需要专业人士亲临现场进行安装调试，很大程度节省了升级所需要的时间以及成本；

√、维护更方便

   产品长年使用过程中可能某些模块先老化而出现故障，以往非模块化设计的产品在出现质量问题时往往需要把整个机箱返厂维修，这样不但产生高昂的运费，而且给用户造成很多时间上的浪费。而使用插卡式的设备只需要把板卡模块寄给用户即可很快解决问题。并且单独模块出现问题，可以不影响其它模块的正常工作

多格式信号输入

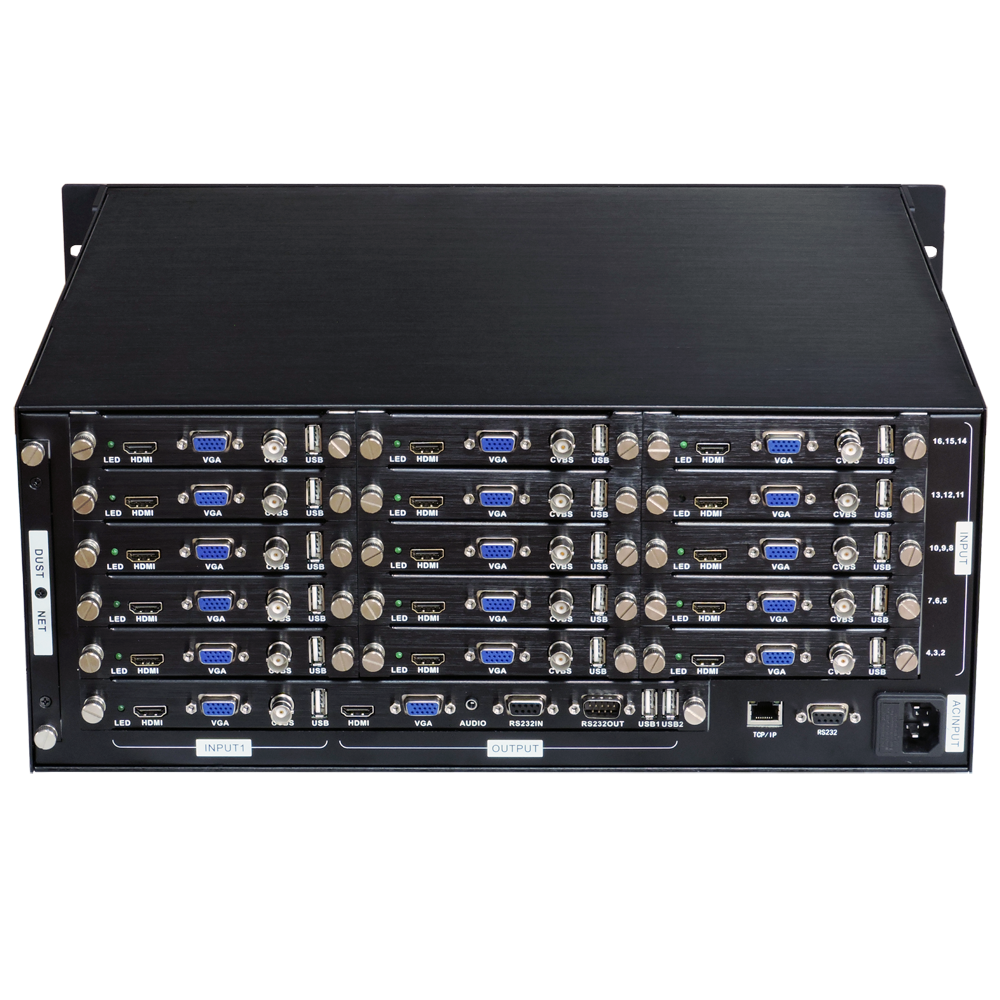

采用标准化输入模块设计，输入模块可以支持BNC、VGA、HDMI信号输入，每个输入板卡对应一个窗口，每个窗口信号可以三选一显示。

多模设置功能

机器出厂设置与分割数量相等的标准切换模式，通过相应按键可一键切换至相应窗口全屏显示，按0键一键切换至全信号多分割显示模式；

用户可以通过控制软件自由设置最多十六种自定义模式，满足用户各种不同定制化的需求。

HDMI、VGA信号同步输出

TK-FH系列画面分割器支持HDMI和VGA信号同步输出，可以同时连接一个HDMI显示单元和一个VGA显示单元，两个输出信号显示内容一致。输出最大分辨率可以支持1920*1080，并可向下兼容1280*720、1024*768等分辨率。

高兼容性

HDMI接口同时也可以兼容DVI信号，HDMI输入接口只需要加一个HDMI转DVI转接头，即可以接收DVI信号；同样HDMI输出口也可以兼容DVI显示单元。

支持1920*1080高清信号的输入输出

TK-FH系列高清画面分割器支持定制最多16BNC、16路VGA、16路HDMI总共48路信号输入,高清视频支持隔行和逐行输入。产品支持1920*1080的分辨率信号输入，并且向下兼容；所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的HDMI信号，最高输出分辨率支持1920X1080，可以根据用户需求进行定制输出分辨率。

无缝切换功能

不同的输入通道可以实现无缝切换，图像实现快速切换并且不黑屏。

软件控制

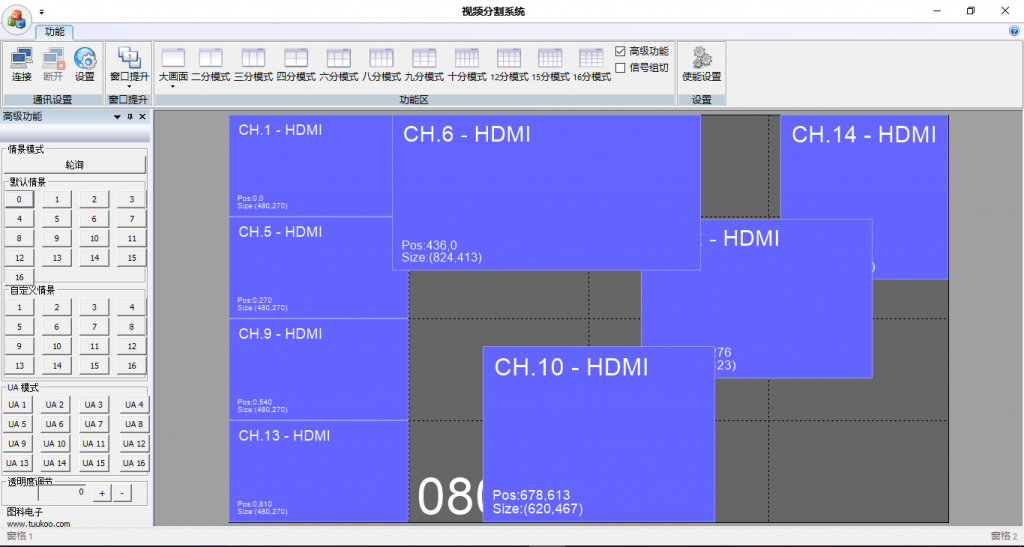

TK-FH系列高清画面分割器标配可视化的界面绿色控制软件TK-FHsoftware.exe，打开即用，不需安装,可以通过RS-232，TCP/IP控制。通过控制软件可以完成画面分割器的全功能控制，如输入信号的切换、通过鼠标任意改变窗口位置及大小、快捷模式的存储和调用、自定义16种快捷模式进行快捷切换…

红外遥控器控制

通过红外遥控可以实现不启动控制电脑而实现所有快捷模式的调用；

可以通过遥控选择每一通道输入信号源，以及对输出分辨率的调整。

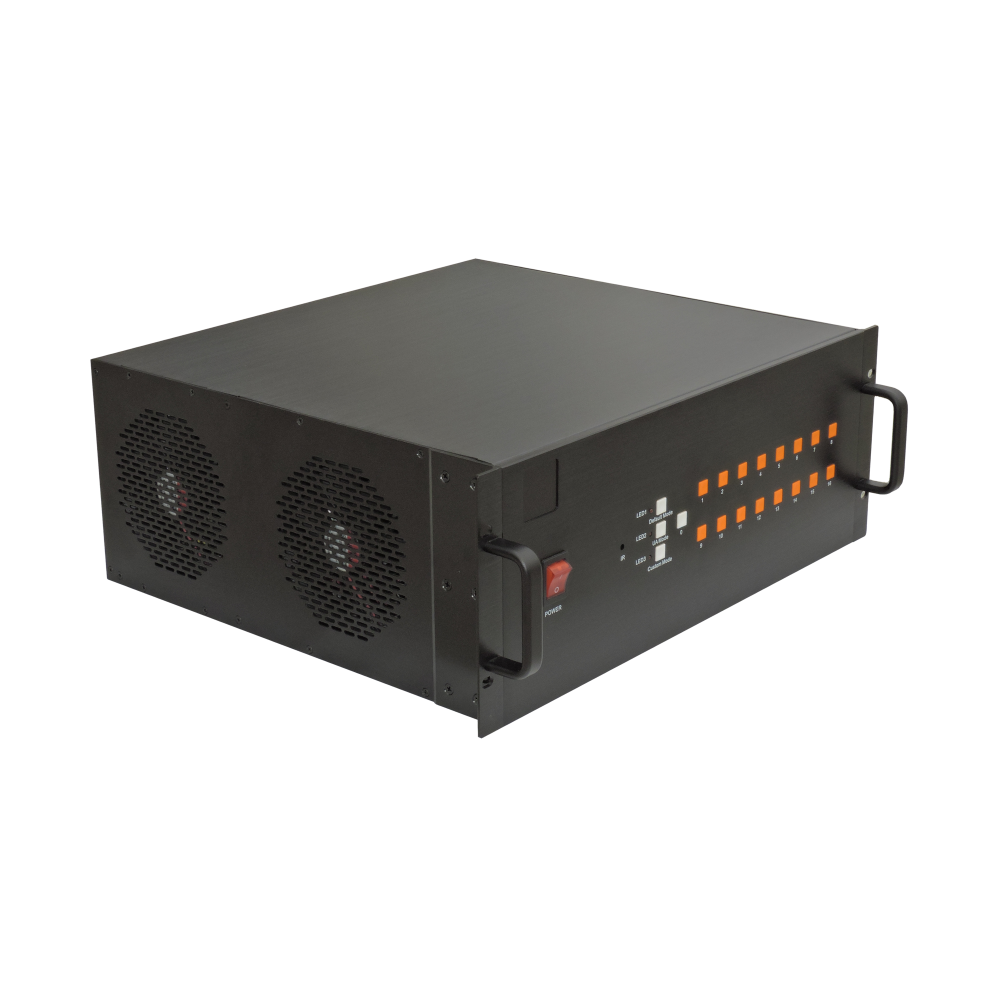

按键控制

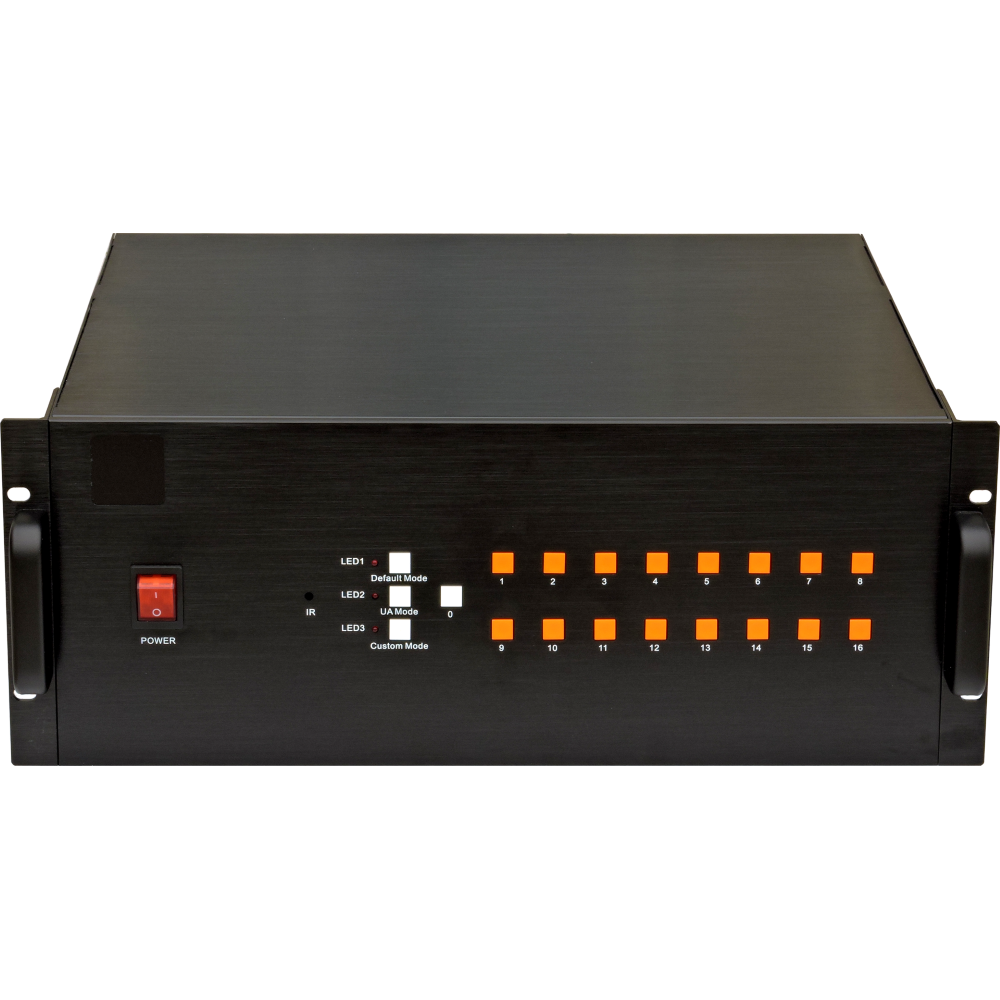

支持机箱按键控制，机箱前面框与遥控相对应,可以实现所有快捷模式的一键调用。

中控控制

TK-FH系列高清画面分割器产品开放了常用的控制代码，用户可根据需求把控制代码写入中控系统，使用中控进行集中控制；

主要参数

名称	规格
HDMI/DVI输入
输入接口	1-16路BNC、1-16路VGA、1-16路HDMI、1-16路USB
分辨率	最大支持1920*1080，向下兼容各种分辨率
色彩深度	24bit,1677万色
缩放和显示	无限制
视频输入
识别方式	视频制式自动识别
图像控制	移动、变形、亮度、对比度、色温；
输出
输出接口	1路HDMI、1路VGA信号同步输出；
输出分辨率	1920*1080/60HZ,可定制此分辨率以下；
输出刷新频率	60Hz
色彩深度	24bit,1677万色
控制方式	RS232 、机箱按键、遥控器；
控制软件	专业高清画面分割器控制软件
电气特性	输入电压：交流90～260V超宽电压
产品尺寸	标信号4U机箱，可直接上工业机柜
功耗	最大15W
