TK-UD4P多功能拼接矩阵

• 支持无缝矩阵、常规4K60HZ拼接、4K60HZ竖屏拼接、镜像拼接功能可选；
• 矩阵模式支持无缝秒切，支持任意或全部屏幕四分割显示；
• 矩阵模式二键切换功能，切换简单、迅速；

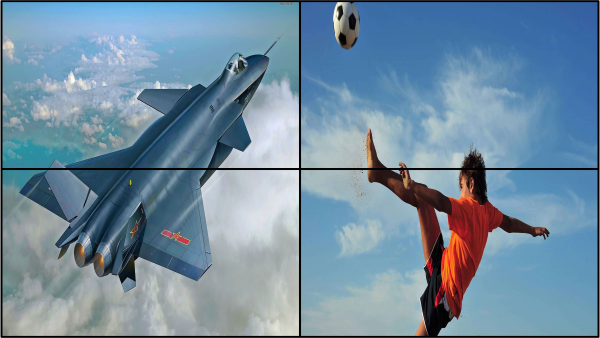

• 拼接模式支持整墙2分割、4分割模式，整墙同时显示2个或4个画面；

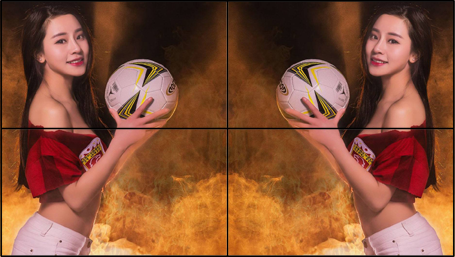

• 拼接模式支持镜像拼接，展示个性化效果；
• 支持4K@60HZ竖屏拼接，图像可整体旋转90度，可设定任意拼接模式；

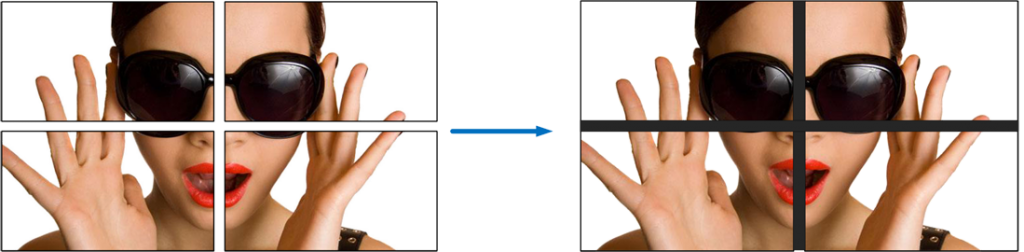

• 支持任意屏幕180度旋转、边缘屏蔽；

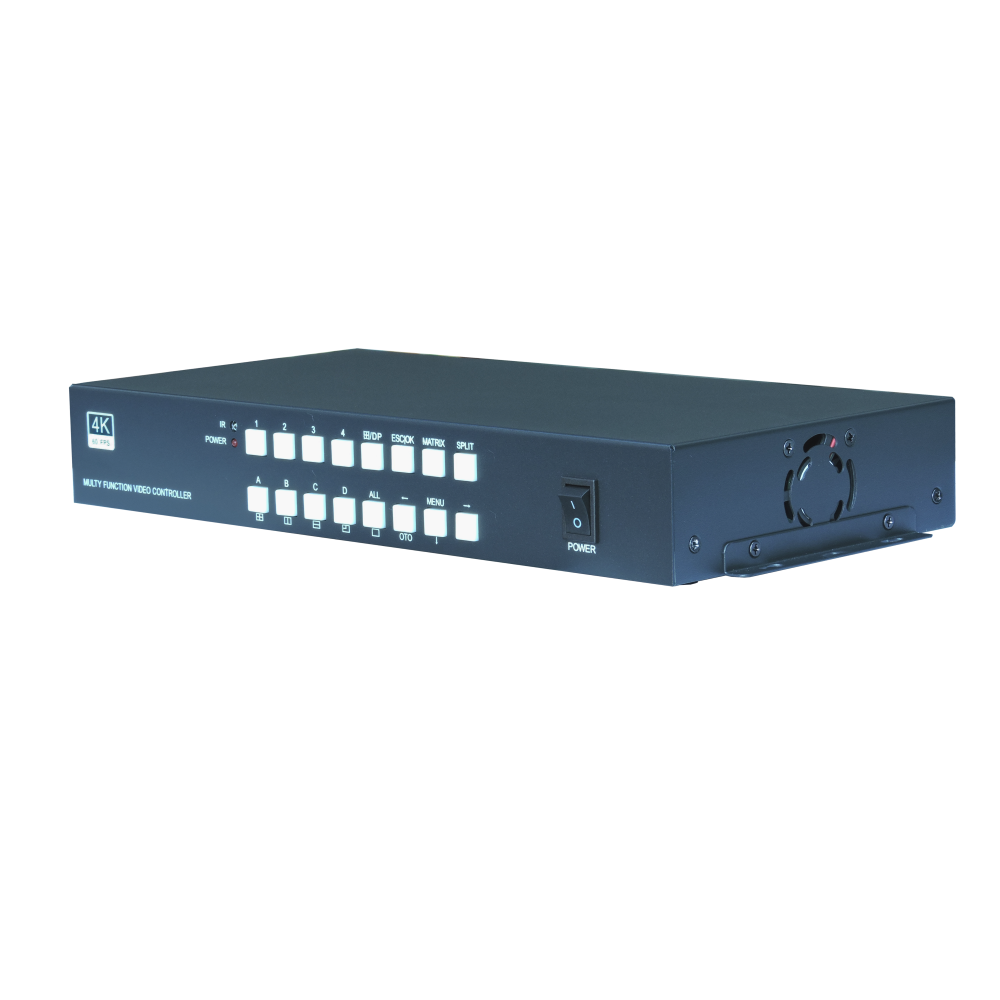

• 支持机箱按键、遥控、软件通过RS-232控制；

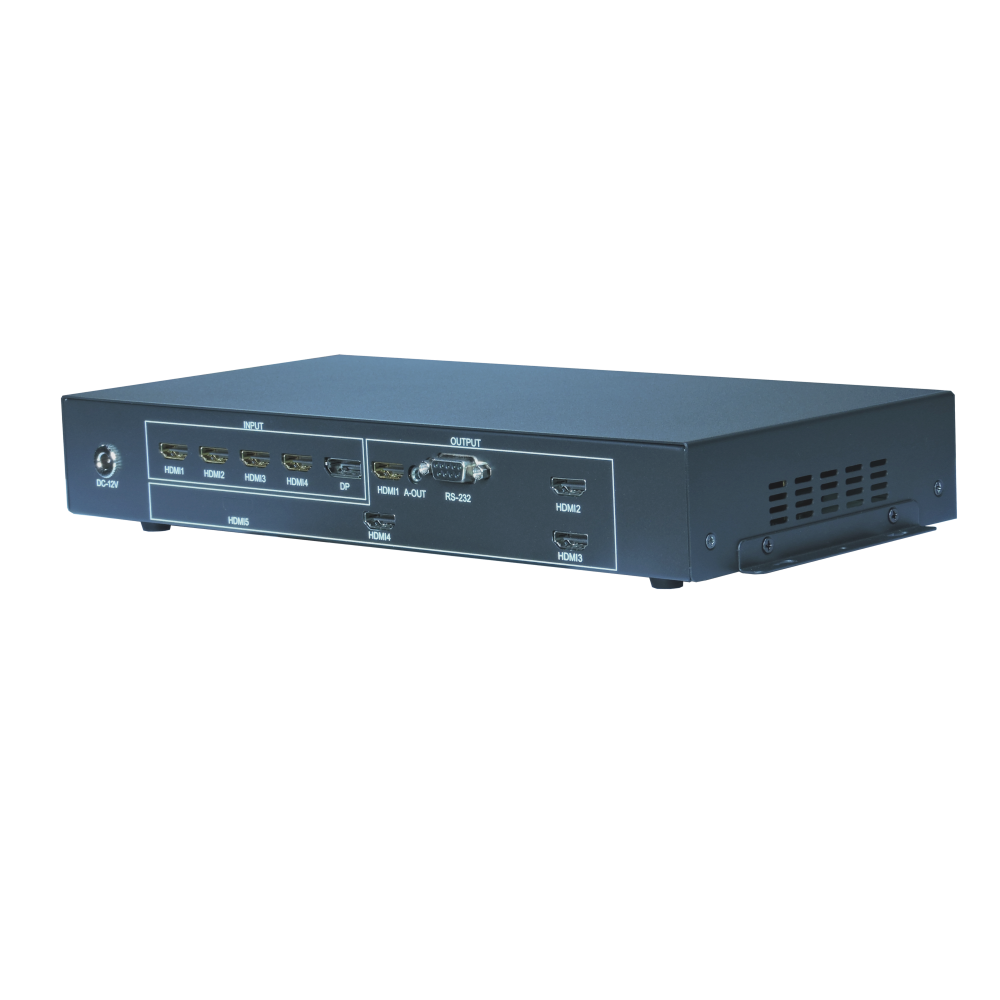

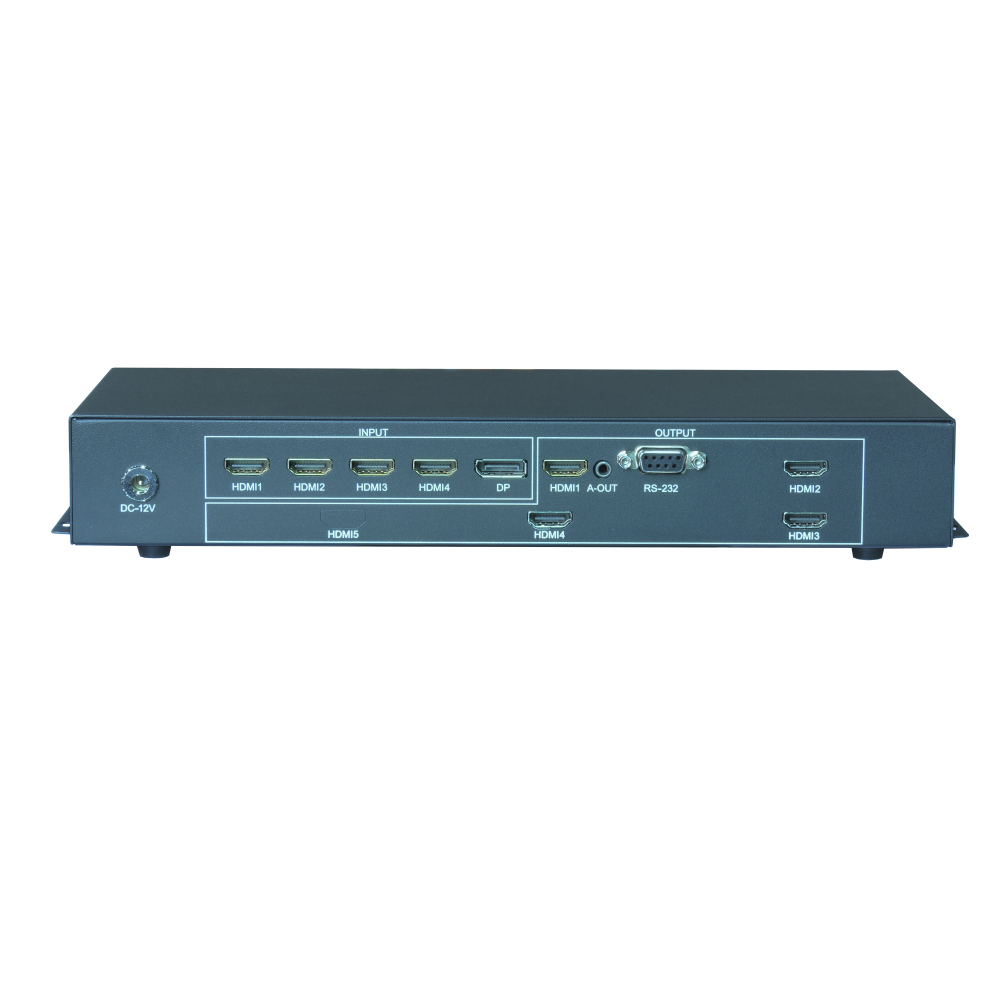

• 输入1路DP1.2、2路HDMI2.0、2路HDMI1.4,最高分辨率4k@60HZ;
• 输出分辨率最高1920×1080@60HZ,矩阵模式自带Scalar功能；

TK-UD4P 是一款集成 4K60HZ 横屏拼接、4K竖屏拼接与4×4无缝矩阵切换功能的一体化处理器，核心亮点在于支持拼接模式与矩阵模式一键自由切换，实现 “一机两用”：既具备 5路 4K 信号拼接能力，又可作为 4 进 4 出矩阵切换器使用，大幅提升设备利用率与场景适配性。

功能切换

TK-UD4P的核心功能是4×4无缝矩阵、4K60HZ竖屏拼接、4K60HZ横屏拼接，4K横屏拼接可以实现镜像拼接和2、4分屏功能，几种功能模式可以通过操作更改。

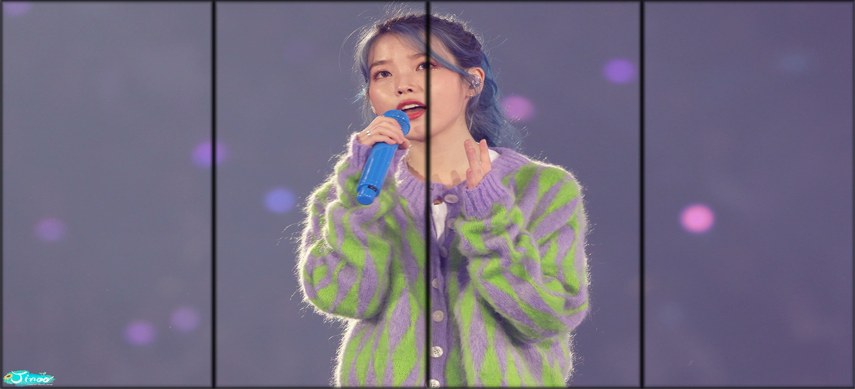

应用于4K60HZ竖屏拼接

TK-UD4P输入端可以对信号进行90、180度、270度旋转，实现4K竖屏拼接。可实现1×3、1×4等4拼接及以内的任意竖屏拼接模式，支持蓝光、安卓、window电脑等任何格式的输入信号源；

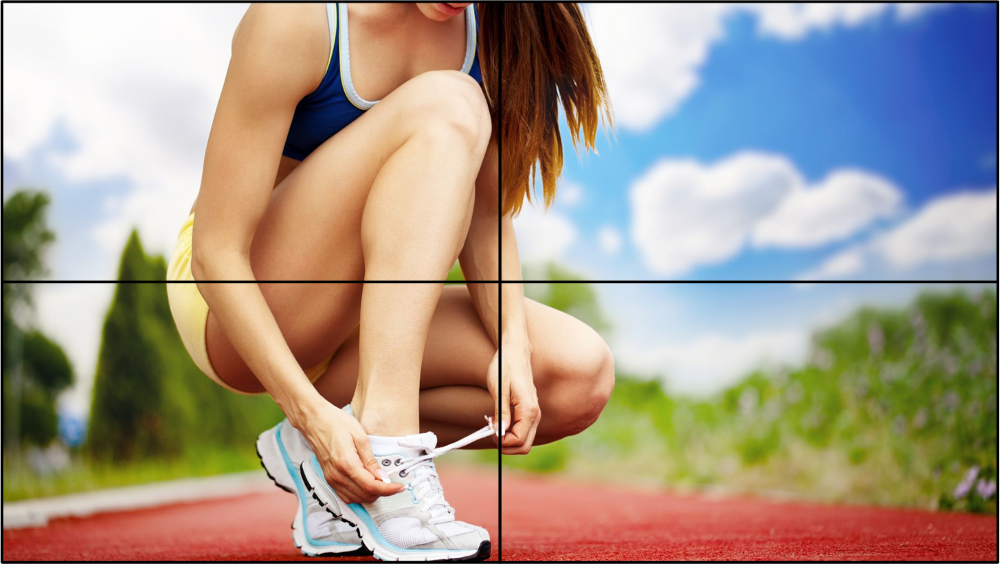

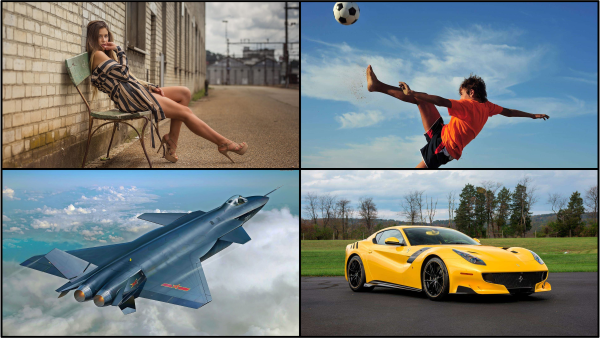

应用于4K普通4K拼接支持墙显示单个画面、整墙四分屏、整墙四分屏；

应用于4×4无缝矩阵

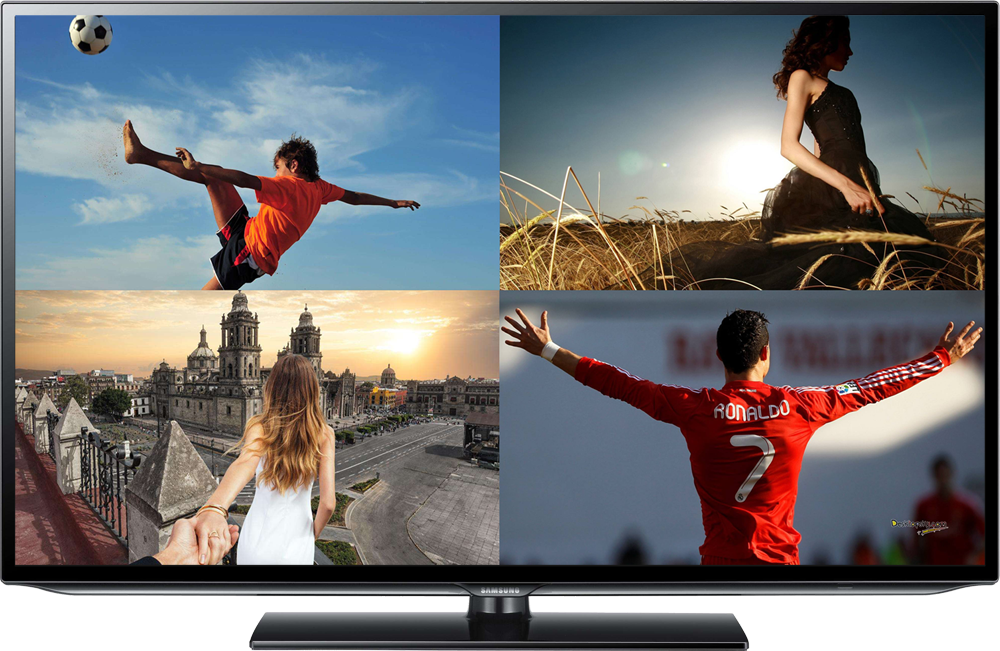

专业级无缝秒切，切换完全不黑屏、不卡顿。具有两键快切功能，能实现任意输入输出的自由切换；与普通无缝矩阵相比，TK-UD4P支持任何一个、多个或者所有屏幕切换至4分屏显示。

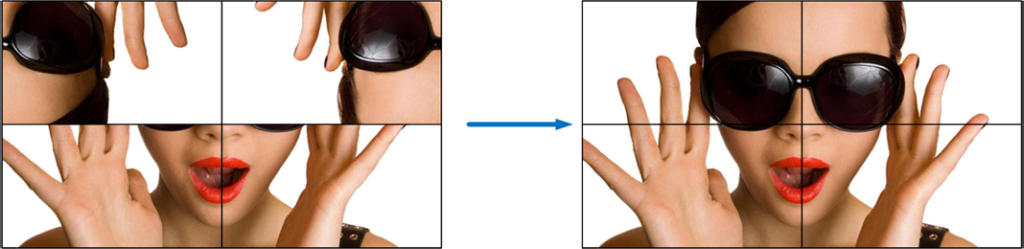

图像180度旋转功能

与普通拼接产品相比，TK-UD4P具有针对每单个显示单元180度镜像翻转功能。用户在使用普通液晶电视拼接时，对上一排液晶电视翻转180度，从而大幅度降低液晶拼接缝隙，减少图像因边缝过大引起的失真。
