TK-UD plus 4K异形拼接器
  • 支持横屏、竖屏、不同大小的液晶屏进行同时不规则拼接；
  • 同时也支持常规拼接快速设置，并支持常规拼接边缘屏蔽功能；
  • 可视化的异形拼接控制软件，方便操作调试；
  • 支持1路HDMI2.0、2路HDMI1.4、信号输入；
  • 支持16路HDMI 1.3信号输出，输出分辨率1920×1080@60HZ；
  • 每个显示单元可以截取输入信号的任意一部分显示；
  • 单机可定制2至12画面拼接，多机级联可定制无限拼接；
  • 可设置任何一个输出端口进行90度、180度、270度翻转功能；
  • 支持3.5mm的耳机接口左右声道立体声独立输出连接立体声音响；
  • 支持90V～264V超宽交流电压输入，可通用于全球任何一个国家；
TK-UD plus 4K异形拼接展示效果视频。
产品概述

TK-UD plus系列超清异形拼接器是定制化的4K画面异形拼接器，单机支持定制2到12画面，多台机器级联可以达到无限拼接，其主要功能是使用任意横屏、竖屏，任意大小的屏幕通过任意位置的摆放拼凑出一幅规则或不规则的个性鲜明的超清显示画面。产品采用先进的图像处理技术，输入信号最大可以支持HDMI2.0，即3840×2160@60HZ，即使在播放快速动画的时候也不会出现延时、丢帧现象。

产品以其优越的性能和高分辨显示特点，广泛应用于需要显示高清视频图像的展示厅，以及需要显示更多清晰丰富细节一些特定场所，例如商场广告屏、活动现场、旗舰店、发布酒   店、俱乐部、酒吧、餐厅等地。时尚与个性兼具的风格，将为用户展示与众不同、个性化、前沿的拼接大屏显示效果。

异形拼接功能

TK-UD plus画面异形拼接器也称创意拼接或不规则拼接，用户可以把相同或者不同大小的液晶屏横向或者纵向任意摆放，通过专业调试软件设置拼接成一个个性化的完整画面。如下图举例拼接效果图片展示：

图像旋转功能

通过控制软件可以设置任何一个输出单元进行90度、180度、270度旋转，再通过第三方软件实现任意角度旋转，实现个性化的多角度不规则拼接效果。

任意截图功能

每个显示单元都可以自由设定截取输入信号的任意部分，以完成图像的异形拼接功能，如下图所示：

任意截图功能
任意截图功能

可视化的控制软

TK-UD plus 4k系列超清画面拼接器标配可视化的界面绿色控制软件VideoWallcontrol,打开即用，不需安装。通过控制软件可以完成画面拼接器的全功能控制，如输入信号的切换、通过鼠标任意拖动窗口位置及大小来完成拼接、屏显的打开与关闭、模式的保存和调用等。控制软件如下图所示：

部分工程案例

异形拼接效果图片

产品参数

名称规格
信号输入

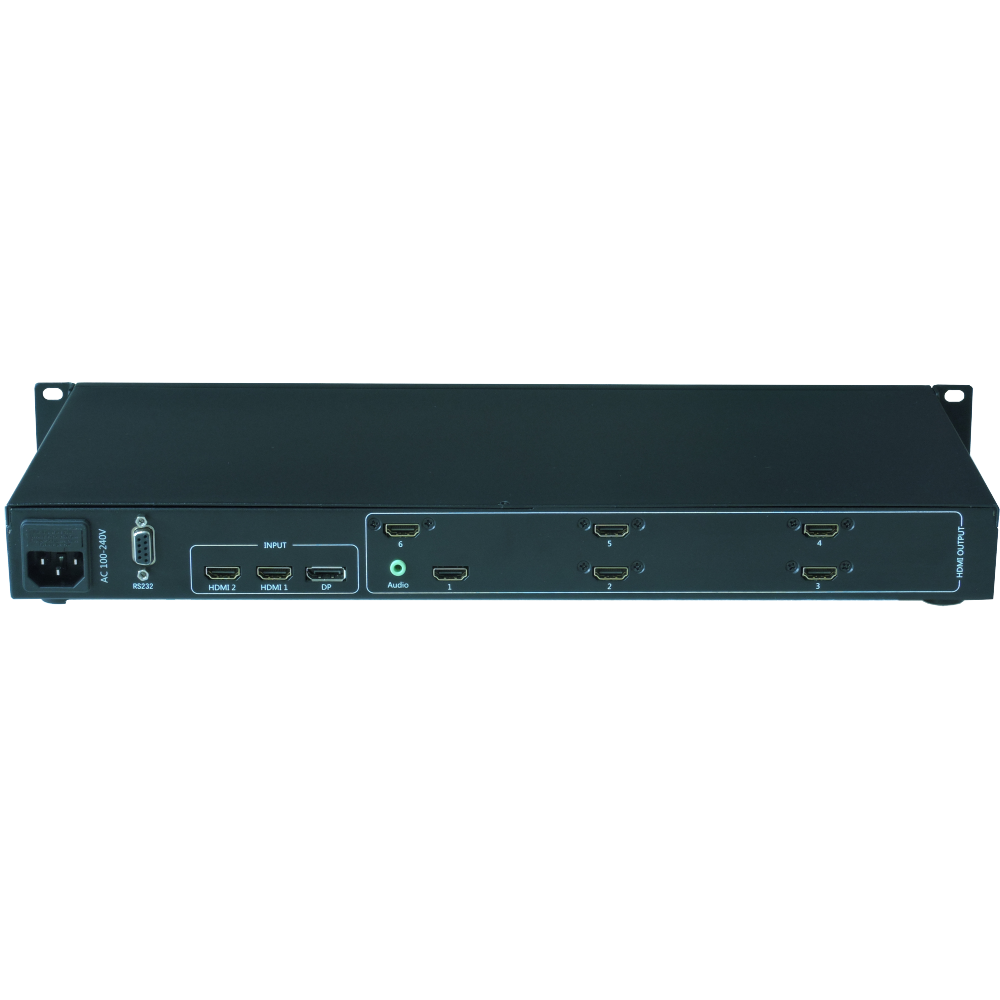

输入接口   1路HDMI2.0、1路DP、1路HDMI1.4信号；
分辨率HDMI和DP支持最大分辨率3840*2160@60HZ，向下兼容；
输出

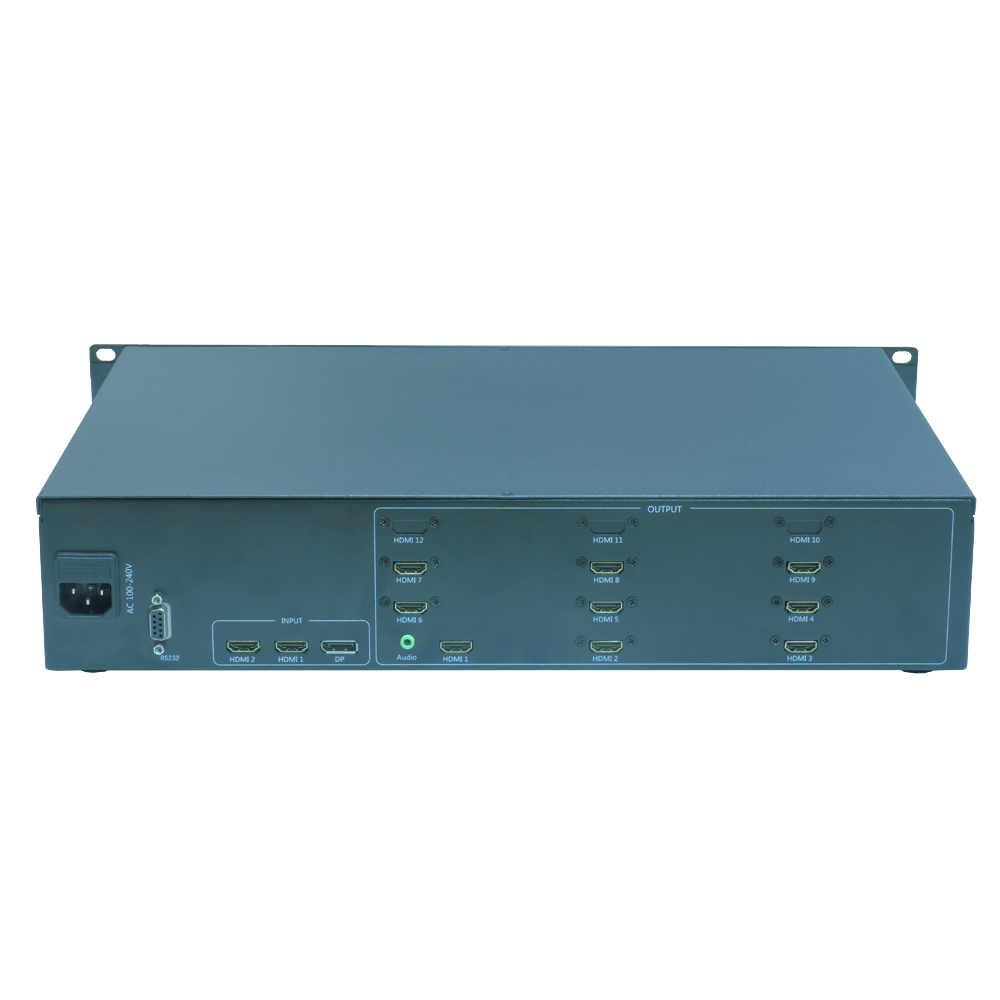

输出接口定制2至12路HDMI1.3输出接显示设备，支持音、视频同步输出；1个3.5mm音频左、右声道立体声，用于接立体声音响；
输出分辨率1920×1080@60HZ；
色彩深度   24bit,1677万色
控制方式机箱按键、软件控制；
输入电压交流电压100-220V；
显示模式异形拼接及标准拼接模式等

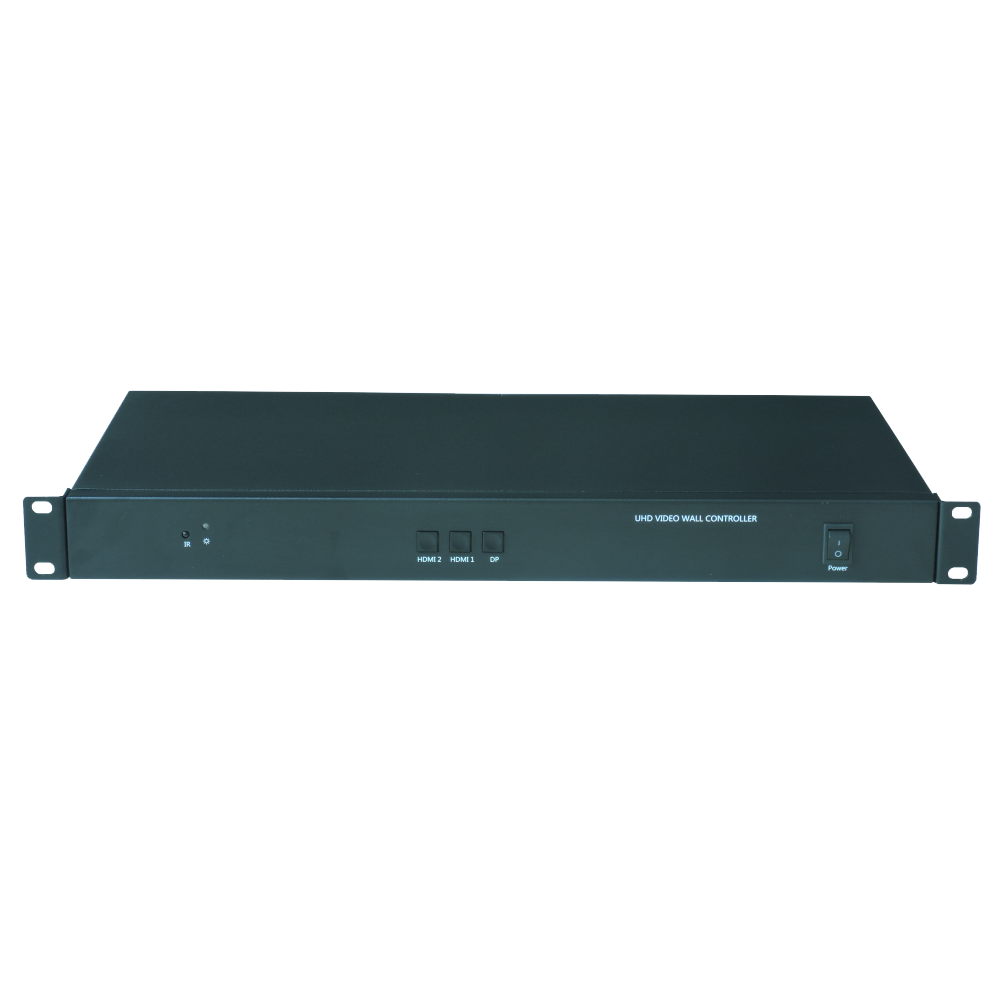

产品尺寸(1U)440mm(长)x240mm(深)x45mm(高)

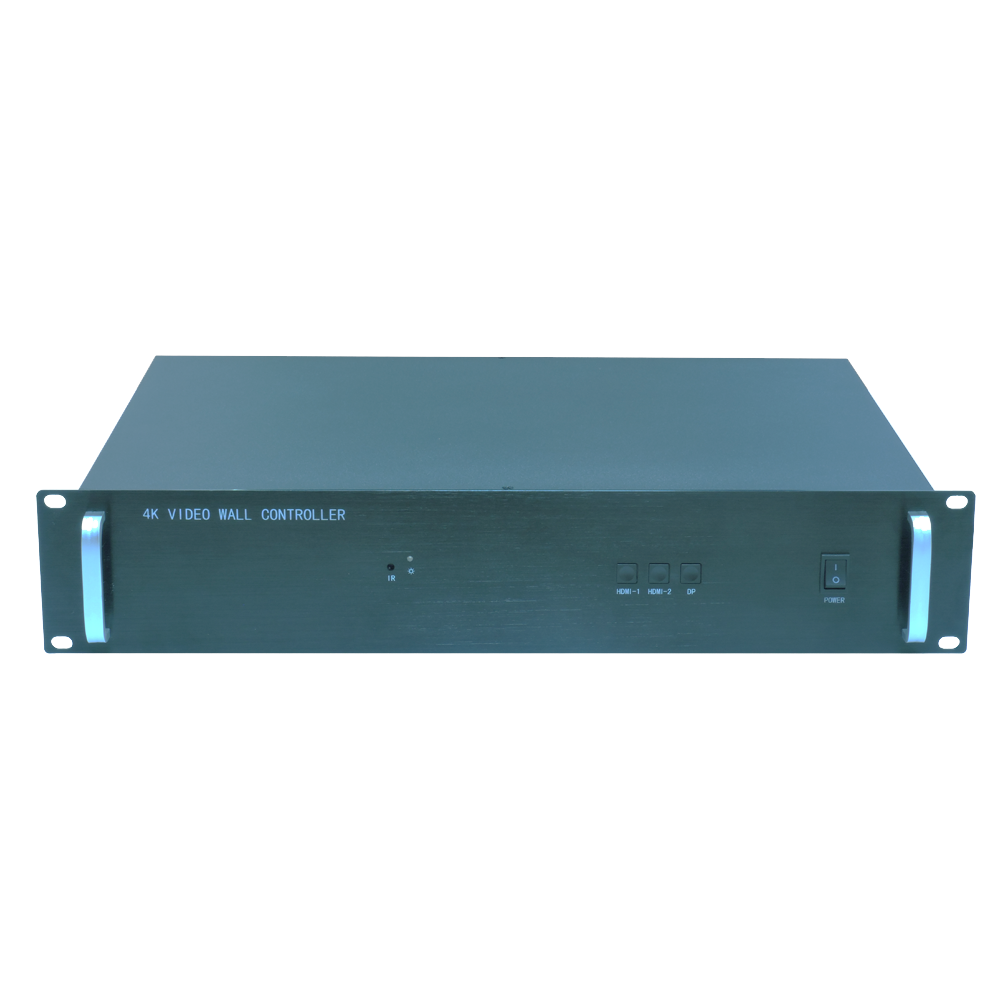

产品尺寸（2U）442mm(长)x242mm(深)x90mm(高)
净    重（1U）3.0KG、（2U）3.6KG
功耗最大20W

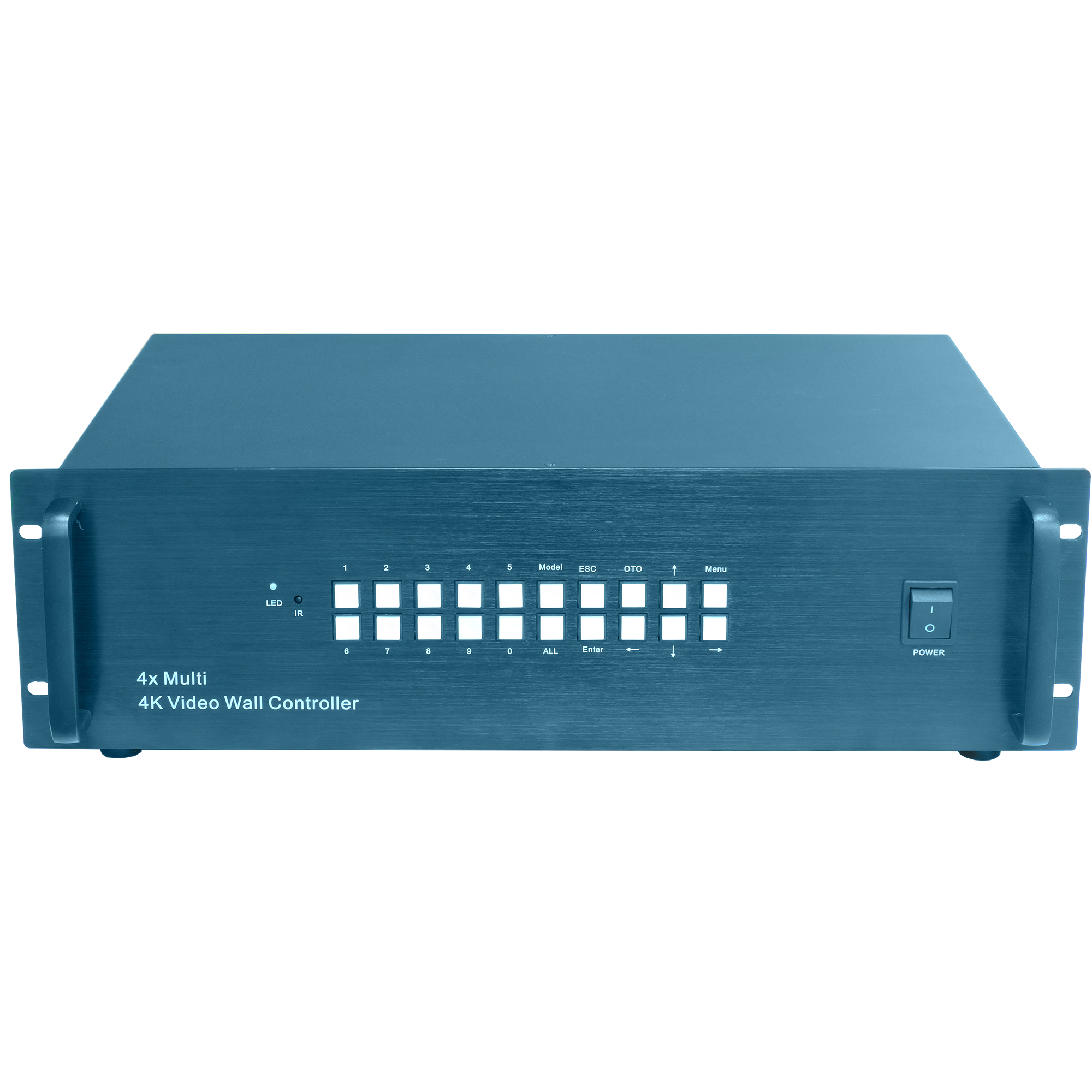

相关产品
