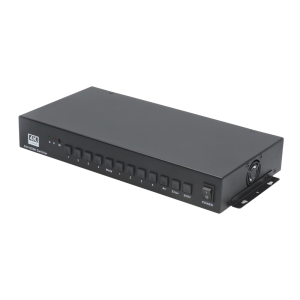

TK-MT0404 4K矩阵切换器
  • 采用一体式的结构设计方案，标配4路HDMI输入和4路HDMI输出；
  • 可同时兼容HDMI, DVI信号格式；
  • 可支持遥控器快捷保存并调用当前模式；
  • 接口带宽 3.4Gbps（总带宽 10.2Gbps），支持最高分辨率： 3840x2160P@30;
  • EDID学习功能，可以读取显示设备EDID并写入输入端，大大提高矩阵兼容性；
  • 支持 HDCP1.4 版本，具备杰出的安全和数字内容保护能力；
  • 支持蓝光DVD或其它需要带HDCP解码的设备；
  • 具有掉电记忆功能，带有断电现场保护功能；
  • 标配机箱按键、红外遥控、RS-232串口、中控控制，可选配TCP-IP或web控制；

TK-MT04是一款支持4路HDMI输入和4路HDMI信号输出的高清4X4 HDMI矩阵切换器。可以实现任意输入输出信号的随意切换，最高可以支持4K@30HZ的超清分辨率并向下兼容。

支持分辨率

采用进口主芯片，支持真正的4K30HZ RGB格式输入及输出，向下兼容。

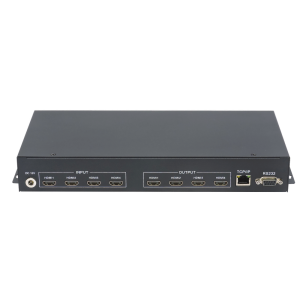

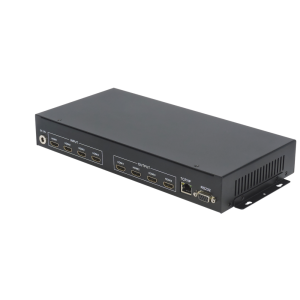

输入和输出接口

支持4路HDMI输入、4路HDMI输出。

EDID学习功能

读取显示端EDID，并把显示端EDID信息写入输入接口，使电脑输出与显示设备相匹配分辨率，大大降低信号源与显示终端不兼容方面问题。通过EDID学习功能，可以匹配DVI类型显示器。

切换速度

快速切换，信号切换时间在1秒钟以内。

控制方式

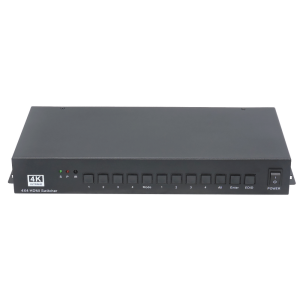

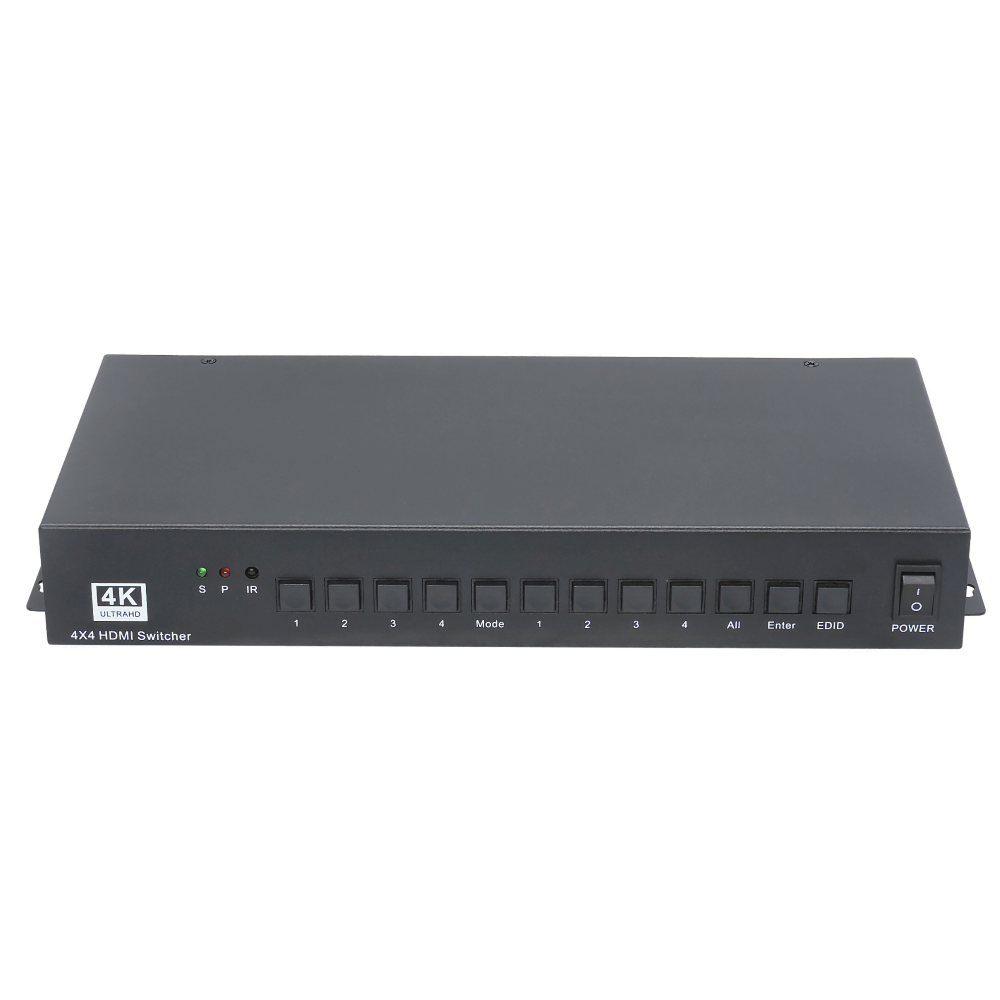

  • 机箱按键；
  • 红外遥控器；
  • 专用控制软件通过RS-232串口；
  • 标配web网页控制，可选配TCP/IP控制，两者2选1；

技术参数

             型号 /技术规格     TK-MT0404
视频输入
输入HDMI 1.4 , HDCP1.4
输入连接器HDMI1.4
输入阻抗50Ω
视频输出
输出HDMI 1.4 ,HDCP1.4
输出连接器HDMI1.4
输出阻抗50Ω
视频信号
增益0 Db
视频信号HDMI
最大支持分辨率3840*2160@30HZ,1920*12000@60HZ，1920*1080@60HZ，向下兼容
EDID管理支持EDID学习功能
HDCP 管理支持高带宽数码内容保护HDCP1.4标准。
音频信号
数字音频支持HDMI音频传输
控制部分
串行控制口9针母RS-232连接器
红外远程遥控默认红外远程遥控
前面板控制按钮
IP控制协议网络TCP/IP控制（web网页和TCP控制2选1）
Web控制通过手机、平板、电脑以网页形势控制
常规
电源DC12V
功耗9W
机箱尺寸、重量303mm（长） x 148mm（宽） x 45mm （高）重量：1.2kg
包装尺寸、重量包装尺寸：400mm(长)x250mm(宽)x95mm(高)，重量：1.6KG
