产品概述

TK-GT系列点对点超大分辨率拼接器是一款高集成、高性能、高适配的专业可视化拼接处理设备，采用行业标准1U、2U、4U机架式机箱设计，安装便捷、适配机房标准化部署，可完美适配各类专业大屏可视化场景。设备单机最大支持64路点对点、超大分辨率等比例拼接，硬件性能强劲，拼接规格上限高。
本系列产品支持选配多种规格点对点拼接模块，支持个性化按需定制，核心优势在于以极简显卡配置实现超大尺寸点对点拼接，大幅降低项目硬件成本与设备布线复杂度。经典应用场景中，仅需一张4输出显卡，即可驱动36个显示单元完成无偏差完美点对点拼接，性价比与实用性远超传统拼接设备。

点对点拼接功能

传统多进多出的拼接处理器往往是将一路高清2K信号进行放大拼接，拼接后图像显示模糊，并且由于分辨率有限使类似于大数据的应用不能完全显示用户所需的全部内容。而使用TK-GT系列点对点拼接器则可以实现单屏完全无损显示，有足够大的分辨率去支撑大数据所需显示的丰富内容。比如一个3×6的拼接墙使用点对点拼接器，显示的分辨率为11520×3240,与普通拼接器相比更清晰，更重要的是显示的数据量是2K拼接器的18倍，如图所示：

超大分辨率非点对点显示

并非所有项目需求都需要完全点对点显示，但却需要整个拼接墙所呈现的分辨率远大于4K，使用TK-GT系列点对点处理器也可以轻松实现。

拼接模式

支持所有横屏、竖屏、寄数屏拼接模式。可根据用户的实际需求，出厂前配置好拼接模式，用户现场直接根据屏序和机器端口号连接，简单方便。

丰富的拼接模块

TK-GT系列点对点拼接器具有丰富的拼接模块，能够根据用户需求选择适合的模块进行搭配。大多情况可大大降低用户的电脑配置成本，使有限的显卡接口数实现超大规模的拼接路数量。

标准机架式

根据不同的拼接模式，选用标准1U、2U或者4U机箱，部分模式使用一台4U机箱即可完成最大64块液晶屏的拼接。使用单台标准工控机箱使现场机柜更加整齐、设备安装维护更加方便，同时标准机箱也更加提加工程档次…。

无输入信号自动待机

连接TK-GT点对点拼接器的电脑关机后，拼接处理器也会处于芯片待机状态，使输出端口无信号输出。如果使用的拼接屏也具备无信号输入自动待机或关机功能，用户在使用整套大屏时更为方便，不需要专门去断开拼接墙电源。

配合点对点开窗软件使用

传统的拼接处理器使用在展览展示领域时，由于需要展示多个视频、图片或网页，往往需要配置多个信号源，这样不但增加很多硬件成本，而且多套设备的管理也会变得很繁琐。而使用TK-GT系列点对点拼接器在展示多图片、视频、网页的时候，则只需要一台电脑、一台点对点拼接器和一套开窗软件，则可以实现多个不同的内容分别在多个不同的显示单元以2K无损清晰度显示，操作更为简单。下图所示，3×3点对点，整体分辨率5760×3240,通过开窗软件实现多画面显示：

技术参数

名称	规格
输入信号
输入接口	可定制最大8组信号输入，每组1路HDMI2.0 ,1路DP1.2
输入分辨率	根据拼接规模定制多种不同的超大分辨率，如8K、16K甚至更高。
色彩深度	24bit,1677万色
输出
输出接口	根据拼接墙定制输出路数，单机最大64路HDMI输出；
输出分辨率	1024*768@60HZ，1280*800@60HZ，1280*720@60HZ，1920*1080@60HZ，1920*1200@60HZ，可选配
输出刷新频率	60Hz和30HZ可选
色彩深度	24bit,1677万色
电气特性	输入电压：交流110-220V；
机箱尺寸、重量、功率

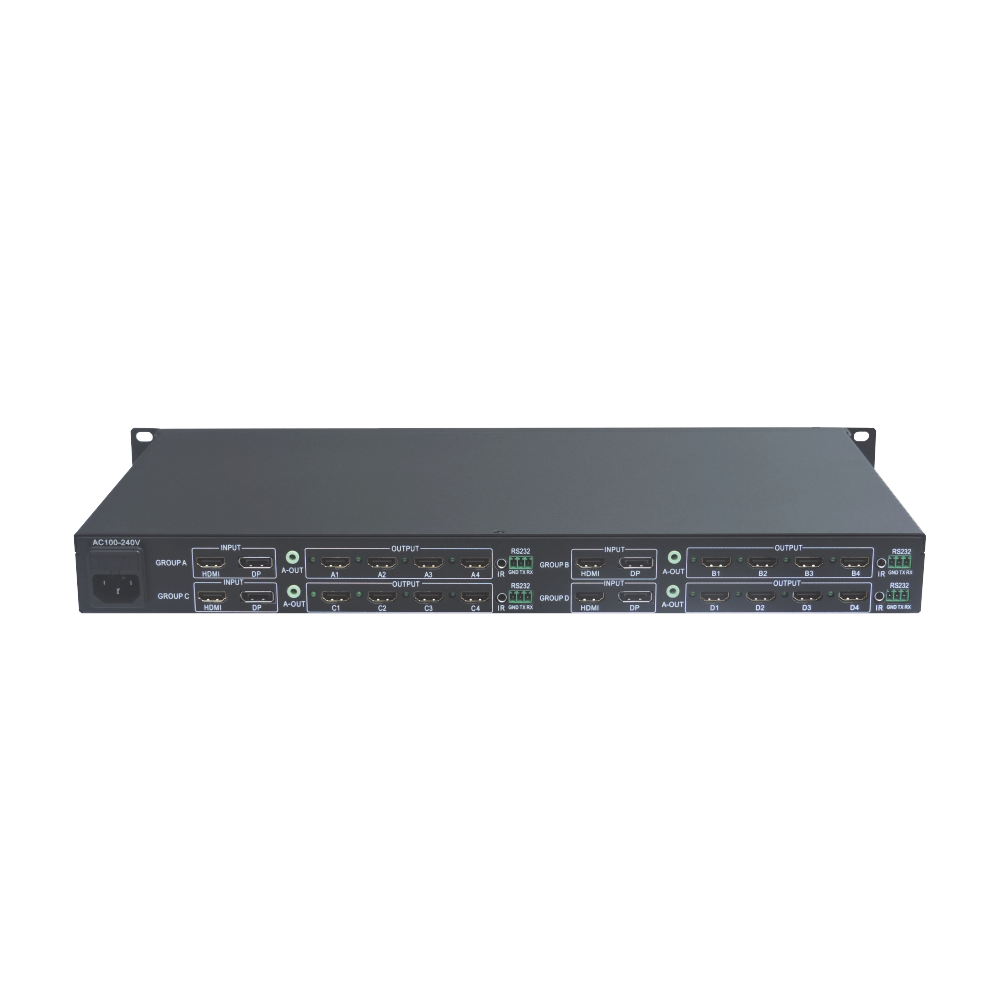

1U机箱	机器尺寸：440mm(长)x243mm(宽)x45mm(高)，重量：3.4KG
	包装尺寸：545mm(长)x330mm(宽)x120mm(高)，重量：4.1KG

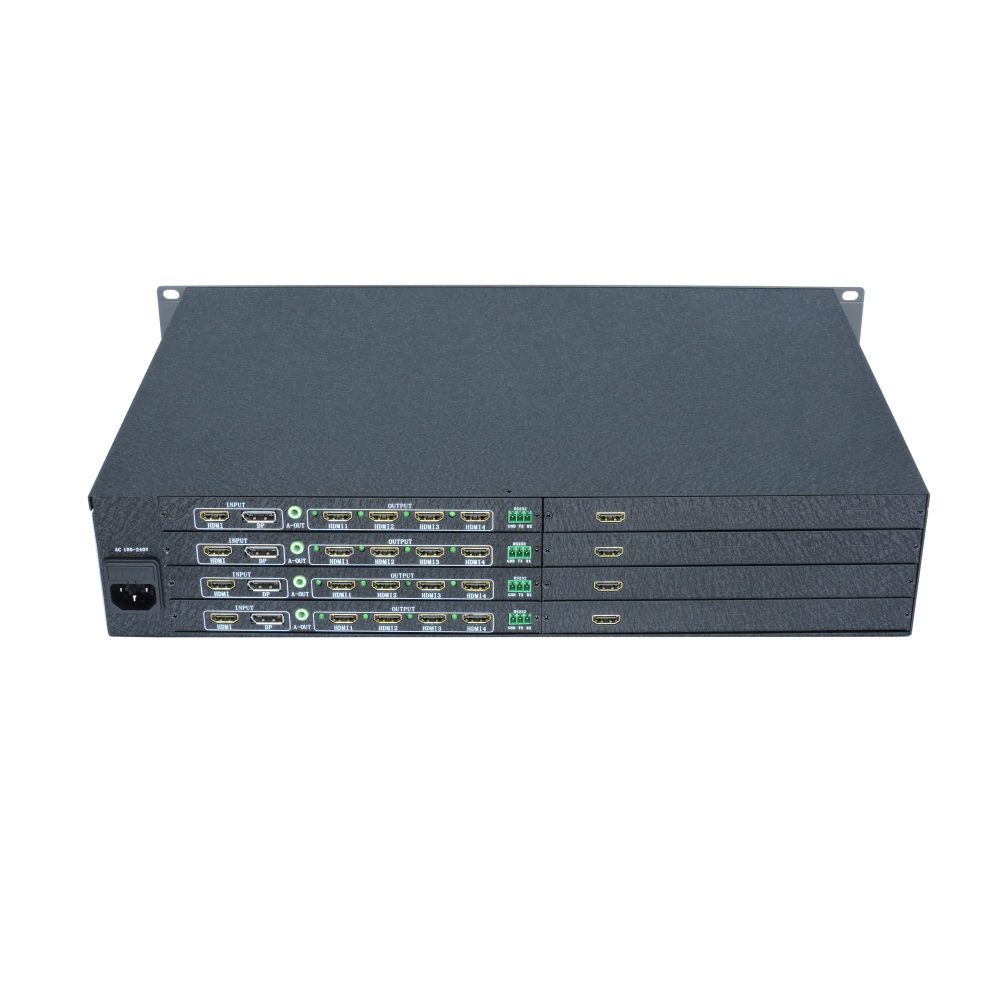

2U机箱	机器尺寸：440mm(长)x310mm(宽)x88mm(高)，重量：8.7KG
	包装尺寸：525mm(长)x400mm(宽)x180mm(高)，重量：10.45KG

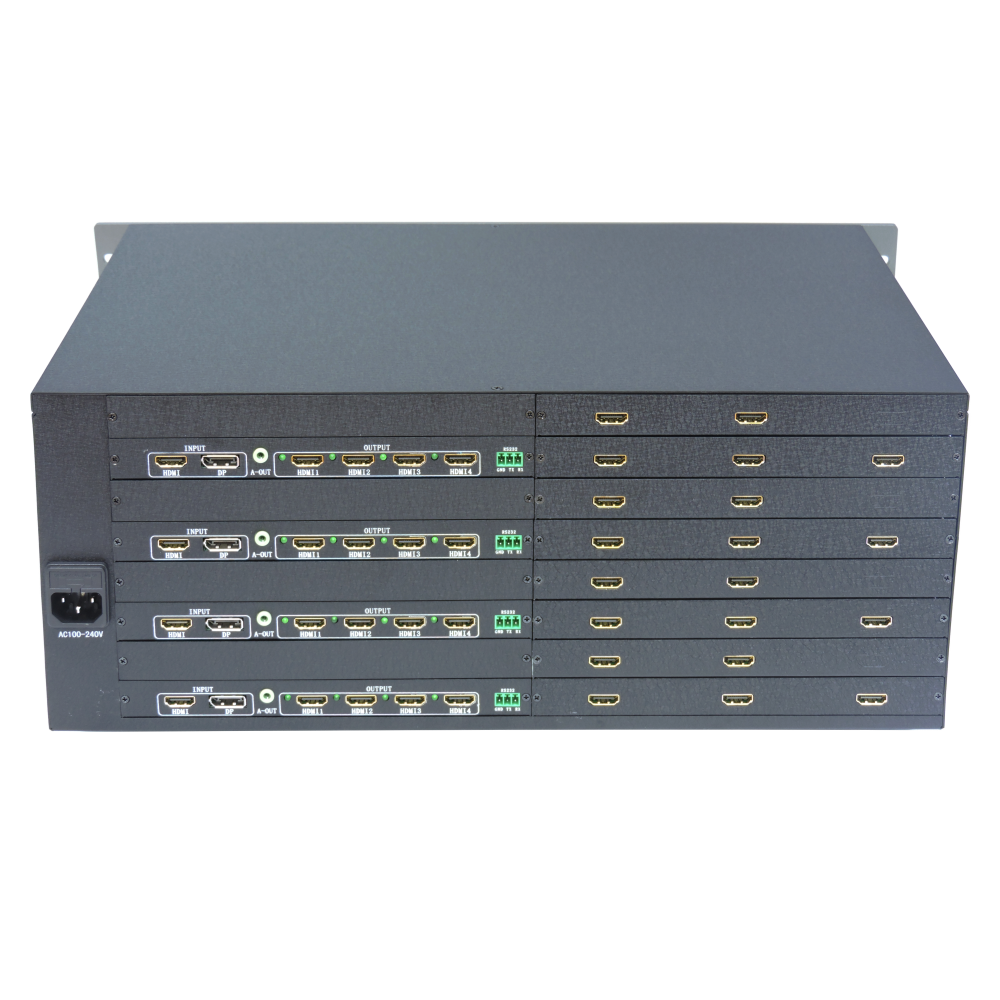

4U机箱	机器尺寸：440mm(长)x310mm(宽)x175mm(高)，重量：12.2KG
	包装尺寸：620mm(长)x570mm(宽)x280mm(高)，重量：19KG
