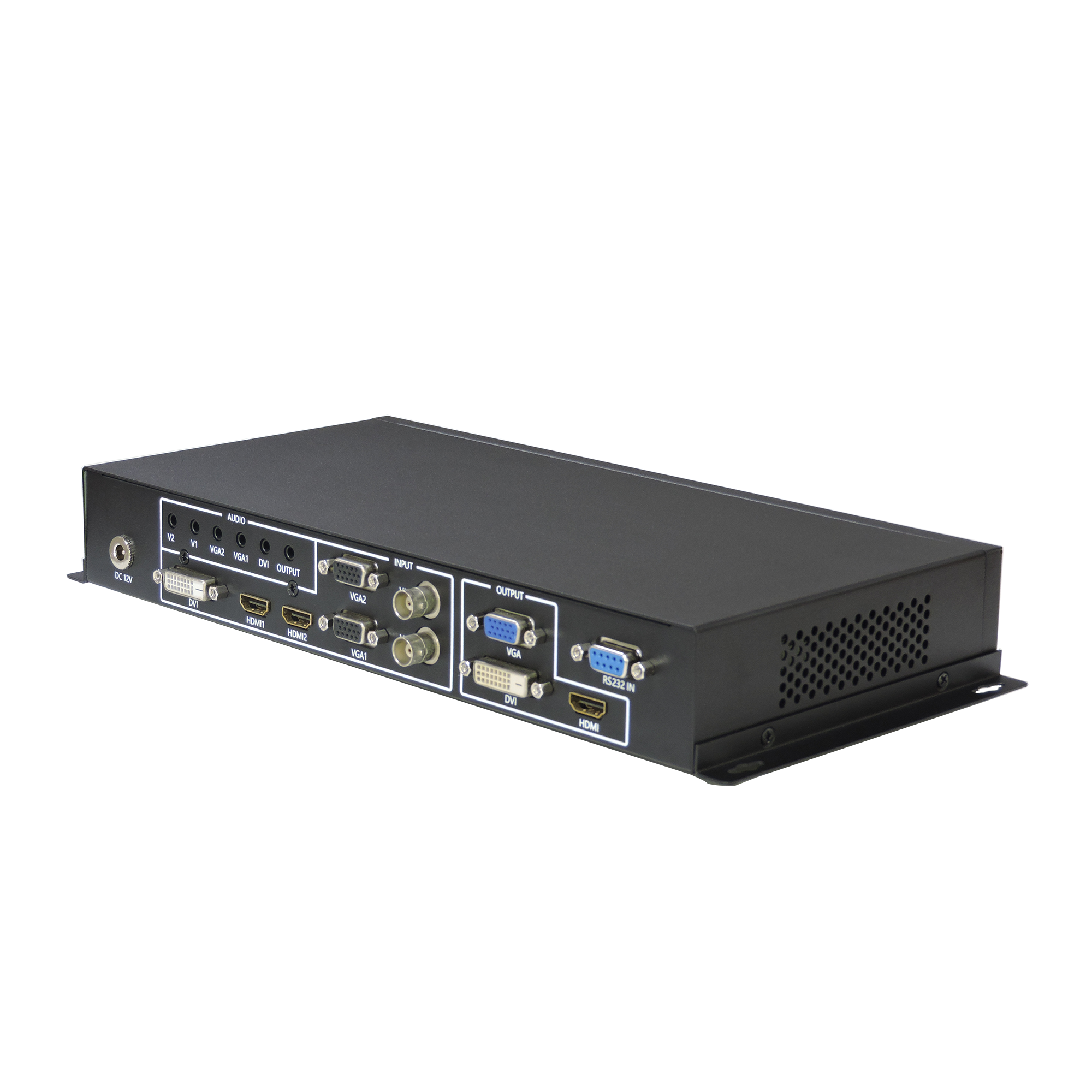

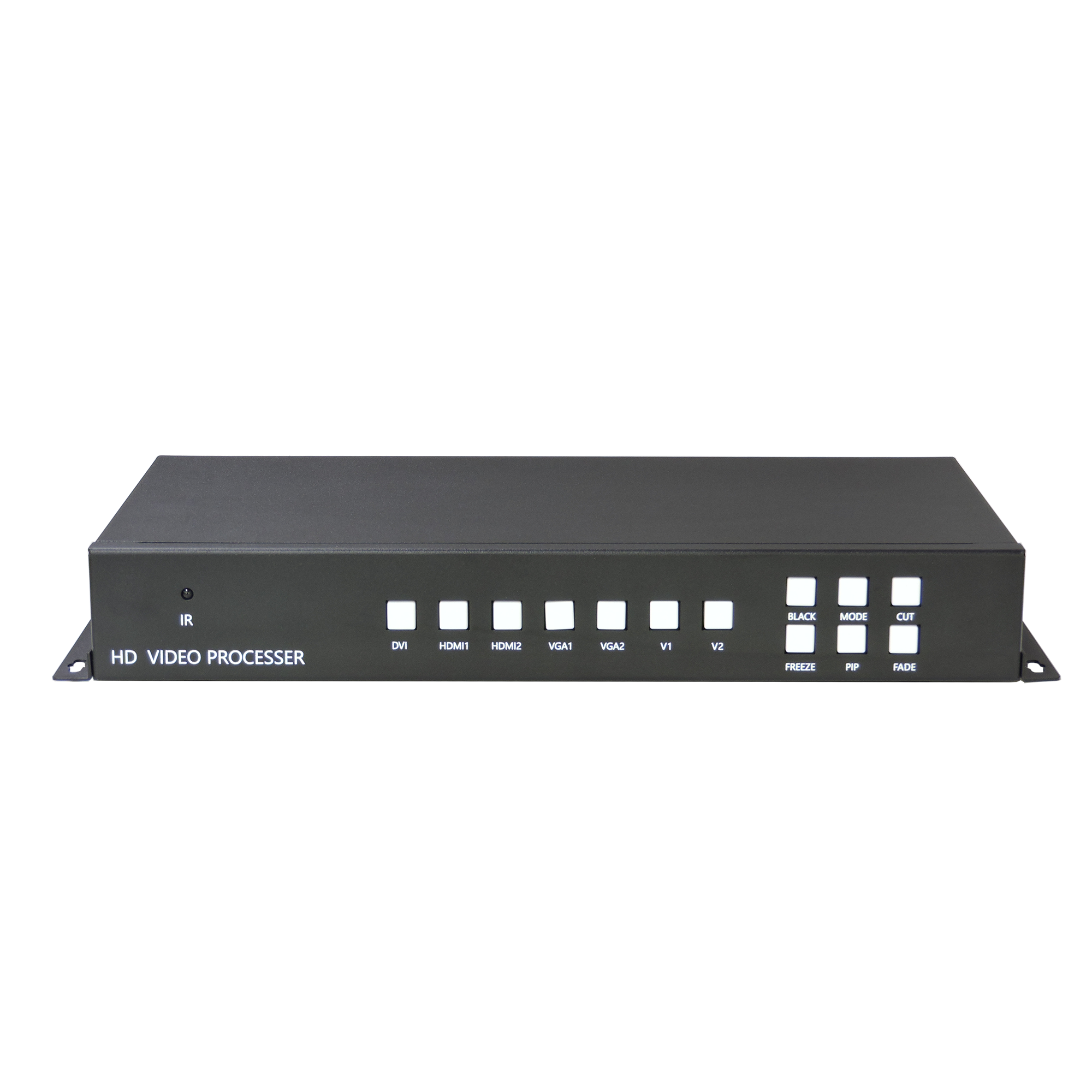

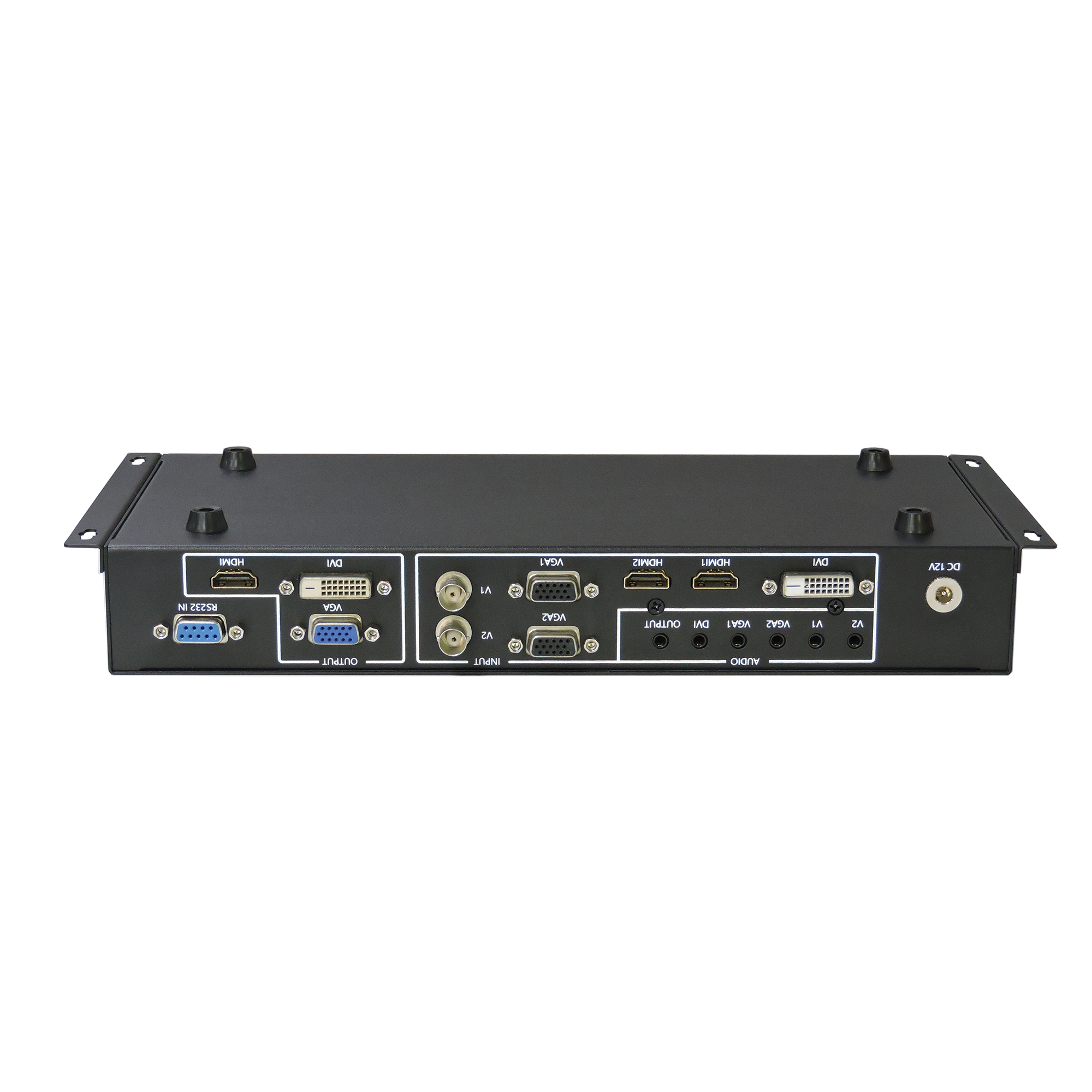

TK-5000L混合信号无缝切换器
- 支持1路DVI、2路HDMI、2路VGA、2路BNC总计7个信号输入；
- 1路HDMI输出、1路DVI输出、1路VGA输出；
- 支持所有输入信号独立3.5mmm音频口同步切换输出；
- 支持1920×1080等多个输出分辨率，最高可达3840×660@60HZ；
- 支持任意位置、任意大小的画中画；
- 支持无缝的快切和淡入淡出的切换效果；
- 支持画面冻结功能、一键黑屏功能、任意截图功能；
- 支持机箱按扭、红外遥控、RS-232串口控制；
- 机箱小巧，大大减少很多展示店摆放空间；
产品概述
TK-5000L是一款高性能的无缝混合信号切换器，使用先进的欧美图像处理芯片进行方案设计。产品设计采用了30位数字图像处理技术，先进的去隔行信号处理和用于专业级演示环境的真正无缝切换技术。
产品支持输入信号源进行无缝切换，淡入淡出等切换效果，还可以支持画中画对信号源进行任意大小、任意位置的处理；同时还可以支持画面冻结、输出一键黑屏等功能。
与市场普通的混合信号处理器相比，TK-5000L支持分辨率最高可以达到3840×660@60HZ；输入的信号源更多，支持1路DVI、2路HDMI、2路VGA、2路BNC总计7个信号输入，支持所有输入信号独立音频同步切换输出。

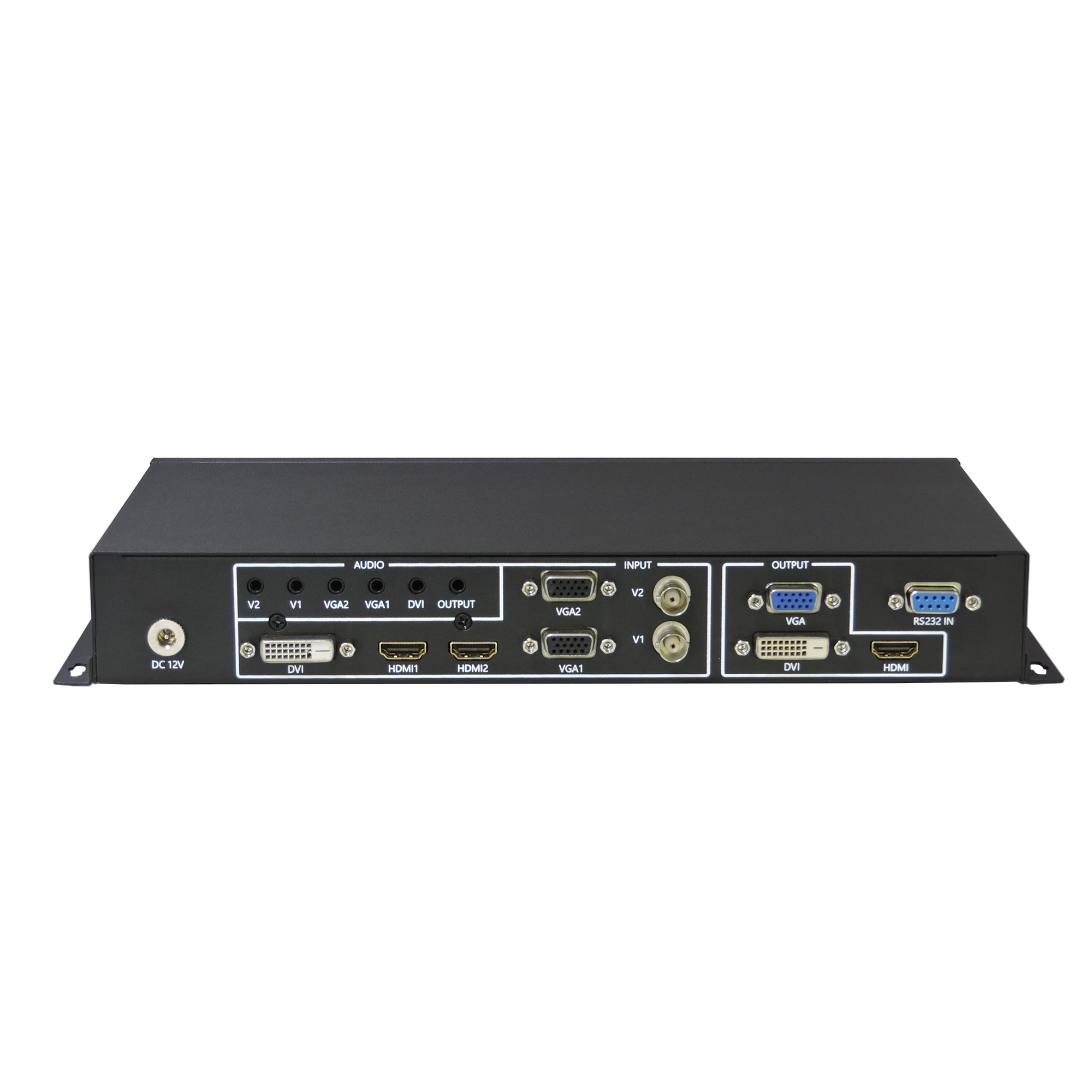

多格式信号输入及切换
2个HDMI、2个VGA、1个DVI、2个BNC复合视频共计7个信号输入，7个输入信号可切换显示。
多格式信号输出
1个VGA、1个HDMI、1个DVI信号同步输出，显示同样画面。

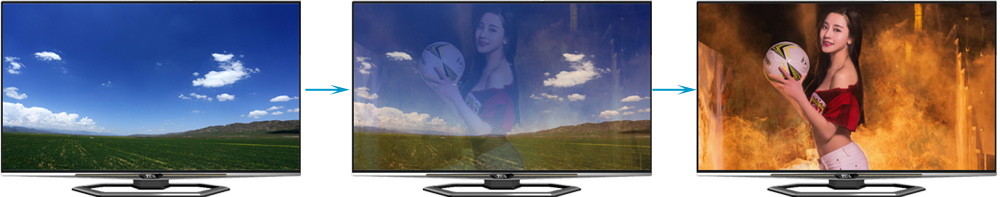

无缝切换功能
支持信号无缝切换、淡入淡出、快速切换切换效果，切换不黑屏、不闪烁。
信号scalar倍线功能
所有不同格式、不同分辨率、不同刷新率信号转换成设定的分辨率和刷新率输出，使输入信号更好的兼容显示单元。
多种不同分辨率输出可选
支持多种不同的输出分辨率可选，兼容多种不同分辨率显示器：
1024X768@60HZ 1280×720@60HZ 1280×720@50HZ 1440×900@60HZ
1280×1024@60HZ 1366×768@60HZ 1600×1200@60HZ 1680×1050@60HZ
1920×1080@60HZ 1920×1080@50HZ 1920×1200@60HZ 1024×1280@60HZ
2048×640@60HZ 2048×1152@60HZ 2304×1152@60HZ 2560×816@60HZ
1536×1536@60HZ 3840×660@60HZ

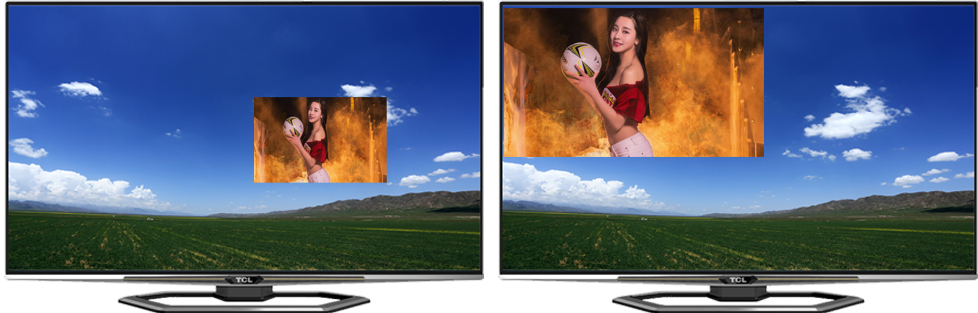

画中画功能

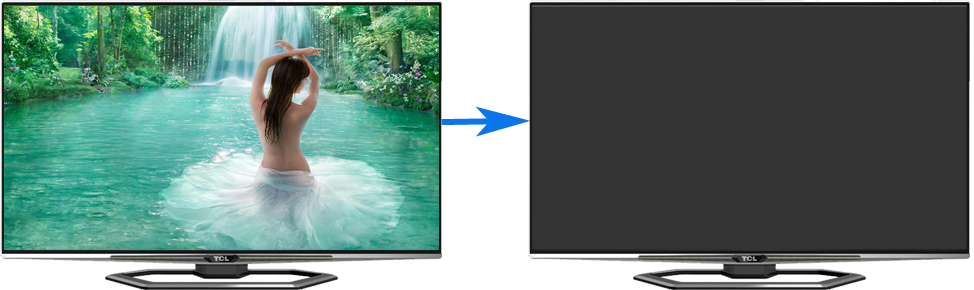

一键黑屏功能
支持按键一键黑屏切换功能，方便某些需要完全关闭显示内容或者降低室内亮度的场所或瞬间，方便实用；
图像冻结功能
支持按键一键黑屏切换功能，方便某些需要完全关闭显示内容或者降低室内亮度的场所或瞬间，方便实用；
任意截图
截取信号源任意一部分图像放大至全屏显示。

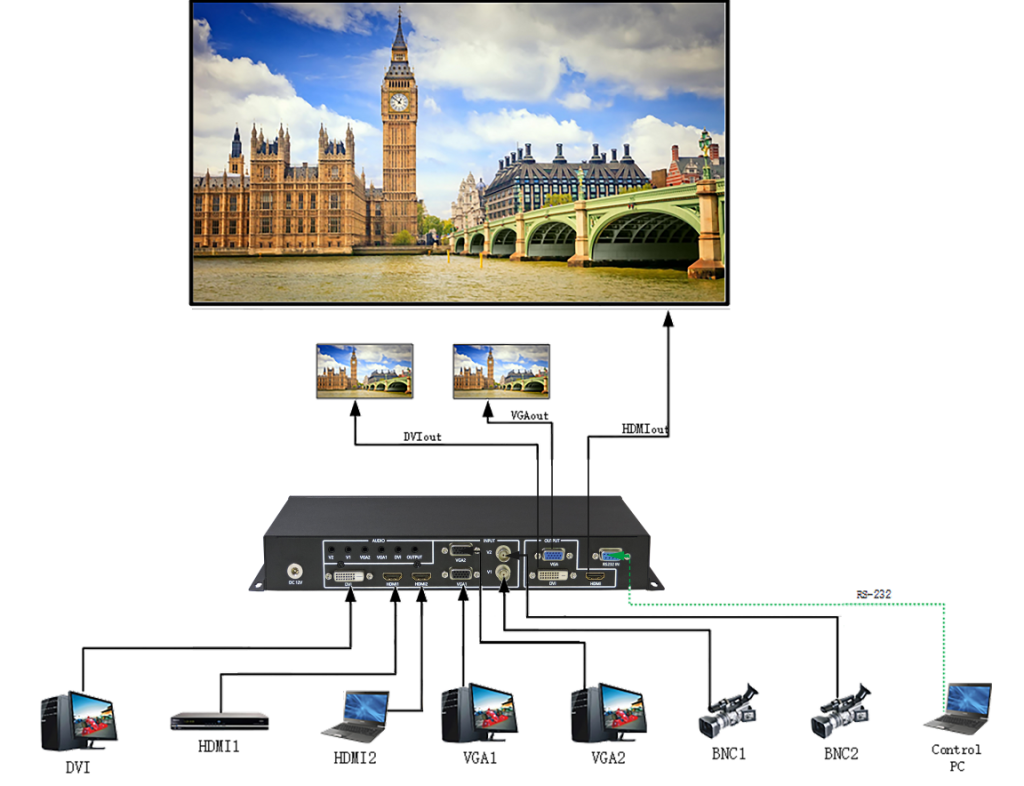

产品扩朴图
技术参数
| 视频输入 | ||
| 端口 | 数量 | 规格 |
| 视频(BNC连接器) | 2路 | PAL、NTSC、PAL-M/N、SECAM |
| VGA(DB-15) | 2路 | VESA标准，PC to 1920×1200，HD to 1080p |
| HDMI 1.3a | 2路 | 480i/p、576i/p、720p、1080i/p，色深支持8、10、12位 |
| DVI | 1路 | VESA标准，PC to 1920×1200，HD to 1080p支持1路环出 |
| 视频输出 | ||
| HDMI | 1路 | 1024X768@60HZ 1280×720@60HZ 1280×720@50HZ 1440×900@60HZ 1280×1024@60HZ 1366×768@60HZ 1600×1200@60HZ 1680×1050@60HZ 1920×1080@60HZ 1920×1080@50HZ 1920×1200@60HZ 1024×1280@60HZ 2048×640@60HZ 2048×1152@60HZ 2304×1152@60HZ 2560×816@60HZ 1536×1536@60HZ 3840×660@60HZ |
| DVI | 1路 | |
| VGA | 1路 | |
| 一般规格 | ||
| 电源 | DC12V | |
| 功耗 | 20W | |
| 机箱尺寸、重量 | 机器尺寸：302mm(长)x152mm(宽)x40mm(高)，重量：1.3KG | |
| 包装尺寸、重量 | 包装尺寸：400mm(长)x250mm(宽)x95mm(高)，重量：1.7KG | |
