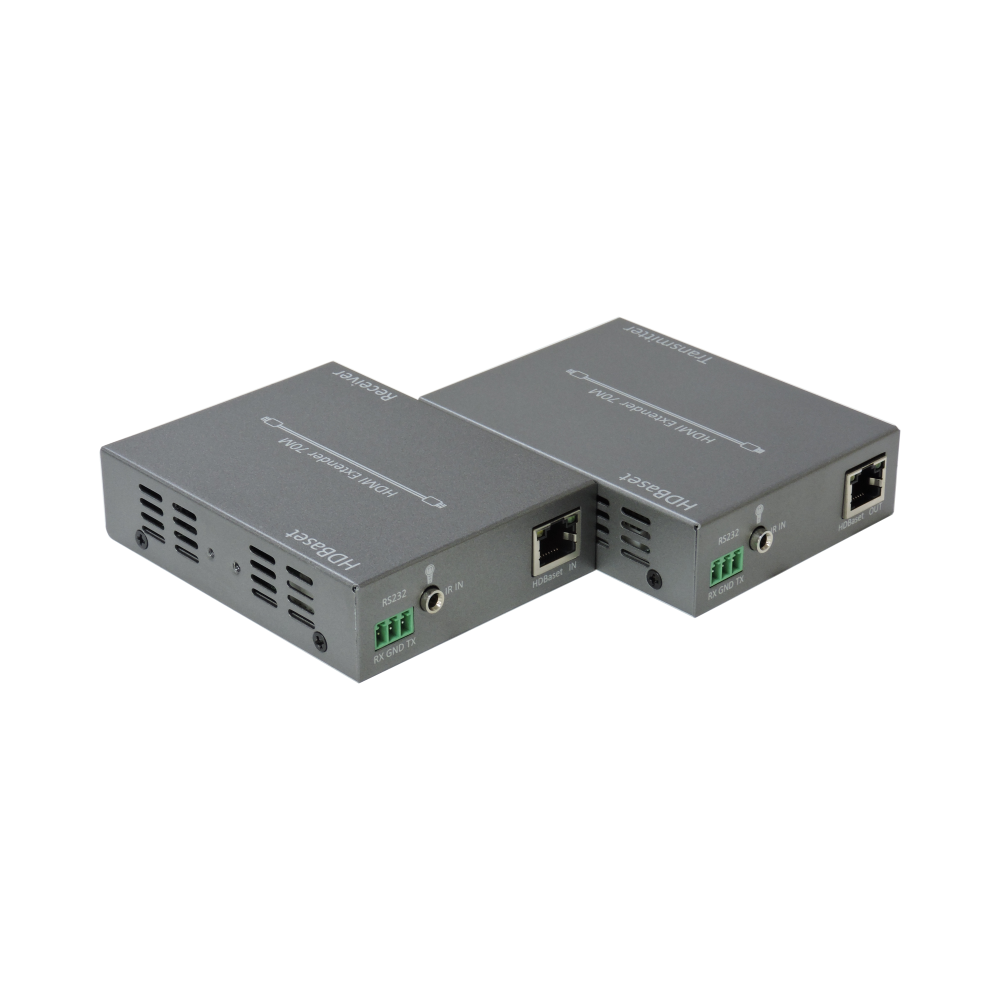

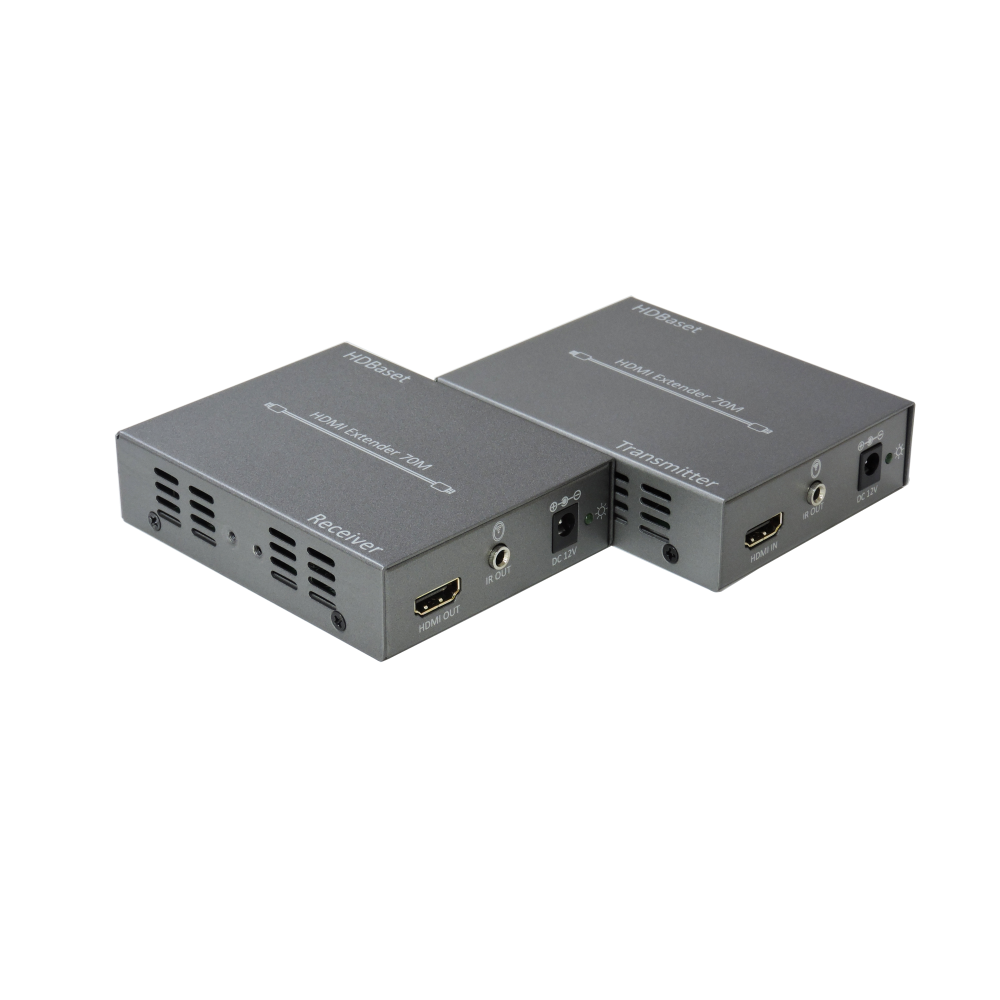

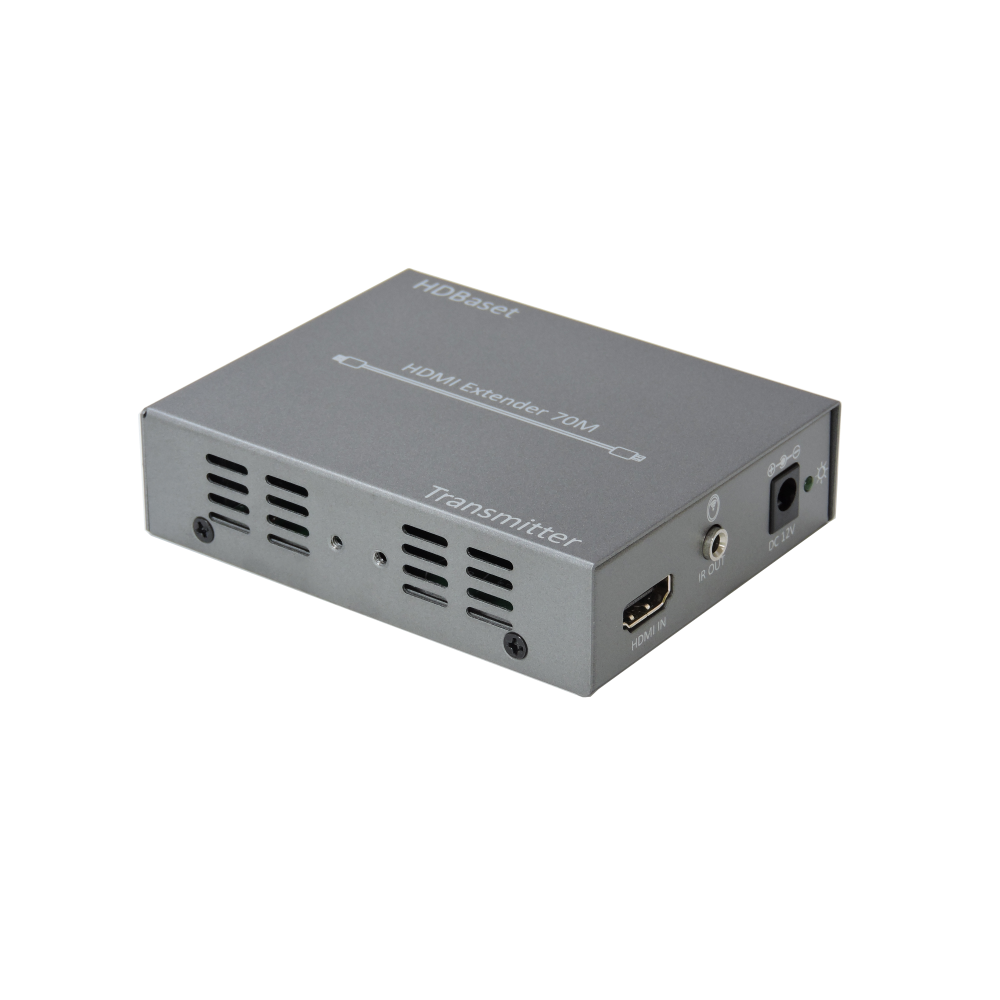

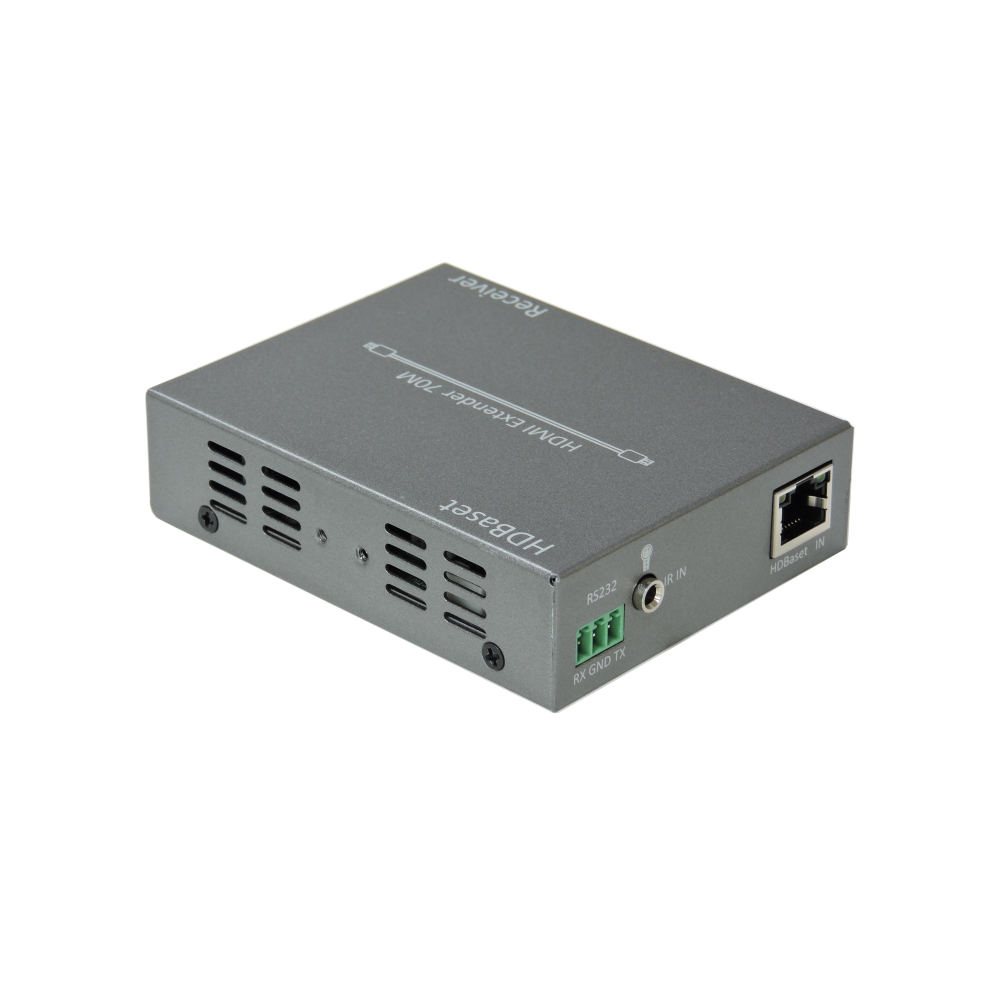

产品概述

TK-HD100是一款高性能的HDMI图像传输器，其主要功能是通过一条网线将HDMI图像信号无压缩、无延时的传输70米的距离，最高可以支持4k*2k的超高分辨率传输，同时支持IR红外遥控信号双向传输和RS-232串口信号的双向传输。

通常高清信号延长器需要在发送端将信号压缩编码成为可以通过网线传输的信号，再通过接收端将信号解码成为高清视频信号。由于芯片带宽问题需要把图像信号进行比较大的压缩，这样导至整个图像质量出现大幅下降而变得很不清晰。并且在编、解码过程当中需要较长的时间，这样导至传输至终端的图像比原画面有较长时间的延时。

通过TK-HD100高清图像传输器独有的图像传输处理技术，可以将高清视频图像完全无压缩、无延时的传输至显示终端。TK-HD70高清传输器的优势不仅仅是无压缩、无延时的传输高清视频信号，也可同步延长RS-232串口信号和IR红外遥控信号等，用户可以通过一条网线很方便的打包多种信号进行集中传输，很大程度上减少了用户项目当中需要布置多种不同线缆的问题，同时也大大的降低了用户的相关成本。

不同分辨率传输距离

• 1920×1080/1200@60HZ分辨率延长100米，距离以及分辨率向下兼容；
• 4K30HZ分辨率延长70米，距离和分辨率向下兼容；
• 支持非标分辨率如7680×1080@30HZ,5760×1080@30HZ等延长70米；

画质无损延长

通过一条网线将HDMI图像信号无压缩、无延时、无拖尾传输。

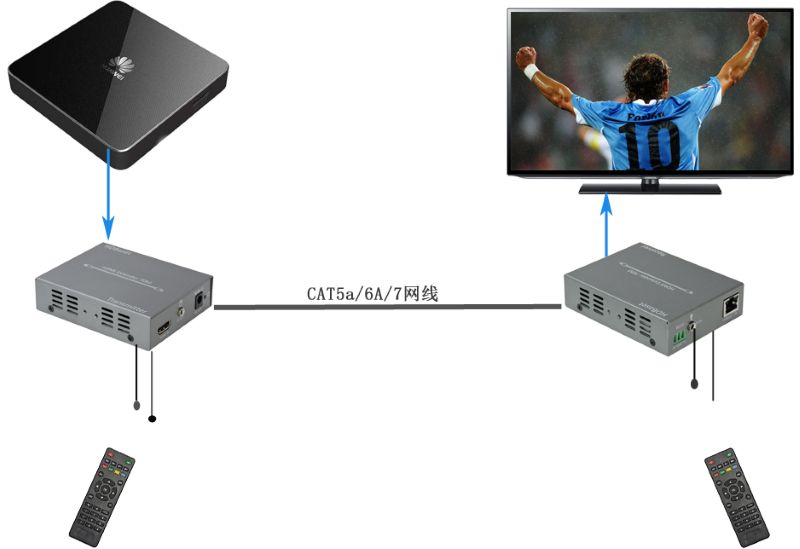

红外延长功能

双向红外同步延长功能：可以通过遥控器在显示端控制信号源端设备；也可以在在信号源端控制显示端电视或其它设备。

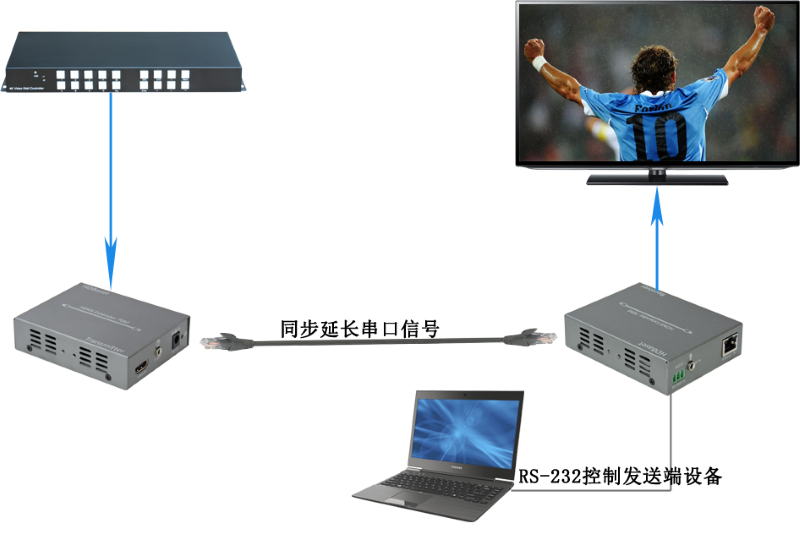

RS-232串口延长功能

双向RS-232延长功能，可以在发送端或者接收端通过RS-232串口控制另一端的设备。

POC单端供电技术

采用POC单端供电技术，发送端和接收端只需要1个电源适配器连接在任意一端，就可以使一套延长器正常工作。

传输协议

采用以色列Valens标准HDBaset芯片，单端可以兼容不同品牌、型号的标准HDBaset设备，比如连接标准HDBaset协议的矩阵、投影机等。

POC开关（选配）

选配POC开关功能，可以关掉POC供电，避免与其它HDBaset设备电源定义不一致造成设备损坏。

EDID透传功能

支持EDID透传，电脑等可以通过TK-HD70识别显示单元EDID信息，输出与显示单元完全匹配点对点的分辨率。

产品参数

项目	参数说明
HDMI信号	HDMI1.4、兼容HDCP2.2、支持CEC、24位色深、4K×2K
传输协议	HDBaseT
支持分辨率	480i/480P/576i/576P/720P/1080i/1080P/3D/4K×2K
音频	LPCM,DTS-HD,Dolby True HD
网线	CAT5E、CAT6、CAT6A、CAT7
传输距离	CAT5e/CAT6	2K@60HZ延长100米
		4K@30HZ延长70米
红外回传	支持20-60kHz宽频红外遥控器，支持双向红外传输
RS-232传输	支持串口RS-232双向传输
电源	DC12V/1A  *1pcs
产品功耗	<8W
产品尺寸	101(L)×79.5（W）×26（H）mm  *2pcs
机身材质	金属
净重	TX:250g RX:250g
颜色	钛晶灰
